NSK 624ZZCM 轴承

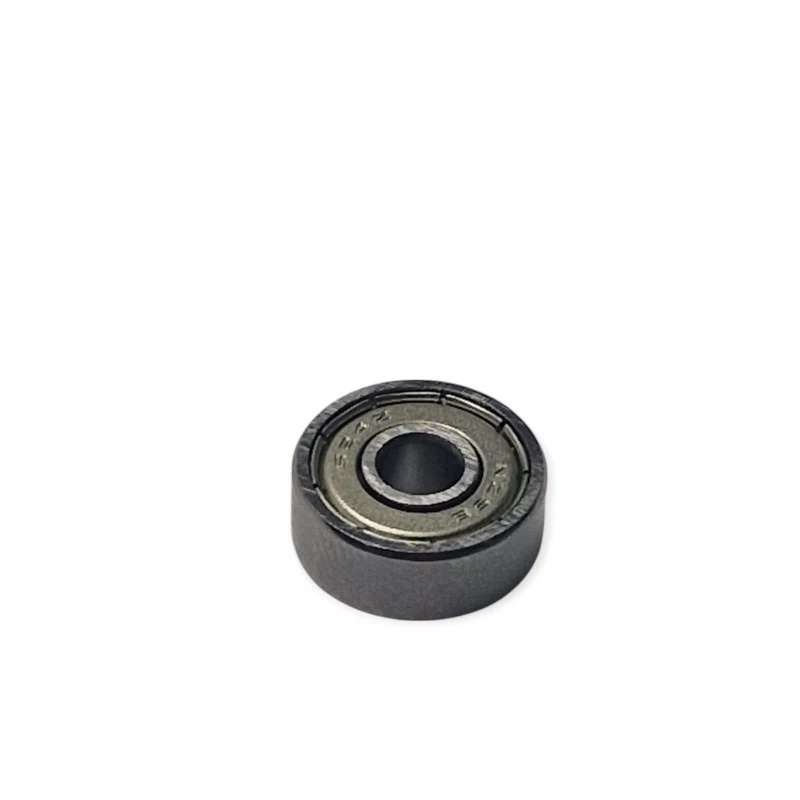

NSK 624ZZCM 是一款微型深沟球轴承，内径4.000 mm、外径13.000 mm、厚度5.000 mm。其型号中的“6”代表深沟球轴承，“2”表示02尺寸系列（宽度与外径均为标准规格），“4”对应内径4 mm，“ZZ”指两侧配备钢制防尘盖，“CM”表示电机专用标准游隙。以下从四个角度进行说明。

游隙特性：

CM游隙是针对电机工况优化的内部间隙范围，其控制区间比普通CN游隙更窄。在电机运转时，轴承内部温升导致热膨胀，CM游隙能够预留恰当的轴向与径向补偿量，使滚动体与滚道之间保持稳定的接触状态，从而减少振动与噪音。该游隙适用于中小型电机、风扇及精密旋转设备，不宜用于承受较大轴向载荷或高温差环境的场合。

防尘盖设计：

两侧钢制防尘盖（ZZ）形成非接触式密封结构，在不增加摩擦力矩的前提下，有效阻挡外部尘埃、纤维或微小颗粒侵入轴承内部。钢制盖板刚性好，不易变形，耐温性能优于橡胶密封圈，但高速旋转时仍需注意防尘盖与保持架之间的间隙。该设计适合清洁度要求较高但润滑脂更换周期较长的封闭式设备，如办公自动化机械、微型泵或手持电动工具。

材料与工艺：

轴承套圈与滚动体采用高碳铬轴承钢（如GCr15），通过精密冷碾或磨削加工形成低粗糙度的滚道表面。保持架通常为冲压钢板或尼龙材质，本型号采用钢板冲压保持架，兼顾强度与轻量化。成品经超声波清洗并填充锂基润滑脂，确保初始润滑状态均匀。制造过程严格控制热处理淬火深度与回火稳定性，使零件具备良好的尺寸稳定性和抗疲劳能力。

应用工况：

624ZZCM的紧凑尺寸与低摩擦特性使其广泛用于微型直流电机、步进电机、散热风扇、陀螺仪传感器以及精密光学仪器中的旋转支撑。典型工况为转速在10,000至30,000 r/min之间，径向载荷较轻（通常小于额定动载荷的10%），且环境温度在-20°C至+80°C范围。不适用于存在冲击载荷或腐蚀性介质的场景，也不建议在轴向力占主导的传动机构中使用。日常维护时主要关注润滑脂的老化程度与防尘盖的完整状态。
