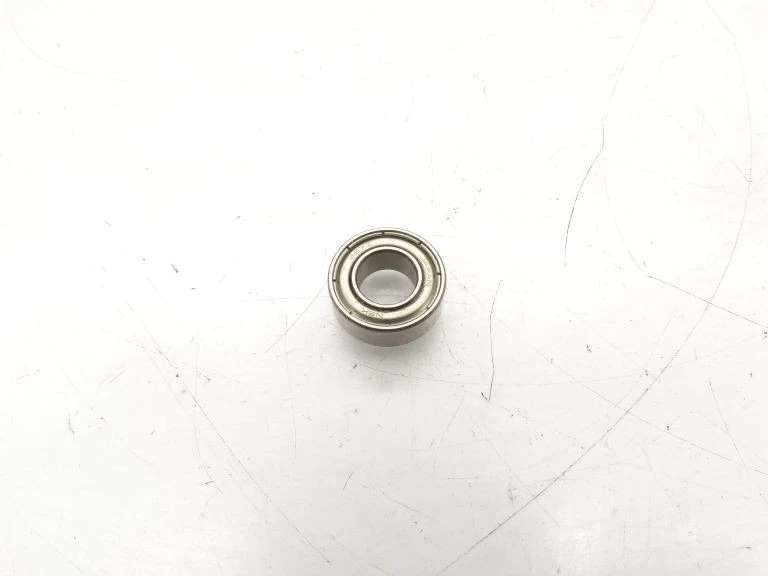

NSK 687ZZ1MC3E 轴承

更新日期：2026-07-17 18:16:22

单位：套尺寸（长*宽*高）：7.000 mm x 14.000 mm x 5.000 mm 重量：2.970 g/kg 产地：常州

工作日24小时内发货。受理时间：8：00~17：30

价格

￥13.15

会员价格

￥9.60

买轴承提示全场阶梯式满额立减，最高达 2.5% 满 2000 元全场德邦或安能包邮，德邦物流上门需加费或可网点自提，发顺丰须到付

实时现货：200 套

品牌：NSK

浏览量：1

温馨提示：巴士正品保证统一开具增值税发票仅质量问题接受退换货小额支付宝大额线下支付

数量
- -
- +

支付方式

微信支付

银联支付

概览

尺寸参数

平替对比

累计评价(0)

产品概要
内径（mm）7.00
外径（mm）14.00
宽度（mm）5.00
发货仓西南
标签型号（参考）687ZZ1MC3E
内圈型号（参考）687ZZMC3
外圈型号（参考）687Z
游隙MC3E
精度P0
密封形式ZZ1
滚动体轴承钢
套圈材质轴承钢
重量（参考）2.97g

代号解释
6深沟球轴承
8尺寸系列：18系列（宽度正常（稍宽），外径超小）
7内径代号，轴承内径：7 mm
ZZ1轴承两侧带钢制防尘盖，1 代表不锈钢材质
MC3小微型轴承标准游隙，5 µm ~ 10 µm
E静音设计，比标准（省略）运行噪音小

产品描述
NSK 687ZZ1MC3E轴承是一款微型深沟球轴承，内径7毫米、外径14毫米、厚度5毫米，属于08尺寸系列，外径紧凑，适用于空间狭窄的安装部位。轴承两侧配置钢制防尘盖（ZZ1），能够阻挡外部灰尘和杂质进入内部，同时出厂时已预填充1/8容量的润滑脂，简化了用户后续维护的步骤。
在材料与工艺方面，该轴承采用NSK的高纯净度轴承钢，经过热处理和精密磨削加工，滚动体与沟道表面粗糙度得到控制。游隙设定为MC3标准游隙，适合小型微型轴承在常规温度范围下运转。静音设计（E）通过优化保持架结构和接触表面处理，使轴承运转时产生的噪音低于普通型号，这对低噪声要求的设备有实际作用。
主要优点体现在三点：防尘盖与预润滑脂的组合提供基础防护和润滑效果，有助于延长轴承在一般清洁环境中的使用时间。低噪音特性使其适合用于办公设备、精密仪器和微型马达等对噪声敏感的场合。紧凑的尺寸和标准游隙保证了与常见轴径和外壳的兼容性，便于快速更换和安装。
在实际应用中，NSK 687ZZ1MC3E轴承常见于小型直流电机、步进电机、散热风扇、打印机、复印机、扫描仪等办公自动化设备，也用于电动工具、模型和仪器仪表。其典型工况为轻载荷、中低转速，环境温度在常规范围内，对于需要稳定运转和较低噪音的旋转部件，该轴承是一种常见的选型方案。

公称型号
按密封形式区分开式687
按密封形式区分铁盖687ZZ
按密封形式区分非接触式密封687-2RZ
按密封形式区分接触式密封687-2RS
主要尺寸(mm)
内径d7
外径D14
宽度B3.5
B15
r(min)0.15
r1(min)0.15
额定载荷(N)
基本额定动载荷Cr1170
基本额定静载荷Cor510
极限速度（rpm）
脂润滑Open/ZZ/2RZ40000
脂润滑2RS34000
油润滑Open/Z45000
安装尺寸(mm)
da(min)8.2
db(max)8.5
Da(max)12.8
Db(min)12.7
ra(max)0.15
rb(min)0.15
重量(g)
开式2.13
带防尘盖2.97

8.5

12.7

0.15
