NSK 6209P5 5 轴承

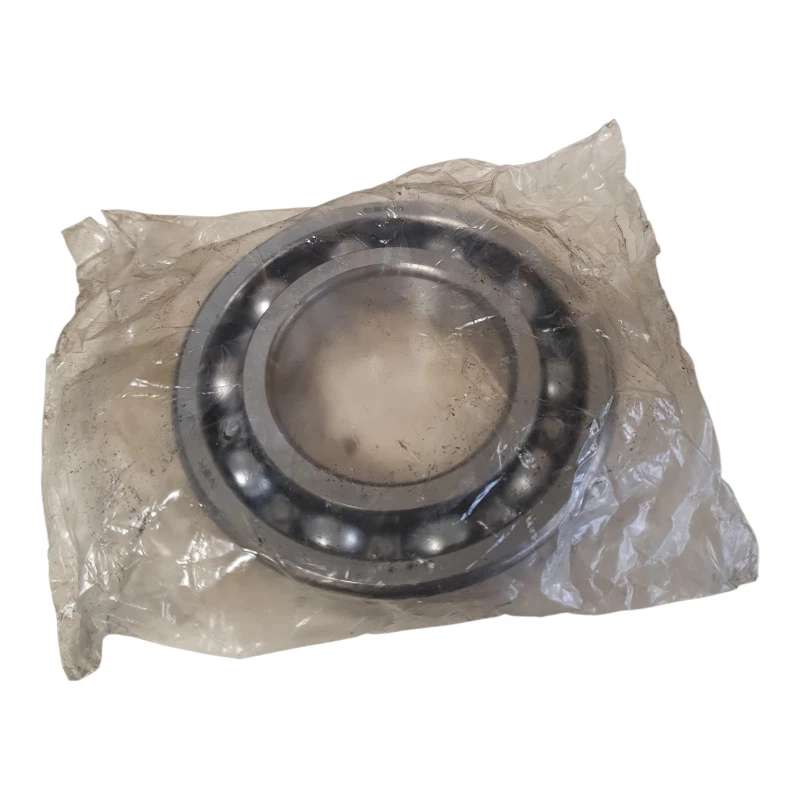

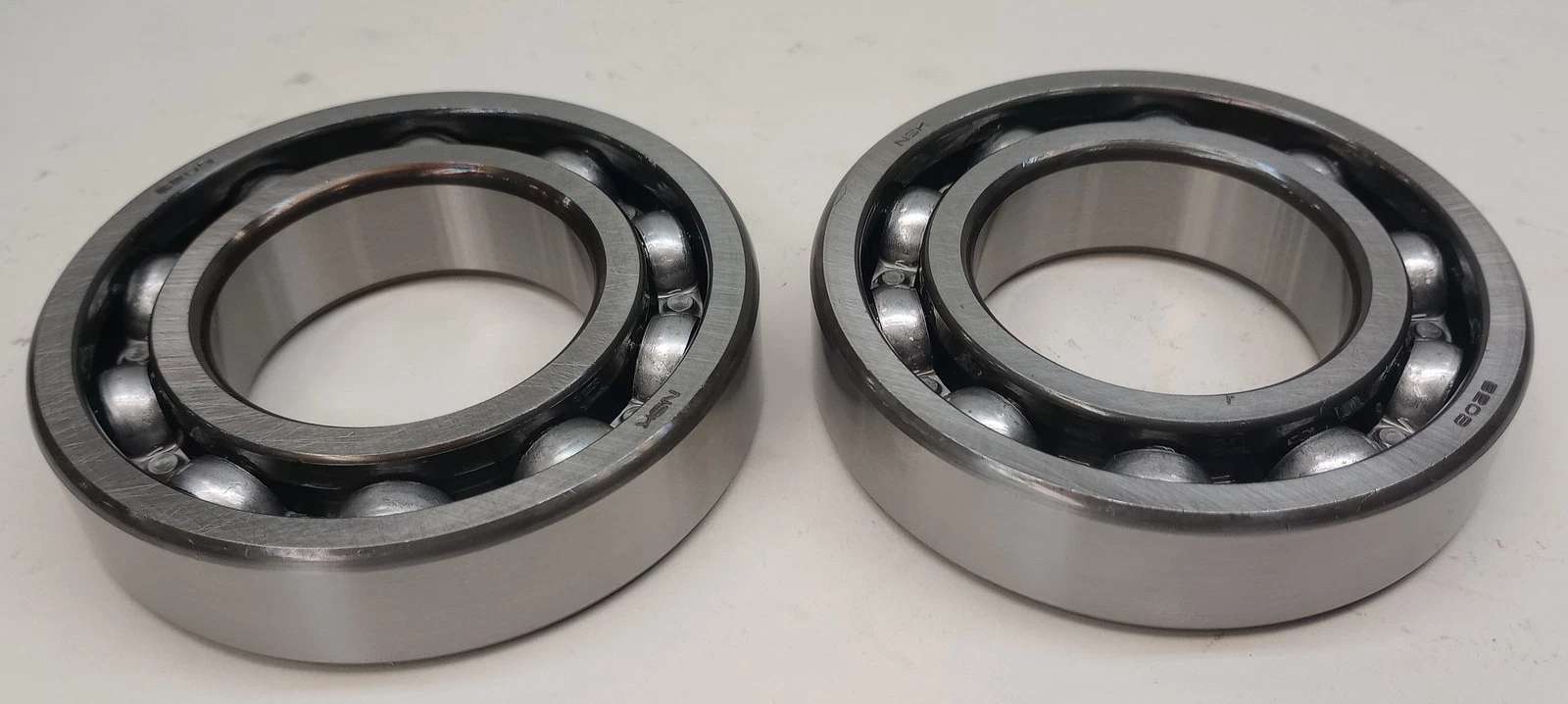

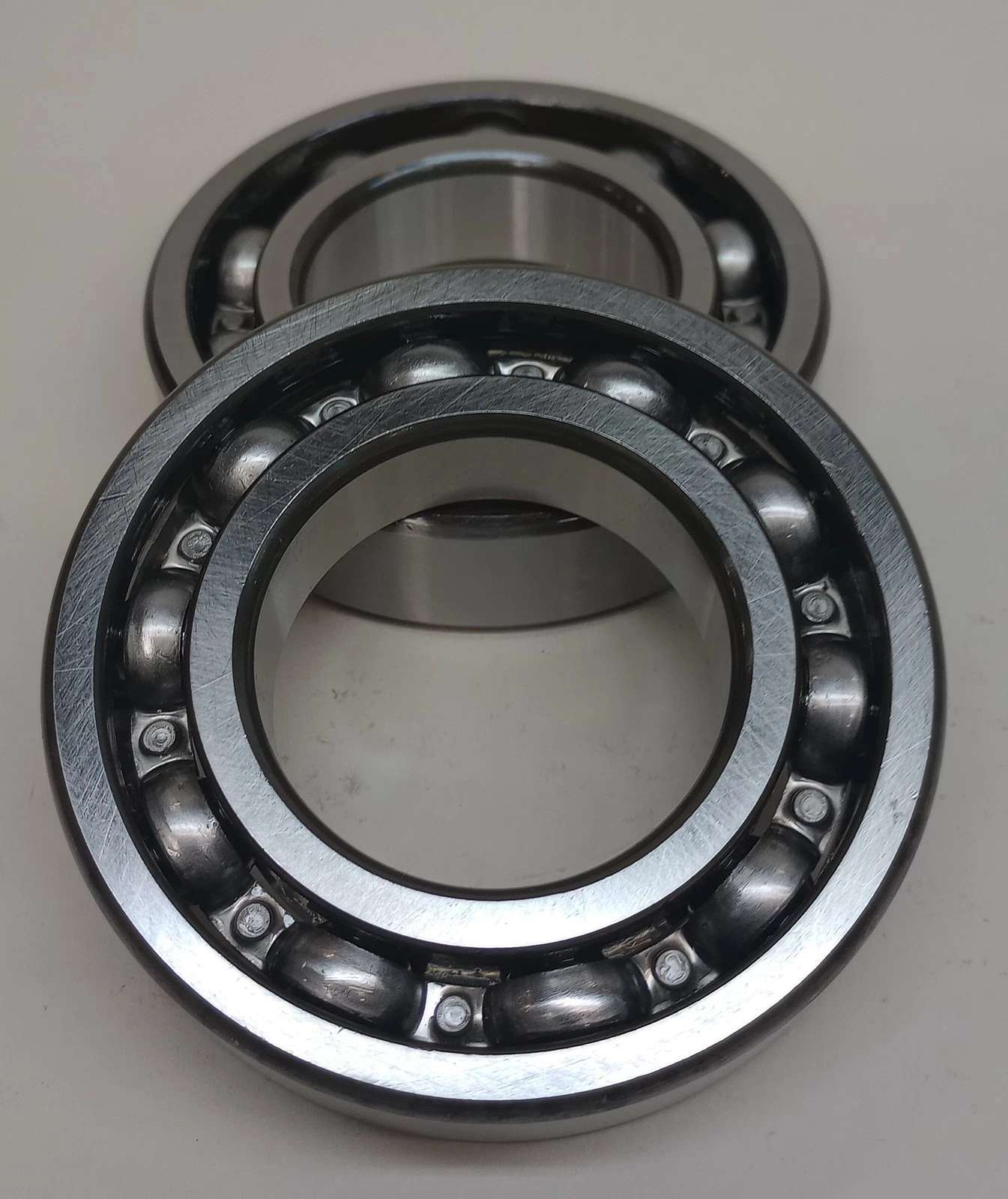

NSK 6209P5 5轴承是一款深沟球轴承，内径45.000 mm、外径85.000 mm、厚度19.000 mm。其“6”代表深沟球结构，“2”对应02尺寸系列（宽度正常、外径正常），“09”表示内径45 mm，“P5”为ISO 5级精度，“5”指商业包装（蓝色纸盒，单个包装）。

结构与承载特性：

深沟球轴承具有紧凑的截面设计，可同时承受径向载荷与一定量的双向轴向载荷。6209型号属于中小尺寸系列，其内圈、外圈及滚动体形成的沟道曲率经过优化，使接触应力分布相对均匀。在纯径向载荷工况下，该轴承能维持较低的摩擦扭矩；当轴向载荷不超过径向额定载荷的25%时，可稳定运行。这种特性使其适用于需要承受复合载荷且空间受限的旋转机构。

P5精度等级的技术优势：

P5级精度高于普通级（P0），其旋转精度指标（如内圈径向跳动、外圈径向跳动、端面跳动）控制在更严格的公差范围内。对于转速在中等范围（例如3000-6000 r/min）的设备，P5级轴承能减少振动幅值，降低运转噪声。同时，更小的游隙控制有助于提升主轴定位的重复性，适合安装在对回转误差敏感的部件中，如精密机床主轴、高转速电机转子等。需注意，P5级精度并不代表超高速能力，其极限转速仍受轴承钢材质与润滑方式限制。

材料与工艺特点：

该轴承采用电渣重熔或真空脱气处理的轴承钢（如GCr15或类似牌号），钢中非金属夹杂物含量较低，提升了接触疲劳寿命。套圈与滚动体经过马氏体淬火及低温回火，获得均匀的硬度（通常在58-62 HRC范围），并保留一定韧性。磨削加工环节采用高精度无心磨床与超精研工序，使沟道表面粗糙度达到Ra 0.1 μm以下，有利于形成稳定的弹性流体动压润滑膜。这些工艺措施使轴承在连续运转条件下保持较长的尺寸稳定性。

典型应用与工况：

6209P5轴承常见于工业电机、离心泵、减速机输入端、平面磨床主轴以及轻载至中载的齿轮箱。其工作温度范围通常为-30℃至+120℃（需配合合适润滑脂）。对于带有冲击载荷或频繁启停的物料输送设备，该轴承的径向游隙组别（通常为CM或C0）能提供一定的补偿空间。在安装时，应确保轴与轴承座的圆柱度误差不超过P5级允许值，并采用过盈配合或过渡配合以维持内圈与轴的良好固定。总体而言，这款轴承在中等精度、中等转速的通用机械领域表现出稳定的使用性能。
