NSK 6309ZZCM 轴承

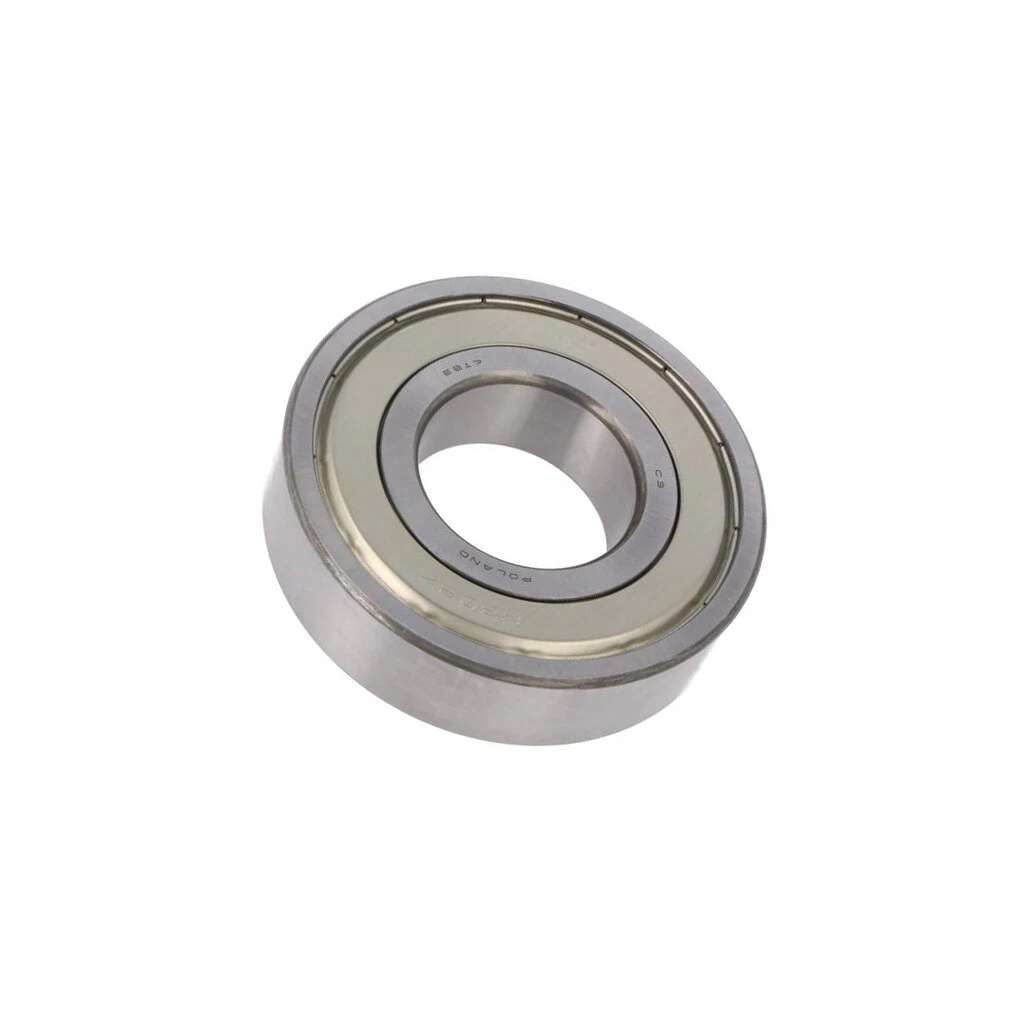

NSK 6309ZZCM轴承是一款典型的深沟球轴承，其基本尺寸为内径45毫米、外径100毫米、厚度25毫米。型号中的“6”代表深沟球结构，“3”表示尺寸系列属于03系列（宽度正常、外径略大），“09”对应内径45毫米，“ZZ”指明两侧装有钢制防尘盖，“CM”则表示电机专用标准游隙。

特性与设计要点：

深沟球轴承的滚动体与内外圈沟道呈点接触，能够同时承受径向载荷和轴向载荷。该轴承的游隙设定为CM等级，专为电机工况优化，比普通CN游隙略小，有助于控制运转时的噪声和振动，适合高转速、低噪音要求的设备。两侧的钢制防尘盖可有效阻挡外部灰尘、碎屑进入轴承内部，同时保持润滑脂的存留，延长维护周期。

材料与工艺：

轴承套圈及滚动体采用高品质轴承钢（如SUJ2或类似牌号），经过真空脱气处理，减少非金属夹杂物，提升材料纯净度。工艺上采用精密磨削与超精加工，沟道表面粗糙度控制在较低水平，确保滚动体运动顺畅。保持架通常选用低碳钢或黄铜，经冲压或车削成形，提供稳定引导。防尘盖通过压入方式固定在外圈端面，并留有微小间隙，避免与内圈接触产生摩擦。

工况适用性：

该轴承适用于中等载荷、高转速的连续运转场景，常见于电机、工业风机、泵类、机床主轴以及家用电器等设备。CM游隙设计尤其适配电机转子热膨胀较小的情况，能减少内部游隙变化，抑制异响。工作温度范围一般在零下20摄氏度至120摄氏度之间，超出此范围需选用特殊润滑脂或材料。

使用注意事项：

安装时应使用专用工具，避免锤击直接作用于轴承套圈；定期检查润滑脂状态，必要时补充或更换。由于防尘盖不可拆卸，清洗和再润滑较为困难，建议在污染环境中采用密封轴承或额外加装防护装置。
