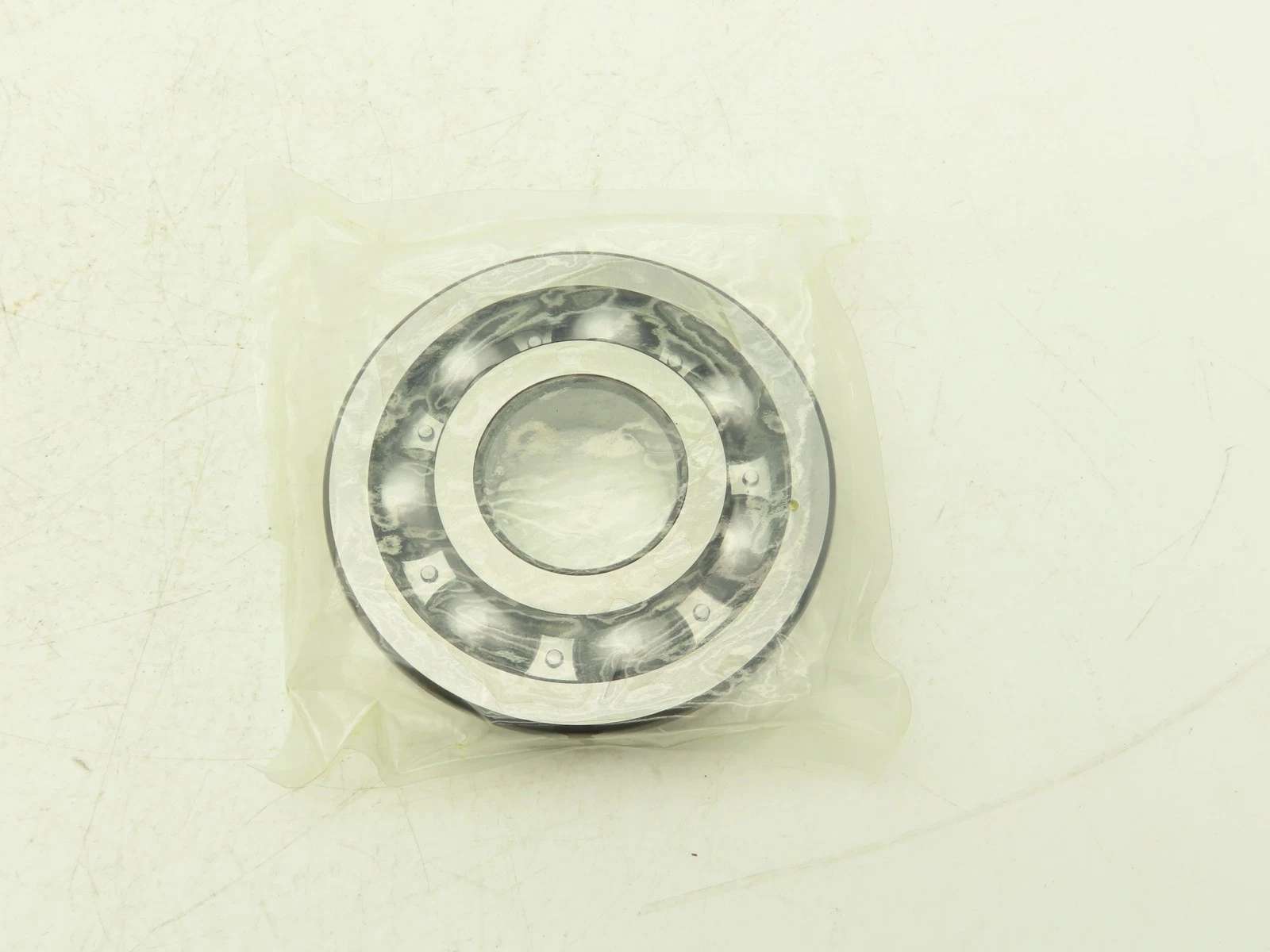

NSK 6409C3 轴承

NSK 6409C3 轴承属于深沟球轴承类型，内径45 mm，外径120 mm，厚度29 mm。C3游隙指轴承内部径向游隙大于普通CN组游隙，适用于因温度变化或安装配合导致游隙减小的工作状态。该轴承结构简单，由内圈、外圈、钢球和保持架构成，主要承受径向载荷，同时也能承受一定双向轴向载荷。以下从特性、工艺、应用及工况四个角度展开说明。

特性：承载与转速平衡：

深沟球轴承的沟道设计使其在高速运转下保持较低摩擦，C3游隙进一步适配轴与壳体因热膨胀产生的尺寸变化，避免卡滞。该轴承的额定静载荷约50 kN，额定动载荷约86 kN（参考常见标准值），兼顾中等载荷与中高转速需求。相比普通游隙，C3游隙更适用于电机、风机等可能产生温升的设备，减少内部应力集中。

材料与工艺：耐久性与精度保障：

套圈与钢球采用高碳铬轴承钢（如GCr15），通过淬火回火处理获得均匀的硬度与耐磨性，表面硬度约61-65 HRC。保持架多选用钢板冲压或黄铜实体结构，前者轻量化且成本可控，后者在高速和冲击载荷下保持稳定性。轴承加工经多道磨削与超精研工序，控制内圈外圈滚道粗糙度在Ra0.03 μm以下，降低振动与噪声。C3游隙的设定通过装配前精密测量组配实现，确保批量产品一致性。

优点：通用性与低维护：

该类轴承的互换性良好，安装维护简便，不需要定期调整游隙。深沟球轴承的运转平稳性突出，配合C3游隙后，在温度波动较大的环境中仍能维持稳定旋转精度。相比圆柱滚子轴承，其轴向定位能力更强，适合应对轻至中度的轴向推力。此外，该轴承对润滑方式的适应性广，脂润滑或油润滑均可，能覆盖多数通用机械的润滑需求。

应用与工况：多领域适配：

6409C3轴承常见于通用机械中的电机、泵、压缩机、减速机以及机床主轴。典型工况包括：工作温度范围﹣30℃至120℃（短期可达130℃），径向载荷不超过额定动载荷的15%～20%时利于长期运行，转速可达脂润滑下约6000 rpm（参考值）。在风机、农业机械、输送设备等持续旋转场景中，该型号因尺寸适中（内径45mm，外径120mm）且承载能力均衡，成为替代滑动轴承的常见选择。安装时需注意轴和壳体的公差配合，推荐轴公差为k5或m6，壳体公差为J6或H7，以避免游隙异常变化。
