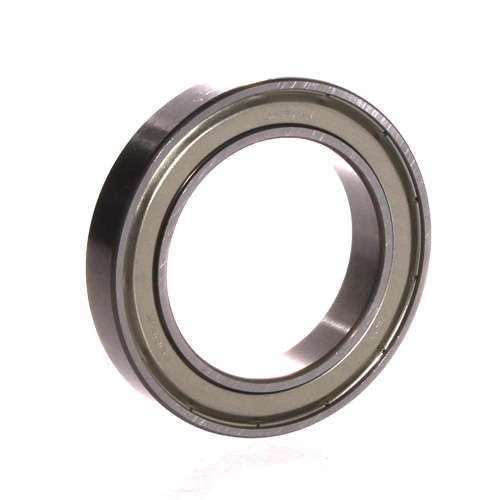

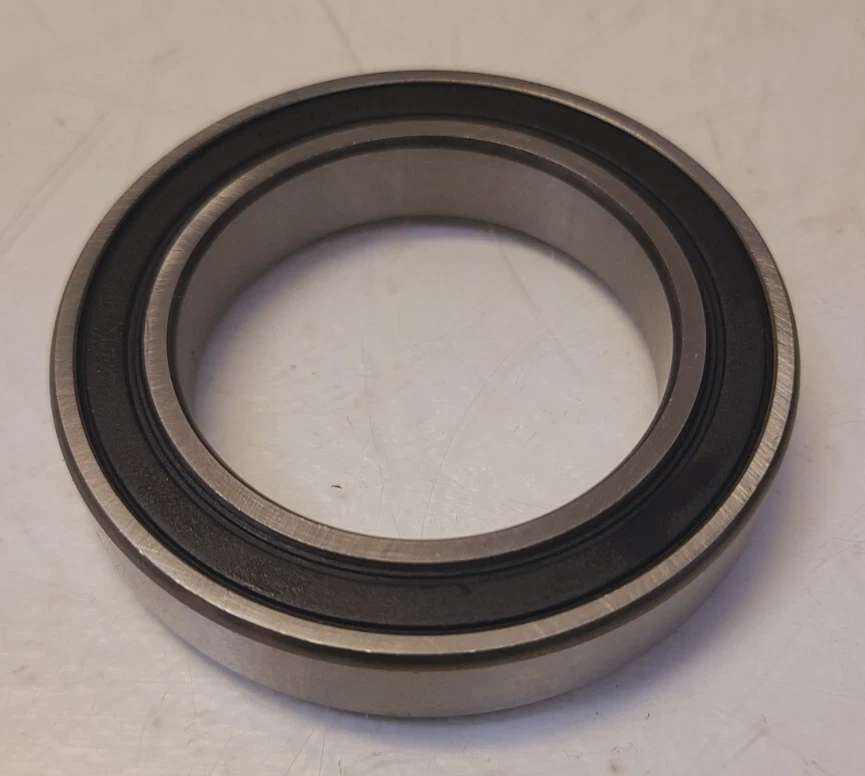

NSK 6909ZZCM LD 轴承

**NSK 6909ZZCM LD 轴承技术解析**

NSK 6909ZZCM LD 是一款深沟球轴承，基本尺寸为内径45.000 mm、外径68.000 mm、厚度12.000 mm，属于09尺寸系列。该系列外径相对较小，宽度正常，适用于径向空间受限、需要紧凑安装的场合。轴承型号中“6”代表深沟球结构，能够承受径向载荷为主，同时兼顾一定量的双向轴向载荷，适合中高速旋转工况。

结构特性与游隙设计：

轴承两侧配置ZZ钢制防尘盖，形成非接触式密封，有效阻挡外部灰尘、碎屑进入内部，同时保持润滑脂不外泄。CM游隙是专门为电机设计的标准游隙范围，与通用CN游隙相比，CM游隙更加严格，能够降低轴承在电机运转时因热膨胀引起的游隙变化，减少振动和噪音，提升旋转稳定性。LD后缀为厂商自定义代号，通常对应特定的润滑脂或包装方式，具体可参考NSK官方技术文件。

材料与制造工艺：

轴承套圈和滚动体采用高碳铬轴承钢，经真空脱气处理，有效降低非金属夹杂物含量。内圈、外圈及钢球经过精密磨削和超精加工，表面粗糙度控制在微米级，减少摩擦阻力。保持架通常使用钢板冲压或工程塑料，确保在高速旋转下保持滚动体均匀分布。热处理工艺使零件获得均匀的硬度与尺寸稳定性，延长疲劳寿命。

典型应用与工况优势：

该轴承广泛用于中小型电机、电动工具、家用电器、机床主轴、农业机械及通用传动装置。其密封设计适合在多尘或轻度潮湿环境运行，无需额外加装密封件。CM游隙使轴承在电机定子温升后仍能保持合理的内部间隙，避免卡滞或异常发热。由于深沟球轴承的低摩擦特性，配合精密制造的滚道，设备运转时噪音和振动水平可控，有助于提升终端产品的使用体验。
