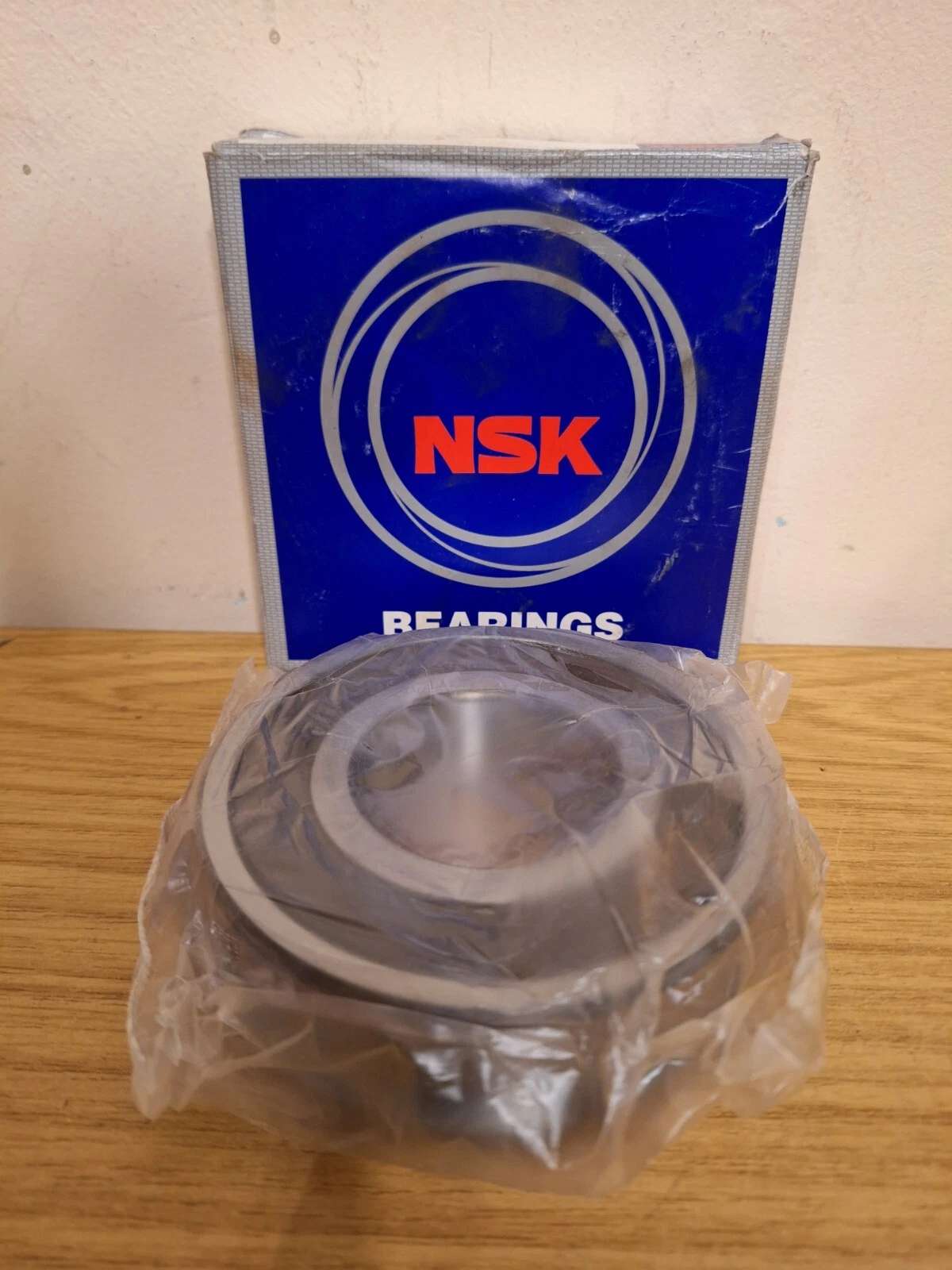

NSK 6309DDUNR* NS7S5 轴承
更新日期：2026-07-17 13:40:12
工作日24小时内发货。受理时间：8：00~17：30
温馨提示 ：巴士正品保证 统一开具增值税发票 仅质量问题接受退换货 小额支付宝 大额线下支付
- 数量
-
- -
- +
微信支付
银联支付
产品概要
- 内径（mm）45.00
- 外径（mm）100.00
- 宽度（mm）25.00
- 发货仓华南
- 标签型号（参考）6309DDUNR* NS7S5
- 内圈型号（参考）6309DDUNR
- 外圈型号（参考）6309DU
- 外包装5
- 游隙CN
- 精度P0
- 密封形式DDU
- 滚动体轴承钢
- 套圈材质轴承钢
- 油脂（参考）NS7S
- 键槽NR
- 重量（参考）0.829kg
代号解释
- 6深沟球轴承
- 3尺寸系列：03系列（宽度正常，外径稍大）
- 09内径代号，轴承内径：45 mm
- DDU轴承两侧带接触式橡胶密封圈（深棕色）
- NR*外圈带止动槽和止动环
- NS7NS Hilube 润滑脂，推荐使用温度 -40~130℃，NSK 常用润滑脂
- S5S：油脂填充量代号，约空间容积的 35%，5：商业包装，蓝色纸盒，单个包装
产品描述
-
NSK 6309DDUNR* NS7S5轴承属于深沟球轴承系列，内径45毫米、外径100毫米、厚度25毫米，采用03尺寸系列设计，在保持正常宽度的同时增大了外径，提升了径向承载能力。该型号轴承两侧配置DDU接触式橡胶密封圈（茶色），能够有效阻止外部杂质侵入，同时减少润滑脂泄漏，适用于中等污染或潮湿环境。外圈带有止动槽和止动环（NR*），安装时可通过止动环将轴承轴向固定在壳体上，简化了装配结构并节约空间，特别适合在无法使用传统轴肩或螺母定位的场合使用。
轴承内部填充NS7 Hilube润滑脂，推荐工作温度范围-40℃至130℃，在宽温域内保持稳定的润滑性能。润滑脂填充量约为轴承内部空间容积的35%（S代号），既保证了初始润滑充分，又避免了过量填充导致的发热问题。轴承采用商业包装形式（蓝色纸盒、单套包装），便于仓储与分发。整体来看，该轴承在密封性、定位便利性、润滑适应性方面有突出表现。
在材料与工艺方面，轴承套圈与滚动体采用高纯净度轴承钢，经过控制硬度和显微组织的热处理流程，确保尺寸稳定性和接触疲劳寿命。密封圈采用丁腈橡胶或其他合成橡胶材料，与金属骨架硫化成型，提供可靠的低摩擦密封效果。止动环经过冲压成型和尺寸筛选，与槽口配合紧密，安装后不易松脱。
该轴承常见于中小型电机、泵类、风机、农业机械以及通用传动设备中。在工况方面，适合转速适中（参考极限转速约5600转/分，受密封圈限制略低于开式轴承）、径向载荷为主且存在少量轴向载荷的场景。其密封与止动环设计尤其适合垂直轴安装或设备空间受限的场合，能够有效降低维护频率。需要注意的是，接触式密封圈在高速运转下摩擦温升会略有增加，选型时应结合实际转速与散热条件综合评估。
公称型号
- 按密封形式区分开式6309NR
- 按密封形式区分铁盖6309ZZNR
- 按密封形式区分非接触式密封6309-2RZNR
- 按密封形式区分接触式密封6309-2RSNR
主要尺寸(mm)
- 内径d45
- 外径D100
- 宽度B25
- r(min)1.5
额定载荷(KN)
- 基本额定动载荷Cr53
- 基本额定静载荷Cor32
系数
- f013.1
极限速度（rpm）
- 脂润滑Open/ZZ/2RZ6700
- 脂润滑2RS4800
- 油润滑Open/Z8000
卡槽尺寸(mm)
- a(max)3.28
- b(min)2.7
- D1(max)96.8
- r0(max)0.6
- rN(min)0.5
卡环（mm）
- D2(max)106.5
- f(max)2.46
安装尺寸(mm)
- da(min)53
- da(max)61.5
- Da(max)92
- ra(max)1.5
- Dx(min)108
- Cy(max)5.4
重量(kg)
- 重量(kg)0.829
