NSK 6317NR 轴承

NSK 6317NR轴承是一款深沟球轴承，其基本尺寸为内径85毫米、外径180毫米、厚度41毫米。

代号中“6”表示深沟球结构，“3”代表尺寸系列03，即宽度正常而外径略大于常规，“17”对应内径85毫米，“NR”表明外圈带有止动环和止动槽。

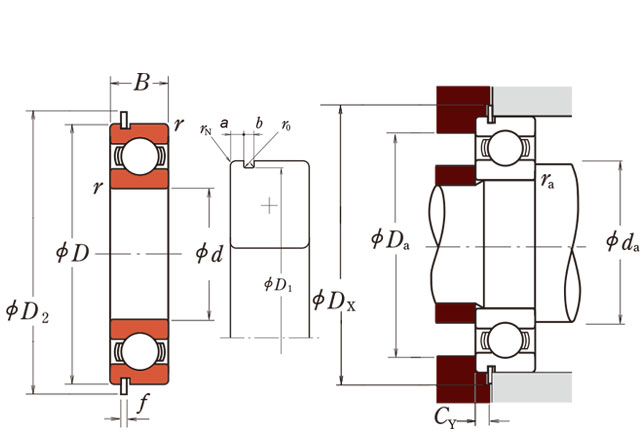

该轴承在结构上的显著特点是外圈一侧加工有止动槽，并配备可拆卸的止动环。

这一设计使得轴承在安装时能够通过止动环实现轴向定位，无需额外的轴肩或轴承座挡肩，从而简化了轴承座的加工要求。

止动环与轴承外圈配合紧密，可承受一定的轴向推力，适用于轴向空间紧凑、不便设置挡边的设备中。

深沟球轴承本身具备较低的摩擦系数和较高的旋转灵活性，能够同时承受径向载荷与双向的轴向载荷，但以径向载荷为主。

在材料与工艺方面，6317NR轴承通常采用高碳铬轴承钢（如GCr15或类似牌号），经过电渣重熔或真空脱气处理，以降低非金属夹杂物含量。

套圈和滚动体经整体淬火与回火处理，获得均匀的硬度分布，通常在58-65 HRC之间。

保持架一般采用钢板冲压或黄铜实体结构，前者重量轻、成本较低，后者强度高、耐高温且适用于振动工况。

滚动体表面经过精研加工，粗糙度控制在较低水平，配合先进的超精研工艺，能够减少运行时的振动与噪声。

外圈止动槽的加工采用成型车削或磨削，止动环则使用弹簧钢带冲压成型，表面进行防锈处理，保证弹性与装配可靠性。

该轴承的主要优点在于安装便捷性与空间适应性。

止动环结构避免了在轴上加工螺纹或台阶，缩短了装配周期，尤其适用于自动化流水线或对装配效率要求较高的场合。

深沟球轴承自身的低摩擦特性使得该型号在高速运转工况下仍能保持温升稳定，例如转速范围可达3000-5000转/分钟（取决于润滑与散热条件）。

同时，该轴承能够承受一定的冲击载荷，适用于转速波动或短时过载的环境。

轴承的密封性能可通过选配防尘盖或橡胶密封圈进一步提升，但NR后缀本身不包含密封件，用户可根据需求另行选用。

在应用方面，6317NR轴承常见于中型电机、鼓风机、离心泵、机床主轴、输送机械以及农业机械等设备中。

由于止动环能够防止外圈在轴向窜动，它尤其适用于立式安装或轴系存在轴向热膨胀补偿要求的场合。

例如在风机中，轴承外圈通过止动环与轴承座固定，避免因热伸长导致预紧力变化。

在工况考量上，该轴承适合在环境温度-30℃至+120℃范围内连续工作，短期可耐受更高温度，但需配合相应的高温润滑脂。

润滑方式一般采用脂润滑，也可使用油浴或油气润滑，具体取决于转速与负荷条件。

需要注意的是，止动环承受的轴向载荷有限，不宜用于纯轴向重载场合。

整体而言，NSK 6317NR轴承在保证深沟球轴承通用性能的前提下，通过止动环结构拓展了安装灵活性，是一种兼顾可靠性与便利性的选择。
