IKO CF24R 轴承

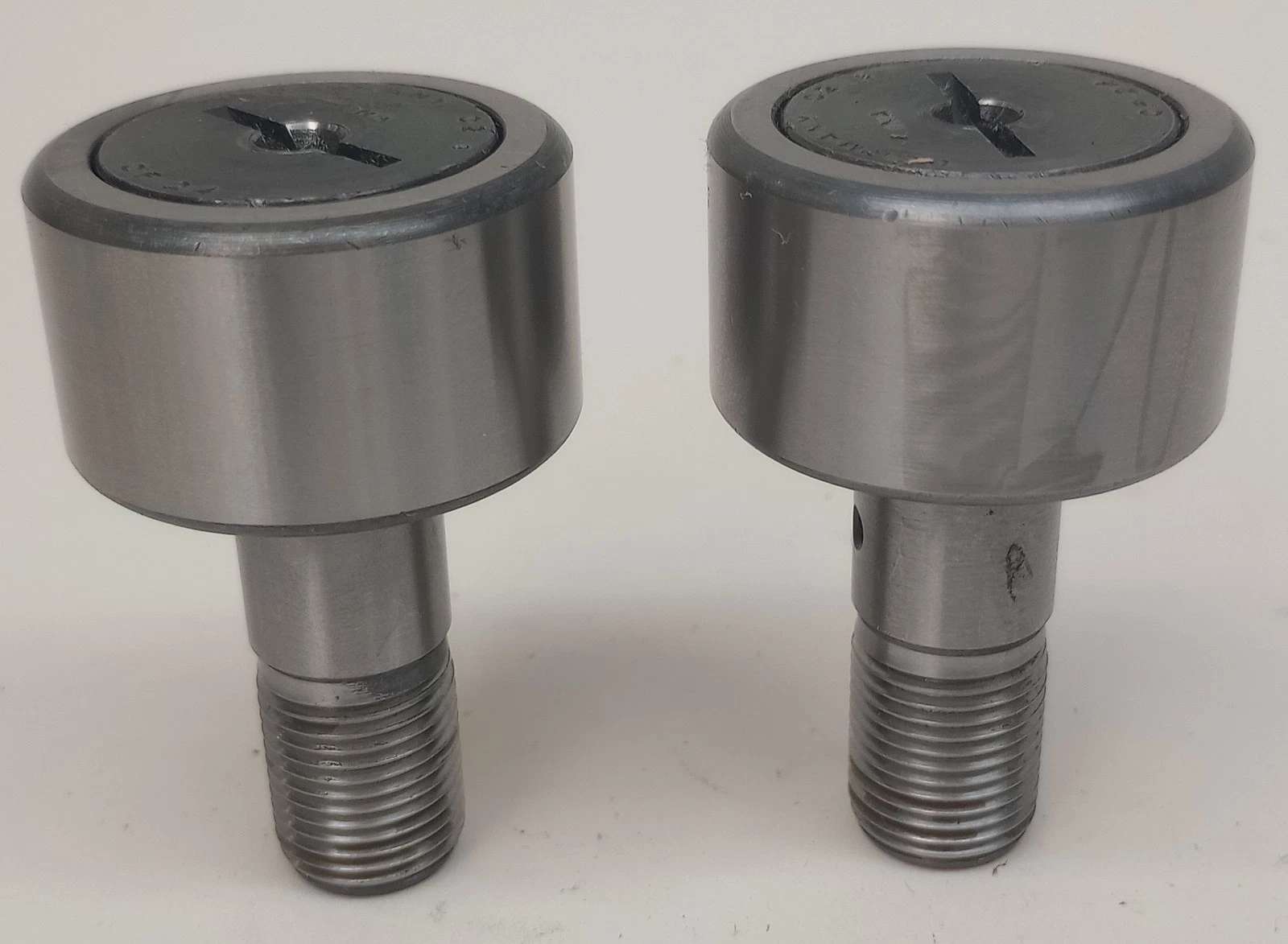

IKO CF24R轴承属于凸轮从动轴承，又称螺栓滚轮轴承。其基本尺寸为内径24.000毫米（对应螺柱直径代号24）、外径62.000毫米、厚度29.000毫米。代号中“CF”表示螺栓滚轮结构，“24”指配合安装的螺柱直径，“R”代表球面外圈。这一设计使轴承在承受径向载荷时，允许外圈相对螺柱产生一定的角度偏斜，从而适应安装基面的微小误差或工作时的动态变形。

从特性和结构上看，球面外圈是CF24R的核心特点。外圈滚道呈球面形状，与滚子或凸轮接触时能自动补偿轴线的不对中，减少边缘应力集中。这种结构尤其适用于需频繁改变运动方向的凸轮机构或导轨系统。轴承内部采用满滚子排列，取消了保持架，使滚子数量最大化，从而提升了径向承载能力。配合厚壁外圈和强化螺柱，整体刚性良好，能抵抗冲击和振动。

材料与工艺方面，外圈和滚子通常选用高碳铬轴承钢（如GCr15），经整体淬火或渗碳处理，表面硬度达到58-64 HRC，芯部保留韧性。螺柱部分常进行调质处理，并采用螺纹滚压工艺增强疲劳强度。关键配合面经过精密磨削，保证尺寸公差和表面粗糙度，使运转平稳。密封件采用耐油橡胶或金属防尘盖，防止污染物进入，延长润滑维护周期。

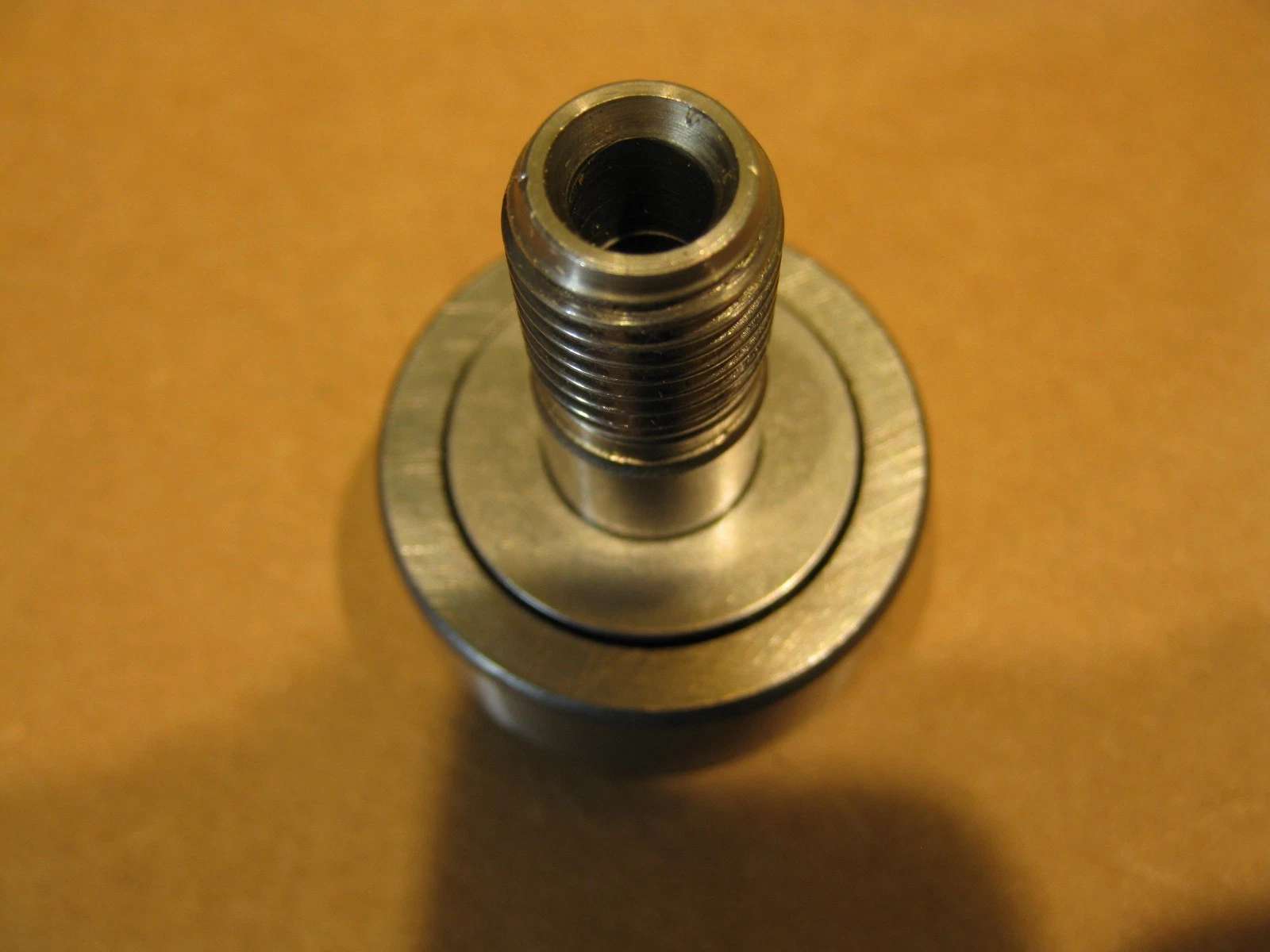

优点集中体现在安装便利性和自调心能力。螺柱端部设有扳手位或内六角孔，可直接用工具拧入安装孔，无需设计专门的轴承座。球面外圈调整角度可达2-4度，简化了对导轨或凸轮槽平行度的要求。由于满滚子设计，在同等尺寸下比带保持架的轴承承载应力更高，适合低速重载工况。此外，轴承预填锂基润滑脂，在-20℃至+120℃范围内保持有效润滑，免去了频繁加脂的维护工作。

典型应用涵盖自动化生产线、包装机械、印刷设备、物料搬运系统和工业机器人。具体工况包括凸轮从动运动、直线导轨导向、以及各类往复或旋转推送机构。在低速（一般线速度低于2米/秒）且载荷方向相对稳定的环境中，CF24R能充分发挥其抗冲击、耐磨损的特性。需要注意的是，高速旋转或润滑不足的场合可能影响使用寿命，应根据实际转速和负载条件选择合适的润滑方式和密封等级。
