IKO CF24VUU 轴承

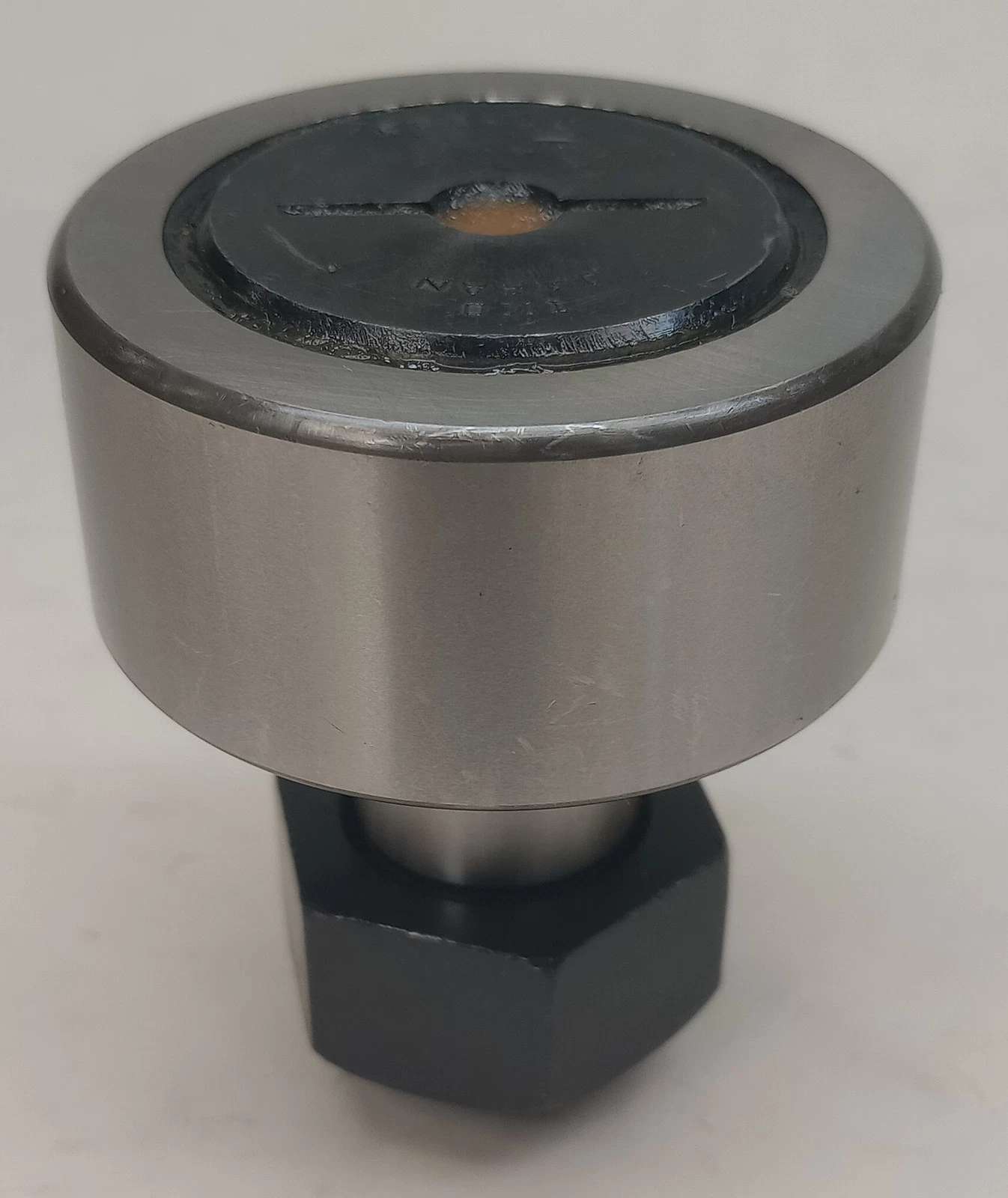

IKO CF24VUU轴承是一款凸轮从动轴承，基本尺寸为内径24.000毫米、外径62.000毫米、厚度29.000毫米。其代号中“CF”代表螺栓滚轮结构，“24”对应螺柱直径24毫米，“V”表示满装型无保持架，“UU”指两侧带有橡胶密封圈。以下从结构设计、材料工艺、应用工况三个维度展开说明。

结构特性与密封设计：

该轴承采用满装滚子结构，省略保持架，使滚子数量达到最大，因此具备较高的径向载荷能力。无保持架的设计避免了滚动体之间的间隙冲击，在低速重载工况下表现出较好的稳定性和抗变形能力。两侧橡胶密封圈（UU型）能有效阻挡外部灰尘、水分及细小颗粒进入轴承内部，同时防止润滑脂泄漏，适合在多尘或潮湿环境中长期运行。密封圈与滚子端面保持适当间隙，避免摩擦阻力过度增加，兼顾了密封效果与旋转灵活性。

材料选用与制造工艺：

轴承的滚子和内外圈通常采用高碳铬轴承钢（如GCr15或SUJ2），经过整体淬火与回火处理，获得均匀的硬度和耐磨性。螺栓部分（螺柱）采用合金结构钢，调质后具有较高的抗弯强度和螺纹脱扣强度，确保安装时承受较大拧紧力矩而不会断裂。滚道表面经过精密磨削，降低表面粗糙度，减少滚动接触应力集中。满装滚子通过特殊装配工艺装入轴承，滚子之间预设有微小的间隙，防止热膨胀时卡死。这种工艺避免了保持架带来的重量和干涉问题，使轴承结构更紧凑。

典型应用与工况适应性：

CF24VUU轴承广泛用于直线运动导向机构、凸轮驱动系统、自动化设备以及物料搬运装置中。例如在印刷机械的凸轮随动机构、包装机的推杆导轨、数控机床的刀库换刀臂等位置，轴承螺柱直接固定在设备支架上，外圈与导轨或凸轮表面滚动接触。其满装滚子的高承载特性使其适用于中低速、重载荷场合，例如重型输送带的定位滚轮或冲压模具的辅助导向。密封设计进一步扩展了其在焊接、铸造、木工等粉尘环境中的使用范围，无需频繁保养。需要注意的是，因无保持架，该轴承的极限转速相比带保持架型号偏低，不适合高速连续回转；同时安装时应保证螺柱垂直受力，避免额外弯曲载荷。
