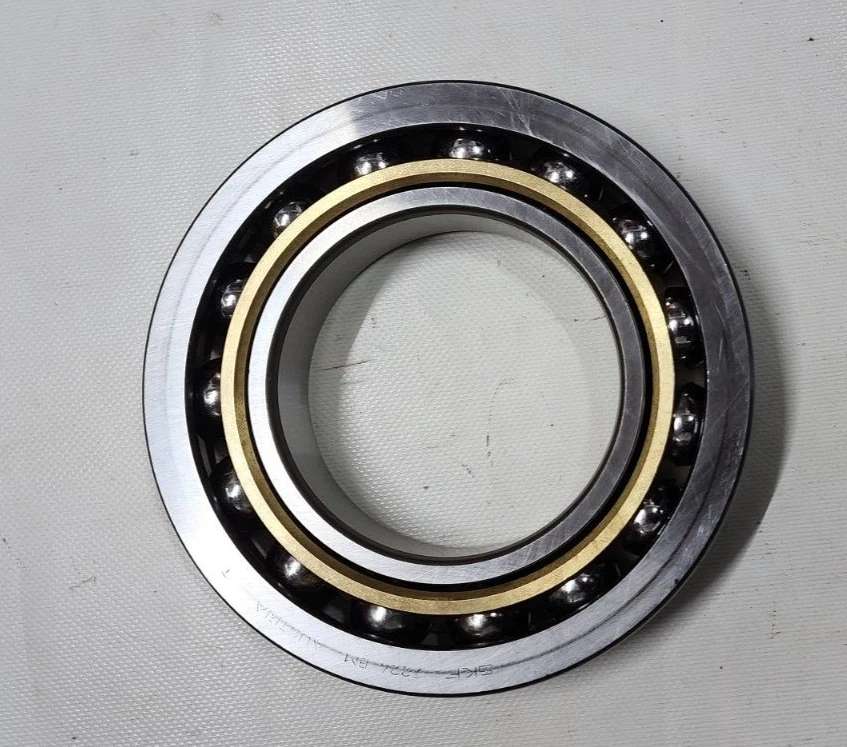

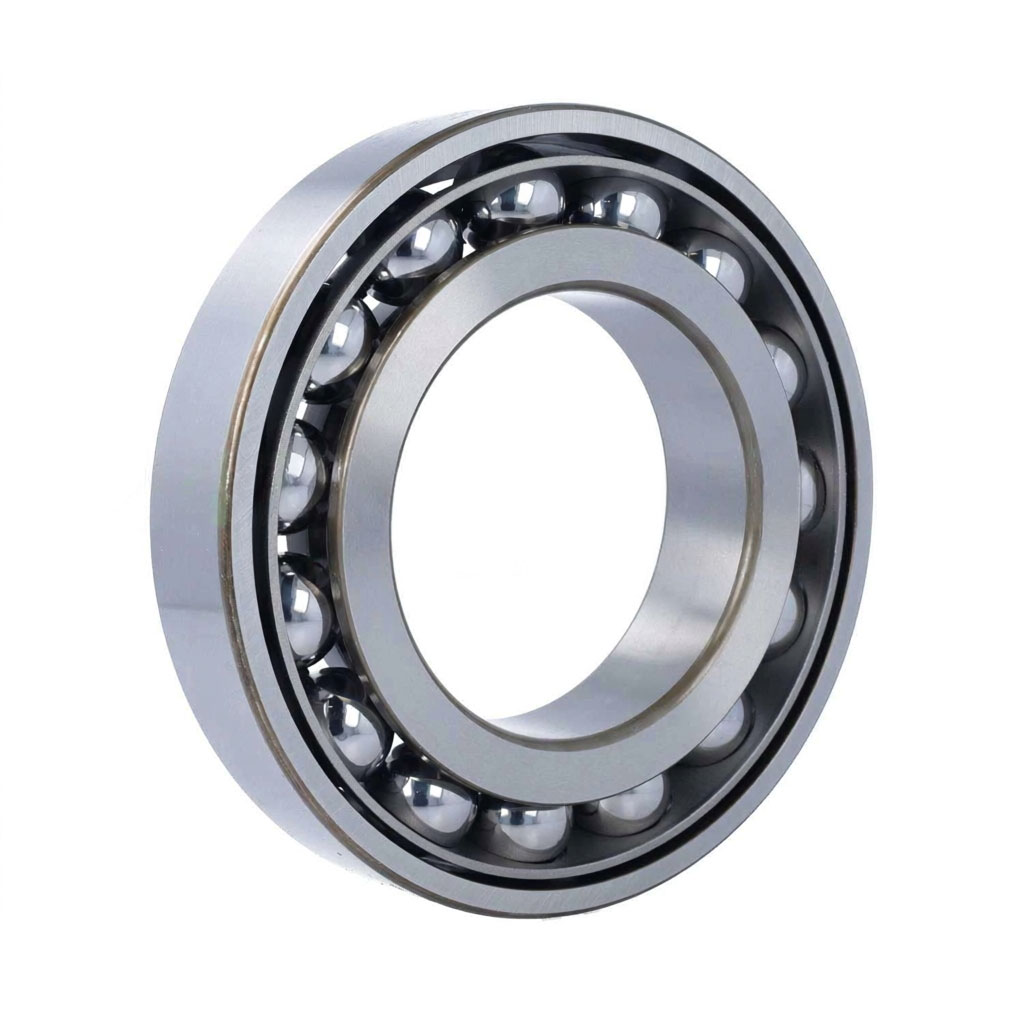

NSK 7224B 5 轴承

NSK 7224B 5轴承是一款角接触球轴承，基本尺寸为内径120毫米，外径215毫米，厚度40毫米。代号中B代表接触角40°，属于02系列尺寸。

在特性方面，该轴承的接触角为40°，这一设计使其能够同时承受径向载荷与轴向载荷，在承受单向轴向载荷时表现良好。由于接触角较大，轴承的轴向刚性较高，适合用于需要较高轴向定位精度的回转部件。与25°接触角相比，40°接触角对轴向力的承载能力有一定提升，但极限转速相对略低，使用时需结合实际工况选择。

在材料与工艺方面，该轴承的套圈和滚动体采用高碳铬轴承钢制造，经过真空脱气处理，材料纯净度较高。热处理工艺使零件获得均匀的硬度和耐磨性。内外滚道和滚动体表面经过精密磨削及超精加工，表面粗糙度低，几何精度高，这有助于降低运转时的振动和噪声。该轴承的保持架结构设计合理，能够较好地对滚动体进行引导，在高速运转条件下保持运转平稳。

在应用与工况方面，NSK 7224B 5轴承常用于机床主轴、磨床砂轮轴、高速电机、离心泵等设备。这类设备对旋转精度和承载能力有较高的要求。该轴承适用的工况范围为中等转速与中等载荷，尤其在转速较高且需承受一定轴向力的场合，其性能表现较为适宜。在安装时需施加合适的预紧力，以消除游隙并提高系统刚性，但预紧力的大小需要依据具体工况进行调整。

此外，该轴承采用商业包装形式，代号5表示蓝色纸盒单个包装。这种包装方式便于库存管理和现场拆装，同时能够对轴承提供基本的防护，防止运输过程中的碰撞和污染。整体而言，NSK 7224B 5轴承在尺寸规格、接触角设计、材料工艺和包装形式等方面，与常见机械设备的需求相匹配，是一款适用于多种旋转工况的角接触球轴承。
