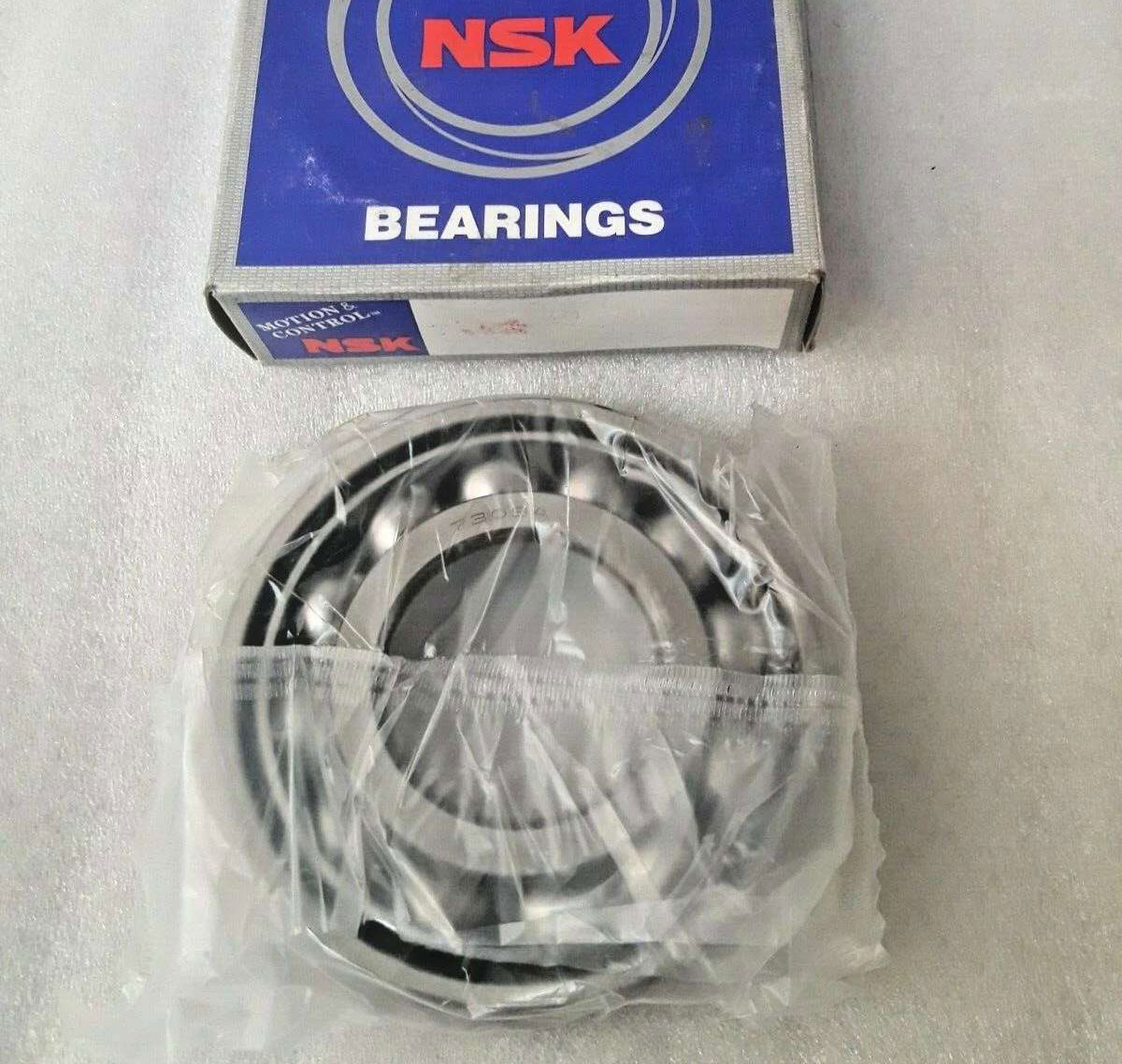

NSK 7309AW 轴承

NSK 7309AW轴承的基本尺寸为内径45毫米、外径100毫米、厚度25毫米，属于03系列的角接触球轴承。其代号中A表示接触角为30°，W表示采用钢板冲压冠形保持架。这一组合决定了轴承在承载能力与运转特性上的具体表现。

30°接触角是该轴承的核心设计特征。相比小角度接触角轴承，这种配置使轴承在承受径向载荷的同时，能够承受较大的单向轴向载荷。在机床主轴、减速机等需要同时应对径向力和轴向推力的部位，该角度有助于改善内部受力状态，使滚动体与滚道的接触区域更为合理。对于要求轴向刚性的设备，这种接触角能够提供有效的支撑效果。

保持架采用钢板冲压冠形结构，加工工艺通过连续冲压成形，获得轻量化且具有一定强度的架体。冠形设计使钢球在运转时受到均匀引导，减少球与球之间的直接接触和碰撞。钢板材料的弹性特性与滚动体之间的配合在温度变化条件下表现出适应性，有助于维持轴承旋转时的平稳性。这种保持架在中等转速工况下具有较低的噪声和振动水平。

材料选取高碳铬轴承钢，并经过真空脱气处理，降低内部夹杂物的含量。热处理环节采用马氏体淬火与回火，使套圈和滚动体获得均匀的硬度与耐磨性。这种材质与工艺路线为轴承在持续负载运转下保持尺寸稳定提供了基础。轴承套圈端面经过精磨加工，安装时的配合精度能够满足常规设备的使用要求。

该轴承适用于中等载荷、中等转速的机械传动系统，常见于各类电机、泵类设备以及精密仪器中的旋转支撑结构。在成对安装时，可通过预紧调整获得更高的系统刚性。保持充分的润滑并避免异物侵入，该轴承能够在清洁工况下保持较长的运行寿命。对于需要兼顾径向承载和轴向定位的应用场景，7309AW轴承提供了较为均衡的解决方案。
