NSK 7203BWDB 5 轴承

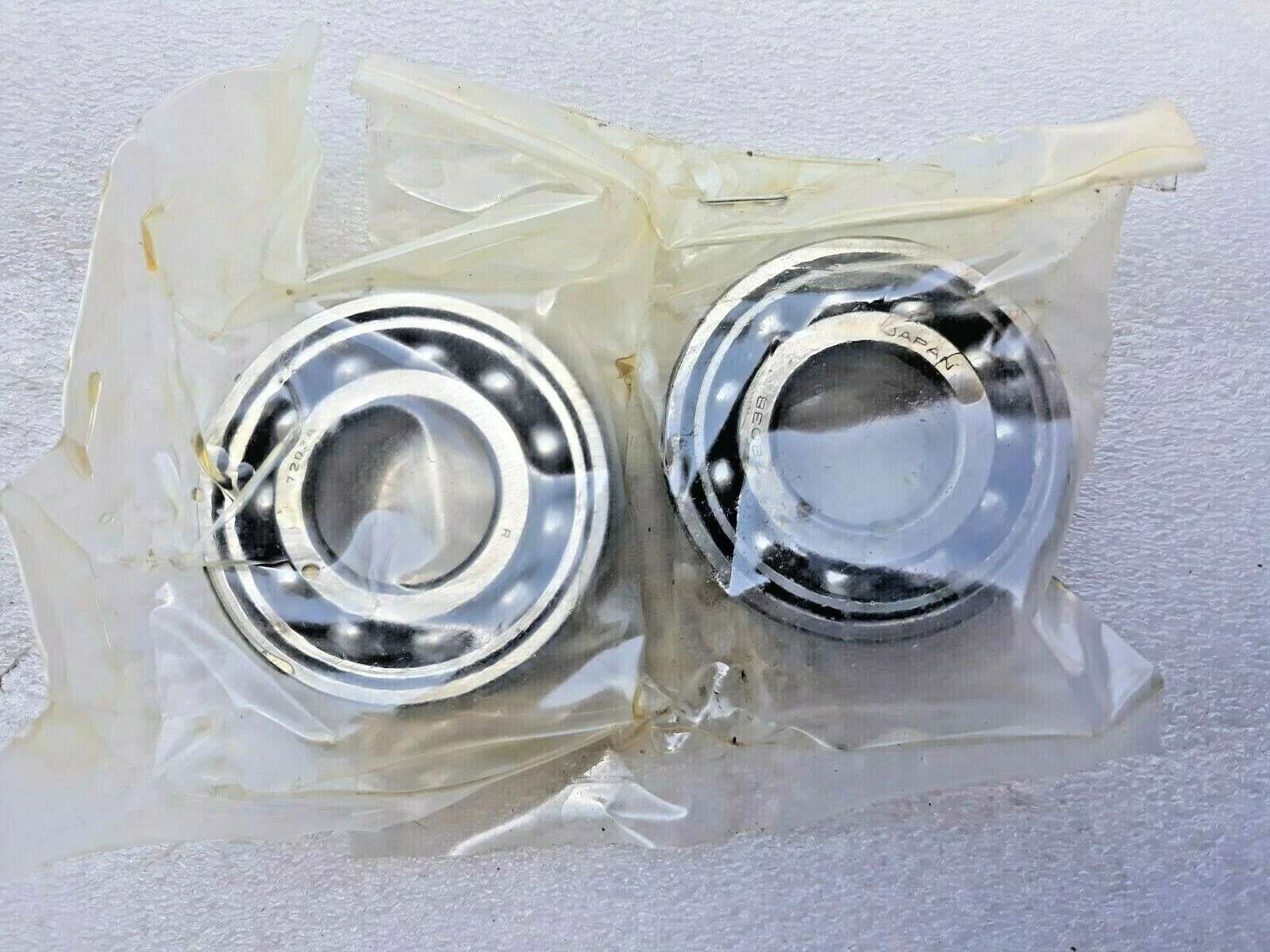

NSK 7203BWDB 5轴承是一款双列角接触球轴承，基本尺寸为内径17毫米、外径40毫米、组合厚度24毫米，属于02尺寸系列。该轴承采用背靠背配对方式，两个单列角接触球轴承以背靠背排列组合，形成较宽的支撑跨距。这种结构提升了整轴系的刚性，能够承受双向作用的轴向载荷，对倾覆力矩和冲击负荷也有适应性。在需要保持轴心位置准确的场合，该设计有助于抑制轴的偏移。

接触角为40°，属于大接触角接触类型。滚动体与滚道在较大角度下接触，使轴承在承受径向负荷时，同时可承载较高的轴向力。这种特性适合在轴向负荷与径向负荷联合作用的工况中使用，例如高速旋转中的螺旋锥齿轮轴、离心泵的转子支撑等。接触角增大后，轴向承载能力提升，纯径向负荷承载能力相对减弱，因此需结合具体负荷条件选用。

该轴承的内圈、外圈和滚动体采用高碳铬轴承钢制造，经过真空脱气处理，材料组织均匀性好。热处理工序使套圈滚道和滚动体获得适宜的硬度和韧性。保持架采用钢板冲压冠形结构，经精密冲压成型，具有重量轻、占用空间小的特点，并能提供良好的滚动体引导效果。磨削和超精加工降低了滚道表面的粗糙度，提升了旋转平稳性，减少了振动和噪声。

此类轴承常见于机床主轴、小型电动机、风机、泵及压缩机等设备。对于要求高刚性、双向轴向定位和较高转速的机械部件，双列背靠背结构可以发挥优势。此外，其较小的外径尺寸适合安装在空间有限的机箱或齿轮箱内。在清洁润滑和合理密封的条件下，该轴承能够稳定运行于中等负荷和中等转速的工况区间，满足多种工业设备对旋转精度的需要。
