NSK 7204AWDB 5 轴承

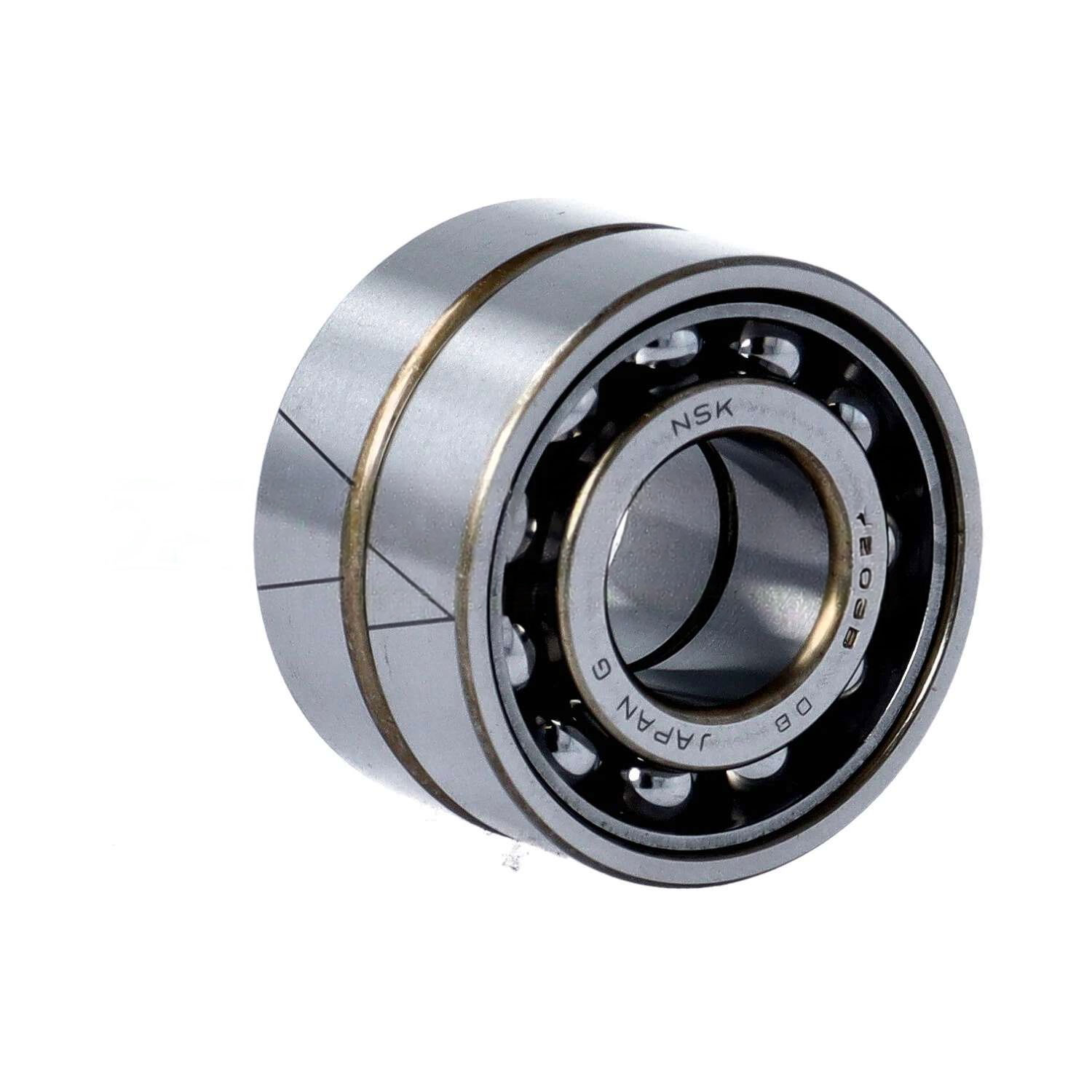

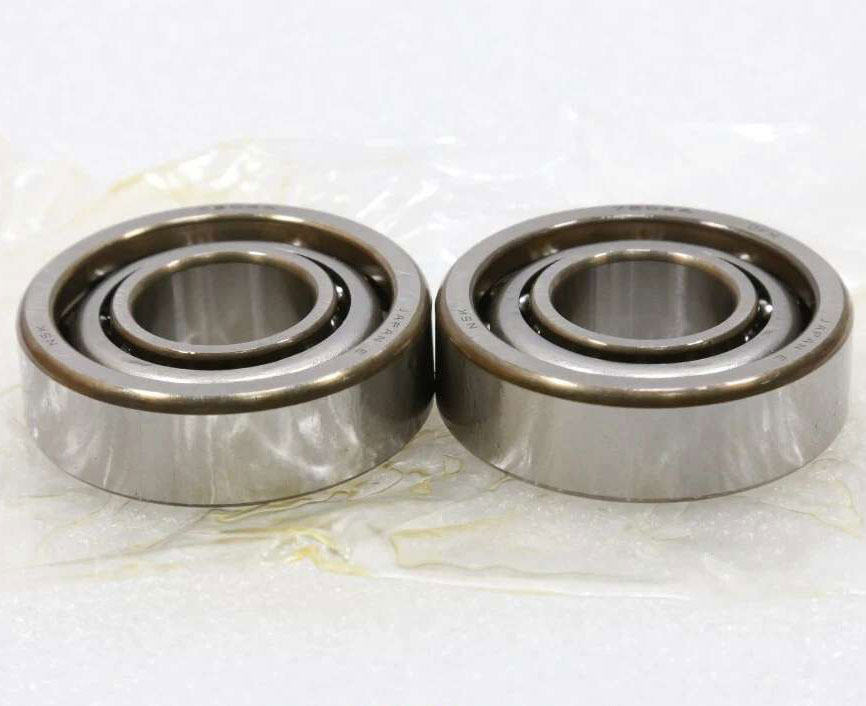

NSK 7204AWDB 5轴承是一款双列角接触球轴承，基本尺寸为内径20毫米、外径47毫米、厚度28毫米。代号中7代表角接触球轴承，2表示尺寸系列02，04对应内径20毫米，A代表接触角30°，W表示钢板冲压冠形保持架，DB为背靠背配对，5为商业包装代号，采用蓝色纸盒单独包装。背靠背配置使两列滚动体的接触线与轴线形成对称夹角，轴承支承跨距相对增大，有助于提高轴系在受载时的抗弯刚性。

制造材料方面，该轴承的套圈和滚动体采用高碳铬轴承钢（SUJ2）制成，经过淬火和回火处理后，硬度与耐磨性获得平衡。保持架采用钢板冲压成形，冠形结构具有开放的窗口，便于润滑剂充分进入滚动体与滚道之间，同时减轻整体重量。轴承外圈与内圈的沟道经过精密磨削和超精研加工，表面粗糙度控制得较细，为平稳旋转奠定基础。

性能特点上，接触角30°赋予轴承承受较大轴向载荷的能力，尤其对于双向轴向载荷，DB配对提供了对称的承载路径。双列结构使轴承在承受径向载荷时，载荷分布较为均匀，同时能承受较大的倾覆力矩。这种设计在运行中表现出较高的刚度，对轴端的挠曲变形具有抑制作用。轴承的精度和游隙经过匹配，在常规工况下可保持较低振动和噪声水平。

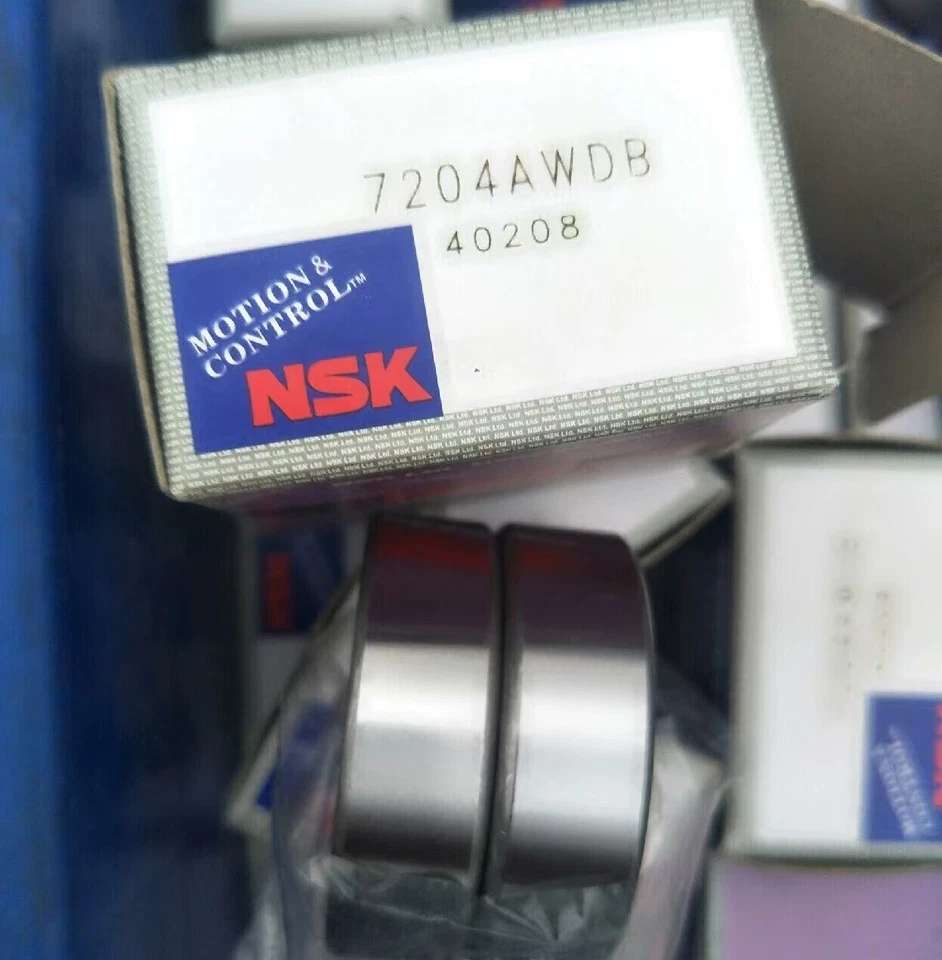

应用领域与工况方面，该轴承适用于机床主轴、精密机械设备、传动机构以及中小型电机等。能够应对中等转速、中等径向载荷和双向轴向载荷并存的工作条件。当设备需要可靠的轴向定位和良好的旋转精度时，该轴承可发挥重要作用。商业包装采用蓝色纸盒单个封装，方便拿取与库存管理，适合单件更换或小批量装配。
