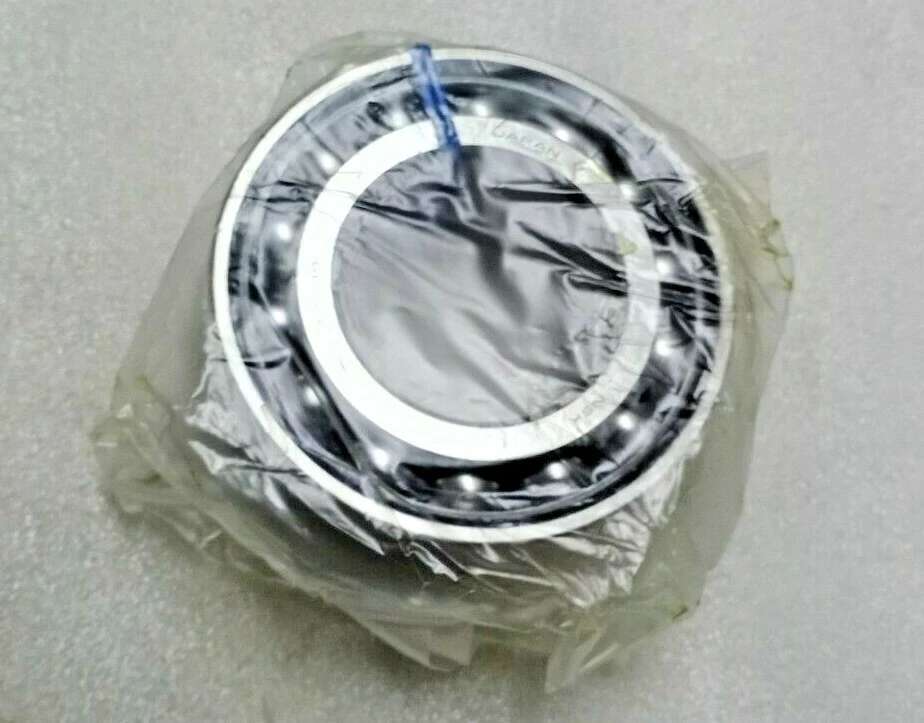

NSK 7209BWDB 轴承

NSK 7209BWDB轴承属于角接触球轴承系列，基本尺寸为内径45毫米、外径85毫米、厚度38毫米。其代号中的7表示角接触球轴承，2为尺寸系列，09对应内径，B代表接触角40度，W为钢板冲压冠形保持架，DB表示双列背靠背配对。这种结构使轴承在有限宽度内形成对称的受力布局。

在特性方面，背靠背配对能够同时承受径向载荷和两个方向的轴向载荷。接触角40度赋予轴承较大的轴向承载能力，适用于需要轴向刚性支撑的旋转机构。双列布置比单列轴承具有更高的整体刚性，有助于减小轴端挠曲变形。保持架采用钢板冲压冠形设计，重量轻且对滚动体引导稳定，有利于降低运转时的噪声和摩擦。

材料与工艺上，内外圈及滚动体采用高碳铬轴承钢，经热处理后获得均匀的硬度和耐磨性。滚动体与滚道经过精密磨削，尺寸一致性好，接触表面粗糙度控制在一定范围。钢板冲压保持架通过冲压成型，具有较好的强度与韧性。整个加工流程注重尺寸公差和旋转精度的稳定性。

从应用看，该型号常见于机床主轴、电机、泵、减速机等设备，尤其在要求较高刚性及双向定位的场合表现突出。工况适应性较强，可在中高速、中等或偏重载荷条件下运行。背靠背配对还便于安装时施加预负荷，从而控制系统刚度。使用时应保证润滑充分，并避免异物或水分进入轴承内部，以此维持可靠的工作状态。
