NSK 7306AWDB 5 轴承

NSK 7306AWDB 5轴承为角接触球轴承，基本尺寸为内径30毫米，外径72毫米，厚度38毫米。代号中的7表示角接触球轴承，3为尺寸系列，06对应内径30毫米，A代表接触角30度，W表示钢板冲压冠形保持架，DB表示双列背靠背配对，5为商业包装形式。

该轴承采用30度接触角设计，使轴承在承受径向载荷的同时，可承受一定程度的轴向载荷。背靠背配对的双列结构形成对称的载荷分布，有利于承受来自两个方向的轴向力，并能增加轴承系统的支承刚性。钢板冲压冠形保持架具有质量轻、惯性小的特点，适合中高速运转的工况。

热处理后的套圈和滚动体具备较高的表面硬度和抗疲劳能力，为长期稳定运行提供基础保障。双列配对结构要求加工过程中的尺寸一致性，磨削和装配工序影响成品性能。轴承外圈、内圈和滚动体的几何精度经过严格把控，以满足配对使用时的载荷均匀性。

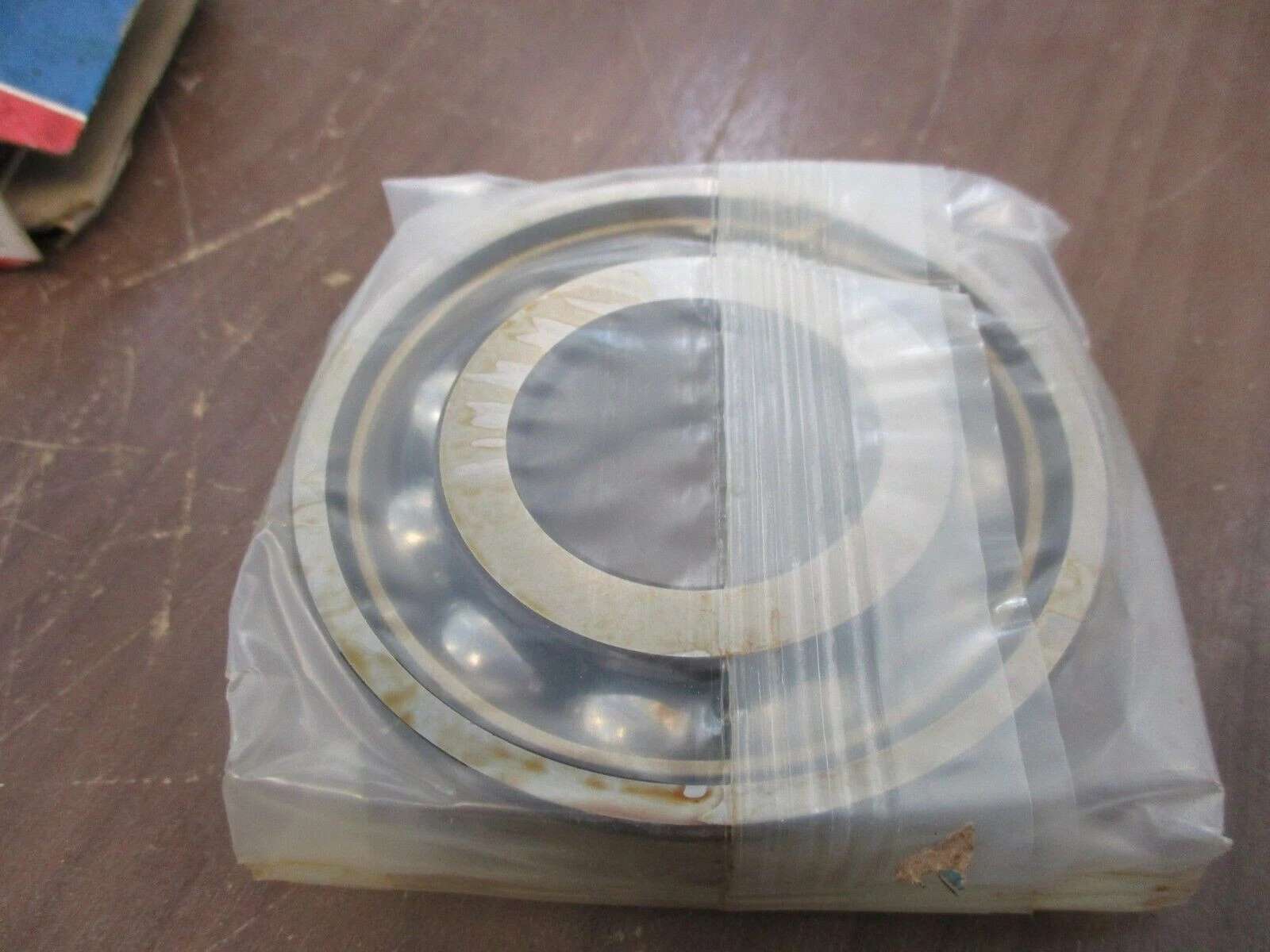

该轴承常见于输送设备、包装机械、小型电机等需要同时承受径向和轴向载荷的场合。其结构设计兼顾了刚性、转速承受能力和轴向承载性能，在紧凑空间内能够实现有效支承。商业包装采用蓝色纸盒，单套包装便于识别和领用，适合小批量采购与替换需求。
