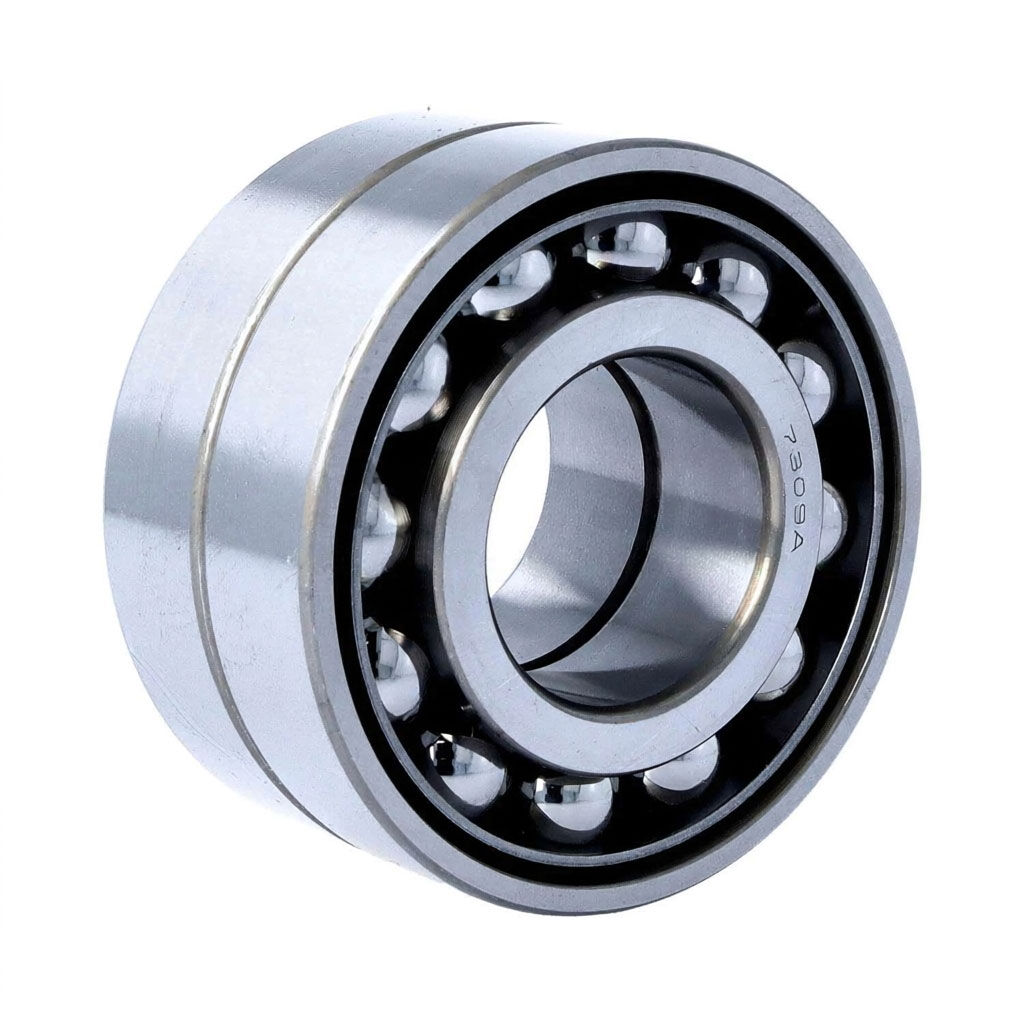

NSK 7309AWDB 轴承

NSK 7309AWDB轴承属于角接触球轴承家族，内径45毫米，外径100毫米，厚度50毫米。其代号中30°接触角设计，使钢球与滚道接触点形成特定压力线，能够同时承受径向载荷与单向轴向载荷。DB背靠背配对方式将两个单列轴承组合，作用点跨距增大，形成的支点间距较宽，对于倾覆力矩的抵抗能力得到增强，适合安装在需要双向轴向定位的轴系中。

钢板冲压冠形保持架是该型号的一个特点。保持架采用钢板冲压工艺制成，冠形结构在兜孔处对钢球实施稳定引导，同时整体质量较轻，运转时的惯性力小，有助于降低温升。冲压保持架具备一定的弹性，在冲击载荷或轻微变形条件下能够保持形状恢复，配合NSK的钢材冶炼与热处理工艺，滚动体与套圈工作表面的硬度和耐磨性得到均衡，疲劳寿命表现稳定。

该轴承的材料选择以高碳铬轴承钢为主体，经过严格控制的热处理流程，组织均匀性较好。NSK在磨削和超精研工序中维持高尺寸精度与几何精度，使轴承的旋转精度和噪声水平处于较优区间。DB配对结构在出厂时已设定预载荷，安装时无需再调整游隙，简化了装配流程。

应用方面，7309AWDB常被用于机床主轴、电动工具、小型电机、齿轮箱以及各类需要较高转速和中等载荷的机械设备。其30°接触角在承受轴向力时优于15°或25°接触角的型号，适合推力负荷占比较高的工况。背靠背配对允许在两个方向承受轴向载荷，并且轴向刚度较高，适合要求轴系刚性和旋转精度的场合。在润滑条件为油润滑或脂润滑的环境下，该轴承均能保持稳定运行，但需注意控制载荷幅度与转速上限。日常维护中关注润滑状态和温升，能够延长轴承使用周期。
