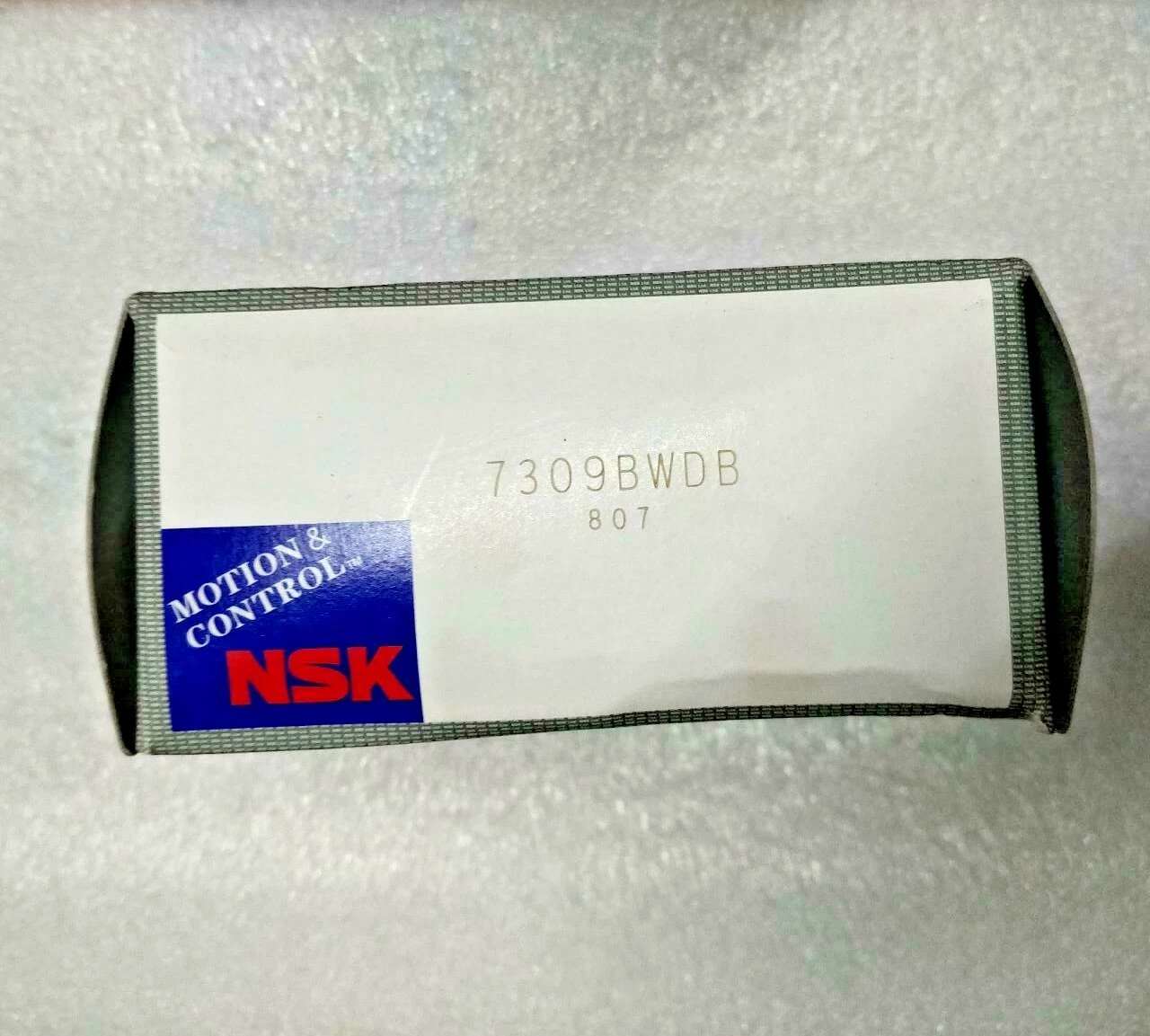

NSK 7309BWDB 轴承

NSK 7309BWDB轴承是一款角接触球轴承，基本尺寸为内径45毫米、外径100毫米、厚度50毫米。代号中“B”表示接触角40度，“W”表示钢板冲压冠形保持架，“DB”表示双列背靠背配对，两个单列轴承以背靠背方式组合，形成一个整体。

该轴承的特性体现在承载设计上。40度接触角使滚动体与滚道之间具备明确的轴向载荷分量，在承受轴向力时能提供较高的轴向刚度。背靠背布局的载荷作用点位于轴承中心两侧，对倾覆力矩的抵抗效果较为突出，适合安装在需要高支撑刚度的支点上。50毫米厚度为双列组合后的总宽度，结构紧凑。

材料与工艺方面，套圈与滚动体采用高碳铬轴承钢，经过可控热处理获得均匀的硬度和尺寸稳定性。滚动表面经过精密磨削与超精加工，降低摩擦力矩与温升。钢板冲压冠形保持架重量轻，在引导滚动体的同时为润滑剂留出容纳空间，适用于脂润滑或油润滑工况。

该轴承的优点是承载能力较强，尤其在轴向载荷与径向载荷联合作用的场合，双列背靠背配置可同时承受两个方向的轴向力。其制造精度较高，旋转平稳，噪声水平得到控制。由于接触角较大，该设计更适用于中等转速和较高载荷的环境，在重载工况下保持较高的刚度与寿命。

应用方面，这种轴承常见于机床主轴、减速器、泵与压缩机等设备，用于承受复合载荷并控制轴的轴向位移。在要求轴系具备较好刚性和定位精度的工况中，该轴承通过合适的预紧能够提升系统稳定性。使用时需保证配合面精度和润滑充分，避免异物进入，以发挥其设计的性能。
