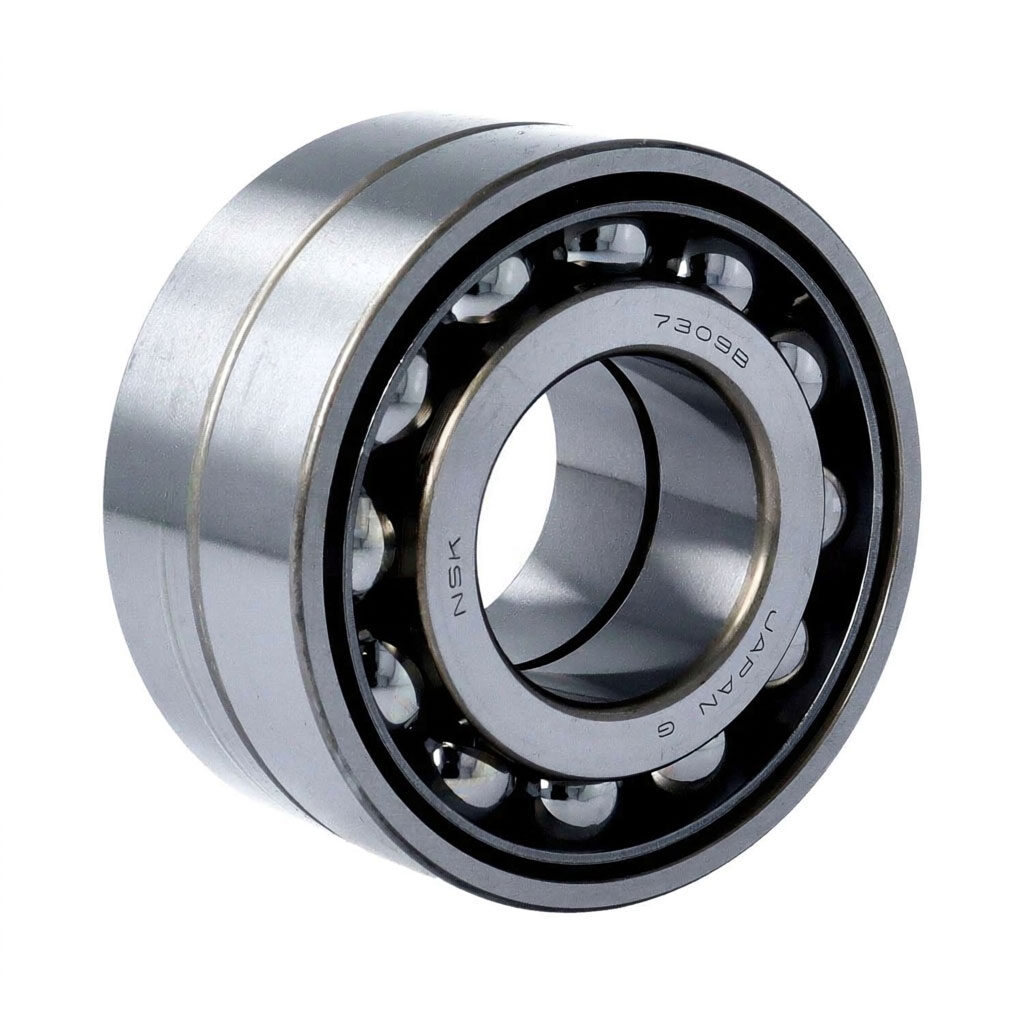

NSK 7309BWDB 5 轴承

该轴承为角接触球轴承，内径45毫米，外径100毫米，厚度50毫米，采用DB背靠背配对形式。接触角40度，属于大接触角设计，能够承受较重的轴向载荷，尤其对双向轴向载荷的分配较为均衡。

双列背靠背结构使轴承的力作用线向外扩散，从而形成较大的有效跨距，提升了支撑刚性。在承受倾覆力矩或联合载荷时，这种结构表现出较好的稳定性，适合对旋转精度和变形控制有一定要求的场合。

保持架采用钢板冲压冠形结构，质量较轻，且能在高速运转中保持稳定的引导作用。配合优质轴承钢与经精磨处理的滚道，轴承的摩擦热和振动水平得到有效控制，可在一定温度范围内维持良好运行状态。

制造过程中，套圈和滚动体的尺寸公差经过严格匹配，配对后的预紧游隙经过专门设定，保证内外圈在安装时获得一致的工作状态。这种工艺处理有助于提升轴承组件的旋转一致性，并延长使用周期。

该轴承适用于机床主轴、精密机械传动系统以及小型电机等设备。常见工况包括中等转速、连续运转以及存在径向与轴向复合载荷的场合。由于背靠背配对具有较高的抗弯刚度，也常被用于需要承受瞬时冲击载荷的机构中。

商业包装采用蓝色纸盒，单个盒装，便于仓库管理和运输。安装时需注意配合面清洁与润滑剂选用，以保证轴承在设计工况内发挥应有性能。
