NSK 7206AWDF 5 轴承

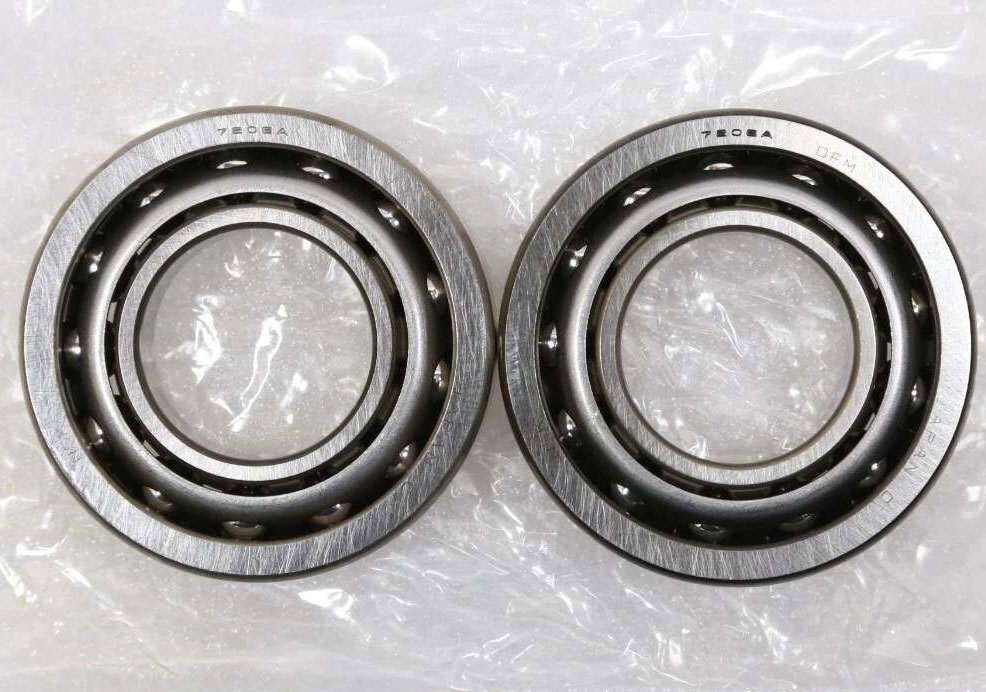

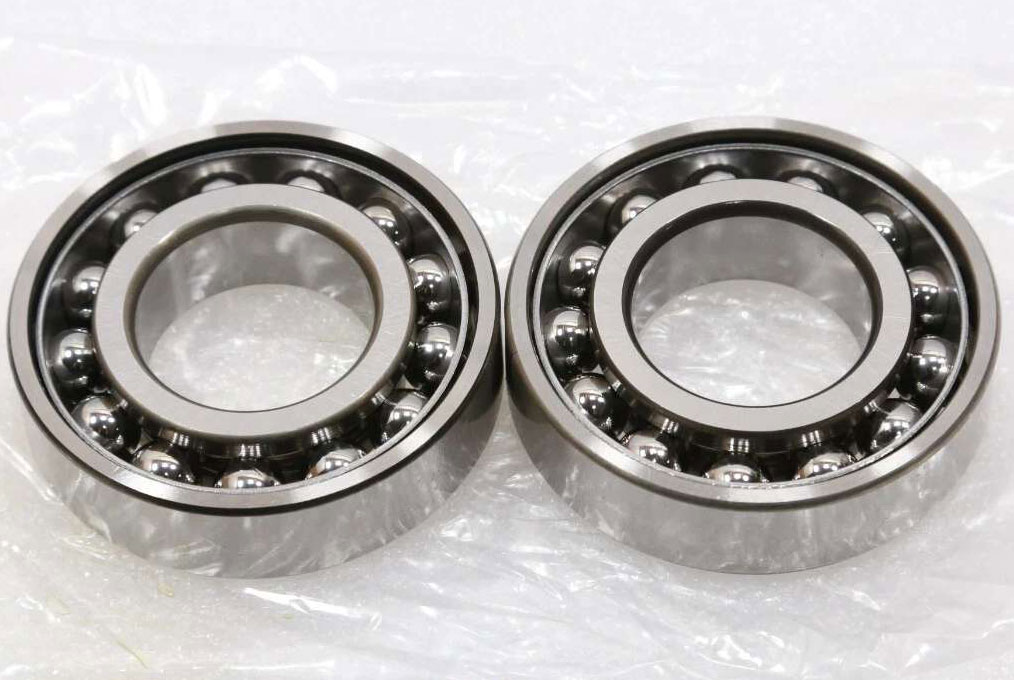

NSK 7206AWDF 5轴承属于角接触球轴承系列，基本尺寸为内径30毫米，外径62毫米，组合厚度32毫米。其代号中的A表示接触角30度，DF表示双列面对面配对，形成“><”布局。这种结构使轴承在承受径向载荷的同时，能够有效应对双向轴向载荷，尤其适合对轴向定位精度要求较高的旋转单元。

该轴承采用钢板冲压冠形保持架，保持架重量轻且兜孔形状规则，有利于滚动体均匀分布。套圈与滚动体选用经过精炼的轴承钢，通过控制材料中的非金属夹杂物与碳化物分布，获得稳定的基体组织。磨削与超精工序对滚道和滚动体的表面质量做了细致处理，使接触表面的粗糙度与波纹度处于较低水平，这为运转平稳性提供了基础。

在性能方面，30度接触角赋予轴承较大的轴向承载能力，同时保持了一定的径向刚度。面对面配对结构使轴承的载荷作用中心距离较近，抗倾覆力矩能力较为突出，在轴系受热伸长时也能通过内部游隙调整维持稳定运行。与背对背配对相比，面对面配置的温升和摩擦特性更适合某些高速轻载场合。此外，该轴承的极限转速和额定动载荷在同尺寸级别中具有竞争力，能够适应连续运转与频繁起停的工况。

实际应用中，7206AWDF 5常被用于小型机床主轴、高速电机、电动工具、纺织机械及精密仪器中的旋转部件。由于采用商业包装，单个轴承单独放置于蓝色纸盒中，便于在维护现场替换或小批量采购。在选用时，需结合轴颈与壳体的配合公差、润滑方式以及预期寿命参数进行匹配，以发挥该结构的固有特性。轴承的安装应使用专用工具，避免直接敲击，并注意保持清洁，防止异物进入滚道。
