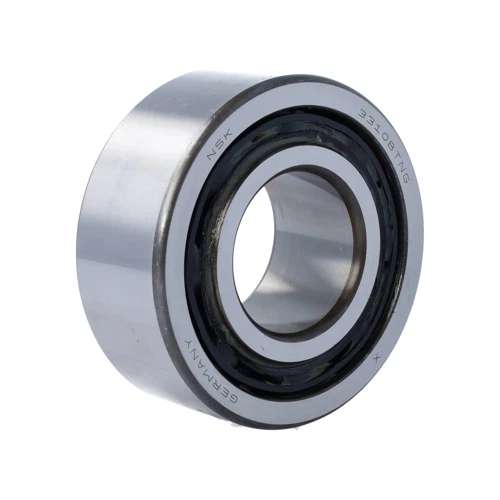

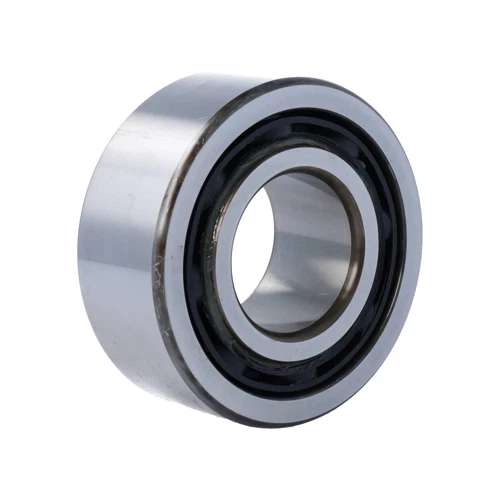

NSK 3310BTNG 轴承

NSK 3310BTNG轴承属于双列角接触球轴承，内径50毫米，外径110毫米，厚度44.4毫米。该型号的尺寸系列为03系列，宽度正常而外径稍大，整体结构较为紧凑。这类轴承设计上能够同时承受径向载荷和双向轴向载荷，相比单列角接触球轴承，其刚性表现更突出，尤其适合需要较高旋转精度的支承部位。

轴承内部采用B型设计，接触角为25度。这一角度使得轴承在承受轴向力时，滚动体与滚道之间的载荷分布趋于合理，能够有效应对较大的推力负荷。双列布置进一步提升了轴承的稳定性，在复合载荷条件下，其运转的平顺性往往优于普通深沟球轴承，适用于对振动和噪声控制有一定要求的场合。

保持架采用TNG结构，即滚动体引导的玻璃纤维增强尼龙66树脂保持架。这种材料具备良好的自润滑特性和抗磨损能力，在高速运转状态下，保持架与滚动体之间的摩擦系数较低，有助于降低温升。同时，尼龙66树脂的韧性较好，能够吸收部分冲击能量，减少滚动体在运行过程中的非正常碰撞。滚动体引导方式优化了保持架的定位精度，使滚动体运动轨迹更为规整，轴承的旋转灵活性得到提升。

制造工艺方面，该轴承的内外圈经过精密磨削加工，滚道表面粗糙度控制较严，可保证轴承在装配后获得稳定的游隙范围。尼龙保持架的注塑成型工艺使得其形状一致性良好，与金属保持架相比，质量更轻，产生的离心力作用更小，在高速工况下具有明显优势。此外，树脂材料不导磁，对电气化设备的磁场干扰影响较低。

这种轴承常被用于机床主轴、电机、泵类设备以及减速机等机械装置。在需要同时承受径向力和双向轴向力的安装位置，例如立式电机或丝杠支撑单元，该型号能够提供可靠的支撑。其允许的工作温度范围通常在零下30摄氏度至100摄氏度之间，兼顾了寒冷环境和常规工业场景的需求。润滑方式可以选用脂润滑或油润滑，具体需根据实际转速和载荷条件确定。整体而言，NSK 3310BTNG轴承在中等载荷、中高速运转以及要求较高刚性的设备中，展现出均衡的综合性能。
