NSK 7014CTYNSUMP4 S 轴承
更新日期：2026-08-11 14:03:30
工作日24小时内发货。受理时间：8：00~17：30
温馨提示 ：巴士正品保证 统一开具增值税发票 仅质量问题接受退换货 小额支付宝 大额线下支付
- 数量
-
- -
- +
微信支付
银联支付
产品概要
- 内径（mm）70
- 外径（mm）110
- 宽度（mm）20
- 产地日本
- 发货仓华东
- 标签型号（参考）7014CTYNSUMP4 S
- 内圈型号（参考）7014
- 外圈型号（参考）7014CSUMP4
- 外包装S
- 精度P4
- 配对方式SU-单个自由配组
- 接触角C-15度
- 保持器TYN
- 滚动体轴承钢
- 套圈材质轴承钢
- 预紧力/预紧间隙M
- 重量（参考）0.606
代号解释
- 7角接触球轴承
- 0尺寸系列：10系列（宽度正常（稍宽），外径稍小）
- 14内径代号，轴承内径：70 mm
- C接触角 15°
- TYN滚珠引导聚酰胺树脂保持架（灰色），连续使用极限温度 120 ℃
- SU单列万能配对
- M中预紧
- P4ISO 4 级精度

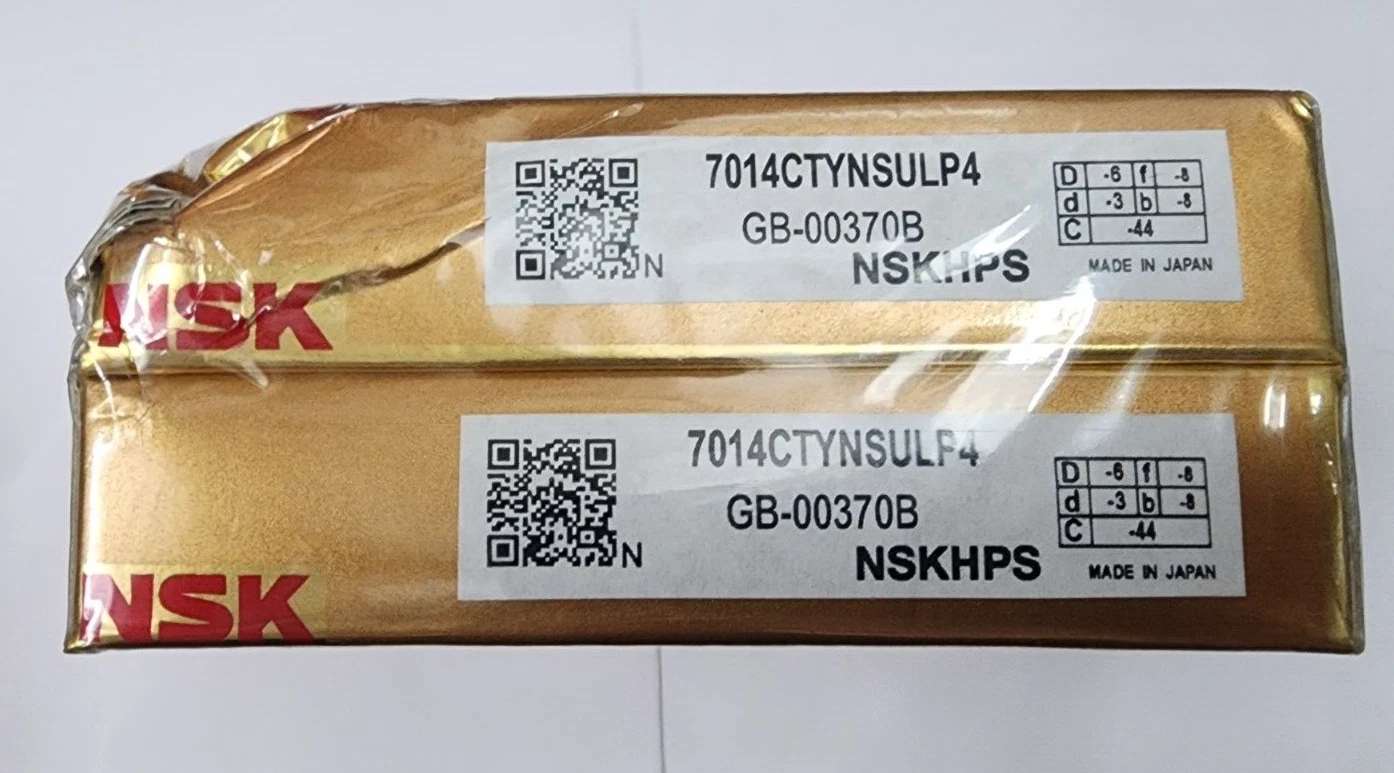

- S商业包装，金色纸盒并覆膜，单个或成对包装
产品描述
-
NSK 7014CTYNSUMP4 S轴承属于角接触球轴承系列，内径70毫米，外径110毫米，厚度20毫米。其设计采用15度接触角，在承受径向载荷的同时，能够兼顾一定方向的轴向载荷，适合高速旋转场合下的精密主轴或机床丝杠支撑。
轴承配备滚动体引导的聚酰胺树脂保持架，材质轻且韧性良好，在持续运转时能维持稳定的滚动体间隔，避免金属保持架可能产生的额外振动。这种保持架连续工作温度上限为120摄氏度，对于常规机械加工环境中的发热条件，提供了充足的热稳定性余量。
该轴承的精度等级为ISO 4级，尺寸离散度控制严格，旋转时的跳动量较小。单列万能配对设计允许单个轴承独立使用，也可以将多个轴承按背对背或面对面方式组合安装，通过调整预紧力来适应不同的刚度需求。此处标注的中等预紧，使轴承在高速运转时保持内部载荷分布均匀，减少滚动体打滑现象，同时对主轴的热伸长有一定的补偿作用。
应用方面，这类轴承常见于内圆磨床、坐标镗床、高速电机以及精密测量设备的旋转轴系。其结构紧凑，承载能力与转速范围匹配得当，能够在油雾润滑或油气润滑条件下获得良好的运行状态。
加工工艺上，套圈和滚动体经过精细磨削与超精研，工作面粗糙度低，油膜成形条件好。配合商业包装的金色纸盒覆膜设计，适合单个或成对存放，便于维护更换时直接安装使用。整体而言，该轴承在精度保持性、运转平稳性和安装灵活性方面具有均衡表现，适用于对旋转精度与动态性能有明确要求的机械系统。
公称型号
- 标准钢球型7014CTP4SU
主要尺寸(mm)
- 内径d70
- 外径D110
- 厚度（单列）B20
- 厚度（多列）T-
- 倒角尺寸r(min)1.1
- 倒角尺寸r1(min)0.6
额定载荷(KN)
- 基本额定动载荷Cr49
- 基本额定静载荷C0r43
极限载荷(KN)
- 轴向-单个26.8
接触角
- 度°15
系数
- fo15.7
作用点(mm)
- a22.1
限制速度(rpm)
- 脂润滑Grease12800
- 油润滑Oil19500
安装尺寸(mm)
- da(min)77
- Da(max)103
- Db(max)105
- ra(max)1
- rb(max)0.6
预紧力(N)-DU/DB/DF
- 微预紧EL148
- 轻预紧L285
- 中预紧M732
- 重预紧H1460
轴承刚度(N/μm)-DU/DB/DF
- 微预紧EL68
- 轻预紧L89
- 中预紧M135
- 重预紧H190
测量轴向游隙(μm)
- 微预紧EL-7
- 轻预紧L-14
- 中预紧M-30
- 重预紧H-48
轴承组合
- 方式万能
- 列数1
重量(Kg)
- 0.606
