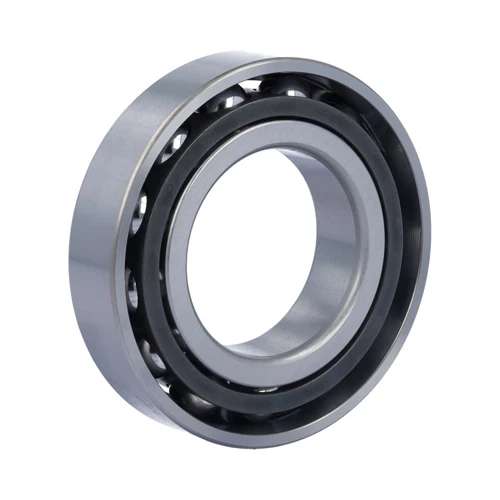

NSK 7209CTYNDTP4 轴承

NSK 7209CTYNDTP4轴承是一款角接触球轴承，内径45毫米，外径85毫米，厚度38毫米，属于02尺寸系列。其接触角设定为15度，这一角度设计使轴承在承受径向载荷的同时，能够兼顾轴向载荷的传递。P4精度等级对应ISO 4级公差，尺寸精度和旋转精度均保持在较严格范围内，适用于对回转精度有要求的设备。

该轴承采用DT配对形式，即双列串联配置。这种配对方式使两个单列轴承的载荷线方向一致，能够共同分担轴向负荷，从而提升整体轴向刚度。滚动体由聚酰胺树脂保持架引导，该材料具有重量轻、自润滑特性，并可在120摄氏度以下的连续运转环境中保持稳定。保持架的结构有利于润滑脂的均匀分布，降低运转时的噪声与振动。

材料与工艺方面，套圈和滚动体选用高品质轴承钢，经过严格控制的热处理和精密磨削加工。加工流程确保滚道表面的粗糙度和几何精度，为轴承的平稳运转提供基础。此外，轴承内部游隙经过优化匹配，配合DT配对后的预紧状态，有助于提升旋转时的位置稳定性。

该轴承主要应用于高速机床主轴、精密机械传动系统以及要求高刚度与高精度的回转工况。其结构特点适用于双向轴向负荷较小、以单向轴向负荷为主的场合。使用时需配合适当的润滑方式，并确保安装部位的清洁与配合尺寸准确，以发挥轴承的设定性能。整个设计在精度、承载能力与运转平稳性之间取得平衡，满足多种工业设备的安装需求。
