NSK 7209CTYP5 轴承

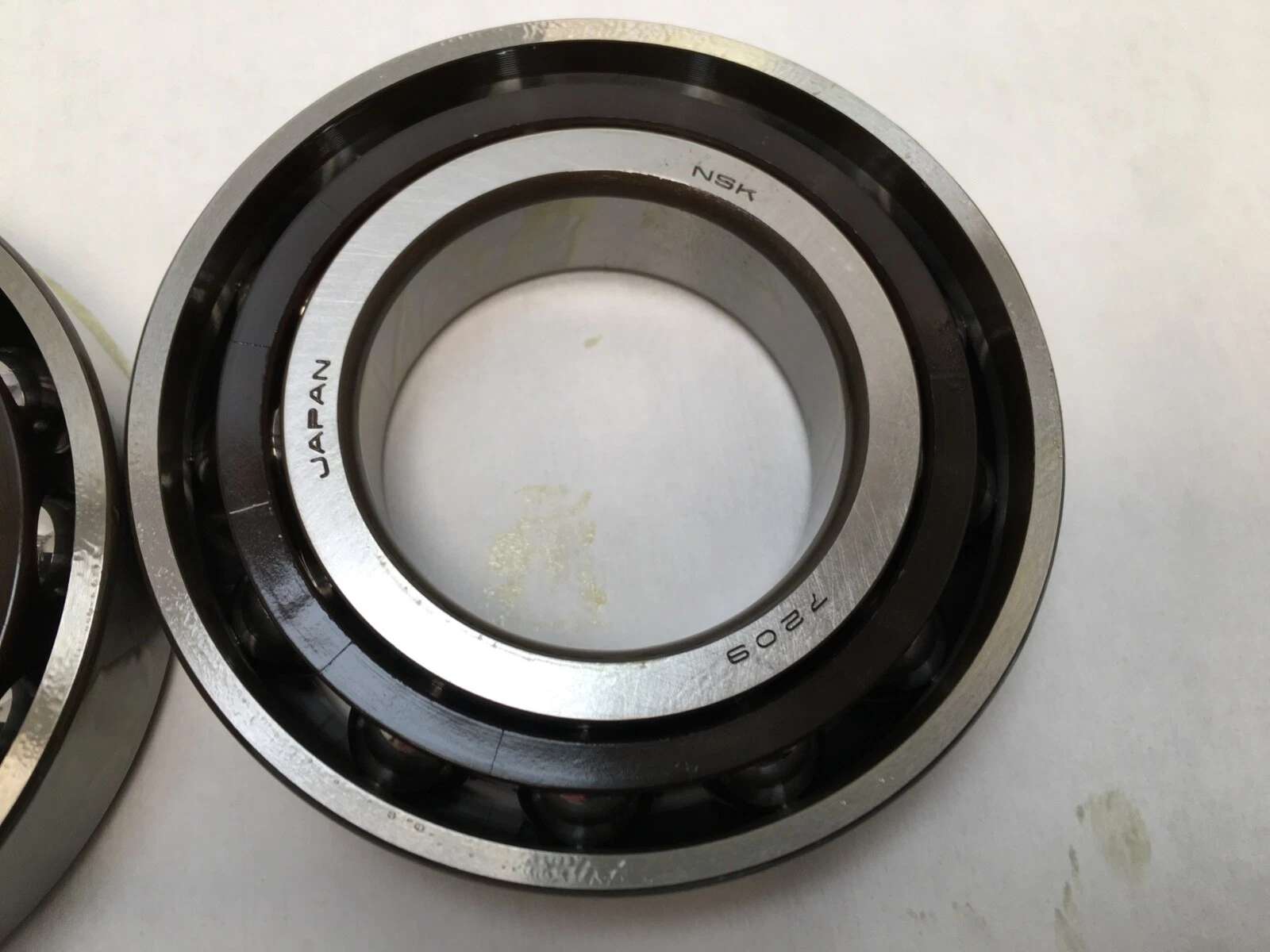

7209CTYP5轴承属于角接触球轴承，内径45毫米，外径85毫米，厚度19毫米。其接触角设计为15度，这一参数使轴承在承受径向负荷的同时，具备稳定的轴向承载能力。与更大接触角的同类轴承相比，15度接触角更侧重于高速旋转场景下的运行平稳性，适用于对转速和温升有明确要求的场合。

该轴承采用树脂保持架，材质重量轻且具有良好的自润滑特性。在高速运转时，树脂保持架能够减少与滚动体之间的摩擦阻力，降低因保持架自身惯性带来的附加载荷。同时，树脂材料的弹性模量较低，对滚动体的运动起到一定的缓冲作用，有助于维持滚动体在沟道内的有序排列。这种保持架结构在润滑条件良好的状态下，能够延长轴承的使用周期。

轴承的精度等级为P5，对应ISO 5级公差。这一级别对轴颈和外壳孔的形位公差提出严格的控制要求，安装后轴承的回转精度和旋转精度均处于较高水平。在加工环节，轴承套圈和滚动体经过精细磨削与超精研工序，沟道表面粗糙度得到有效控制，从而降低振动值。材料方面，套圈与滚动体采用高碳铬轴承钢制造，经过热处理后具备均匀的硬度和耐磨性，能够适应持续运行的载荷环境。

该轴承的典型应用涵盖精密机床主轴、高速电机以及测量设备等旋转轴系。在这些工况下，轴承需要兼顾转速、精度和刚性之间的平衡。P5级精度配合15度接触角，使整套轴系能够获得较低的旋转跳动和稳定的预紧调整范围。树脂保持架的非磁性特征在部分电磁环境敏感的装置中也具有优势。综合来看，这种轴承设计在特性、材料与工艺之间形成了匹配，适合对动态性能要求较高的机械系统。
