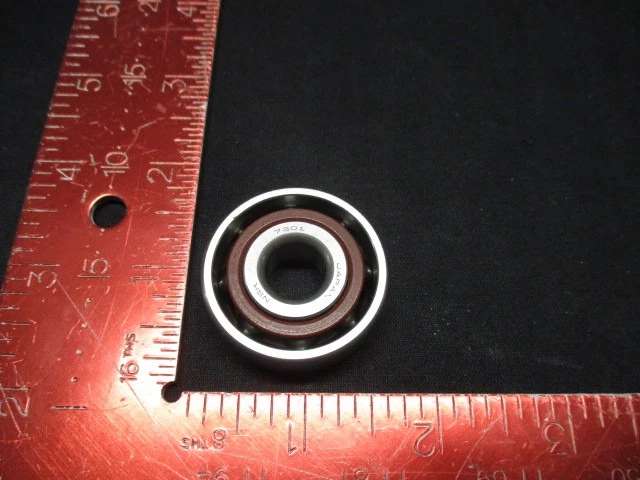

NSK 7301ATDFMP5 轴承

NSK 7301ATDFMP5轴承是一款角接触球轴承，基本尺寸为内径12毫米，外径37毫米，厚度24毫米。该轴承采用30度接触角设计，使轴向载荷承载能力得到提升。尺寸系列为03系列，宽度正常而外径稍大，适应多种安装空间。内径代号01对应12毫米孔径。

DF面对面的配对方式形成双列结构，结合中等预紧力，能够增强轴承组合刚性，抑制振动并提升旋转精度。P5级精度满足精密机械对尺寸偏差和旋转精度的要求。保持架材料选用酚醛树脂或聚酰胺树脂，这类材料具备良好的强度与耐磨性，在高速工况下保持导向稳定性。

从工艺角度看，套圈经过精密磨削与超精加工，滚道表面质量得到有效控制。配对时通过选配和研磨端面，使两套轴承的预紧力均匀一致。这种制造过程保证了DF配对的预载荷稳定，减少运行温升，延长使用周期。

该轴承的应用范围集中于需要径向和轴向联合载荷的场合，例如机床主轴、加工中心、精密仪表、小型电机以及高速转台。其结构紧凑，能够在有限空间内提供较高的旋转精度和刚度。中等预紧设置适合中等载荷、较高转速的工作状态。

在工况适应性方面，7301ATDFMP5适合清洁润滑条件，常用脂润滑或油润滑方式。由于保持架材料的特性，该轴承能够耐受较高的温度范围，但需控制润滑剂与轴承材料的相容性。对于冲击载荷和重载工况，需要另行评估轴承的配置方式。

整体而言，该轴承通过材料选择、精密加工和配对技术，实现了精度、刚性和耐用性的平衡。其性能表现与安装、润滑和维护条件密切相关，合理的使用方式能够充分发挥设计能力。
