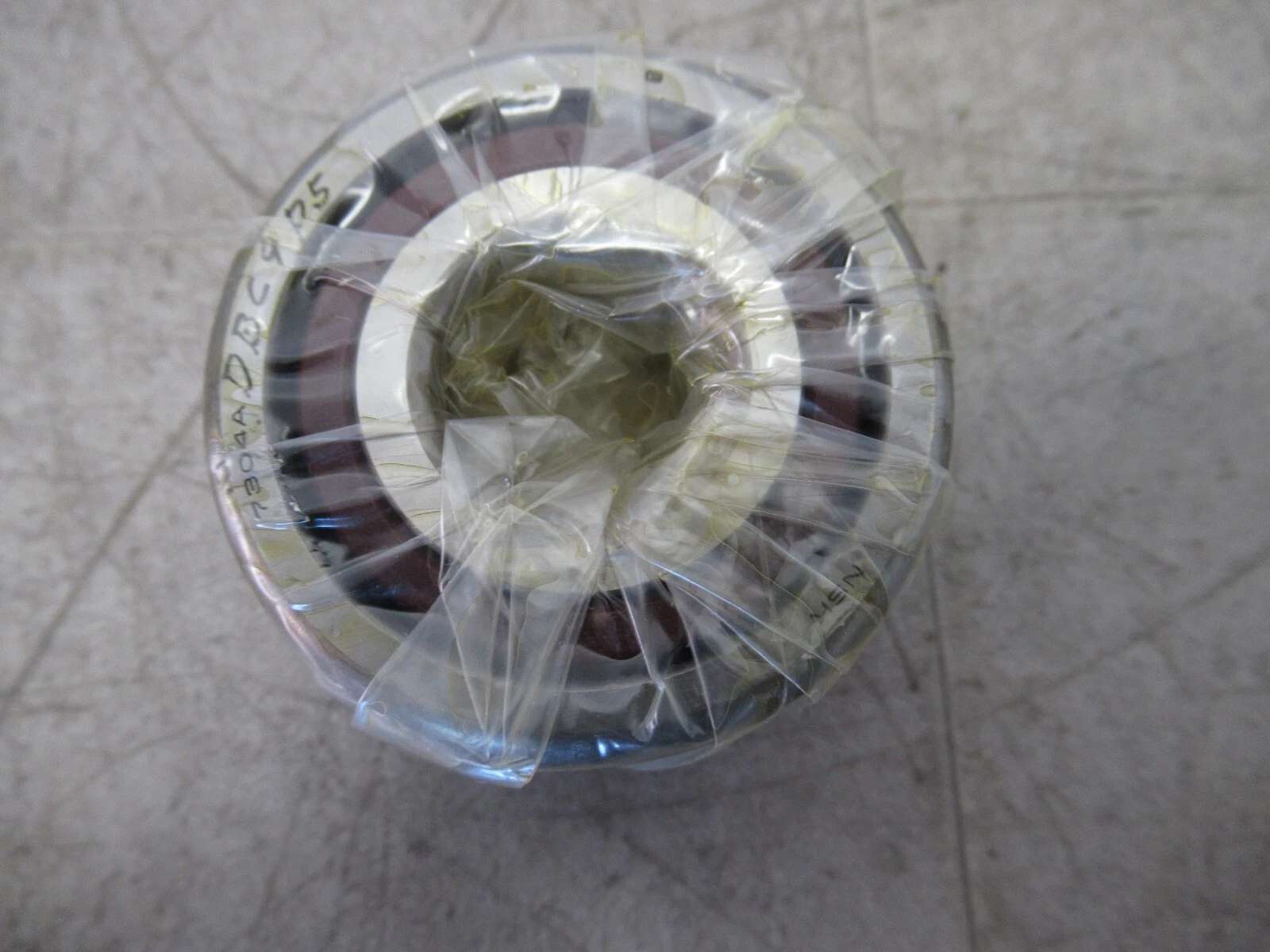

NSK 7304CTDBC7P5 Q 轴承

NSK 7304CTDBC7P5 Q轴承属于角接触球轴承家族，内径20.000 mm、外径52.000 mm、组合厚度30.000 mm。其中C表示接触角为15°，DB代表双列背靠背配对，C7为轻预紧，P5对应ISO 5级精度。该配置在机床主轴、精密机械传动及高速电机等领域有较广泛的应用。

材料与结构方面，轴承套圈与滚动体采用高碳铬轴承钢，经热处理后具备良好的硬度与耐磨性。保持架由酚醛树脂或聚酰胺树脂制成，重量轻且强度适中，能减小高速旋转时的离心力影响。双列背靠背布局使轴向载荷承受方向形成对称支承，同时起到提高整体刚性的作用。轻预紧C7设定可消除内部游隙，使滚动体与滚道保持稳定接触。

工艺上，P5精度等级对尺寸偏差与旋转精度提出较严格的要求。零件经过磨削与超精加工，表面粗糙度控制良好，有利于均匀载荷分布与降低振动。装配过程中对配对高度、预紧量进行精细调整，确保两套轴承在组合状态下受力均衡。酚醛树脂保持架还具备自润滑特性，在常规油脂润滑工况下能保证顺畅运行。

该轴承的主要优点体现在高速性能与刚性表现上。15°接触角使轴向刚度与径向刚度取得平衡，适合承受双向轴向载荷或组合载荷。背靠背配对进一步提高了抗倾覆力矩的能力，在瞬时负载波动时保持旋转精度。轻预紧则可抑制不稳定滑动，降低温升，延长润滑周期。

应用工况方面，该产品适用于中高转速、轻至中等载荷的精密场合。例如数控车床主轴、磨床砂轮轴、印刷机械滚筒支撑及小型高速电机。由于P5精度配合适当预紧，也常用于精密测量仪器或要求低振动的设备中。使用时需注意安装端面的平行度与清洁度，并按规定控制润滑剂用量。
