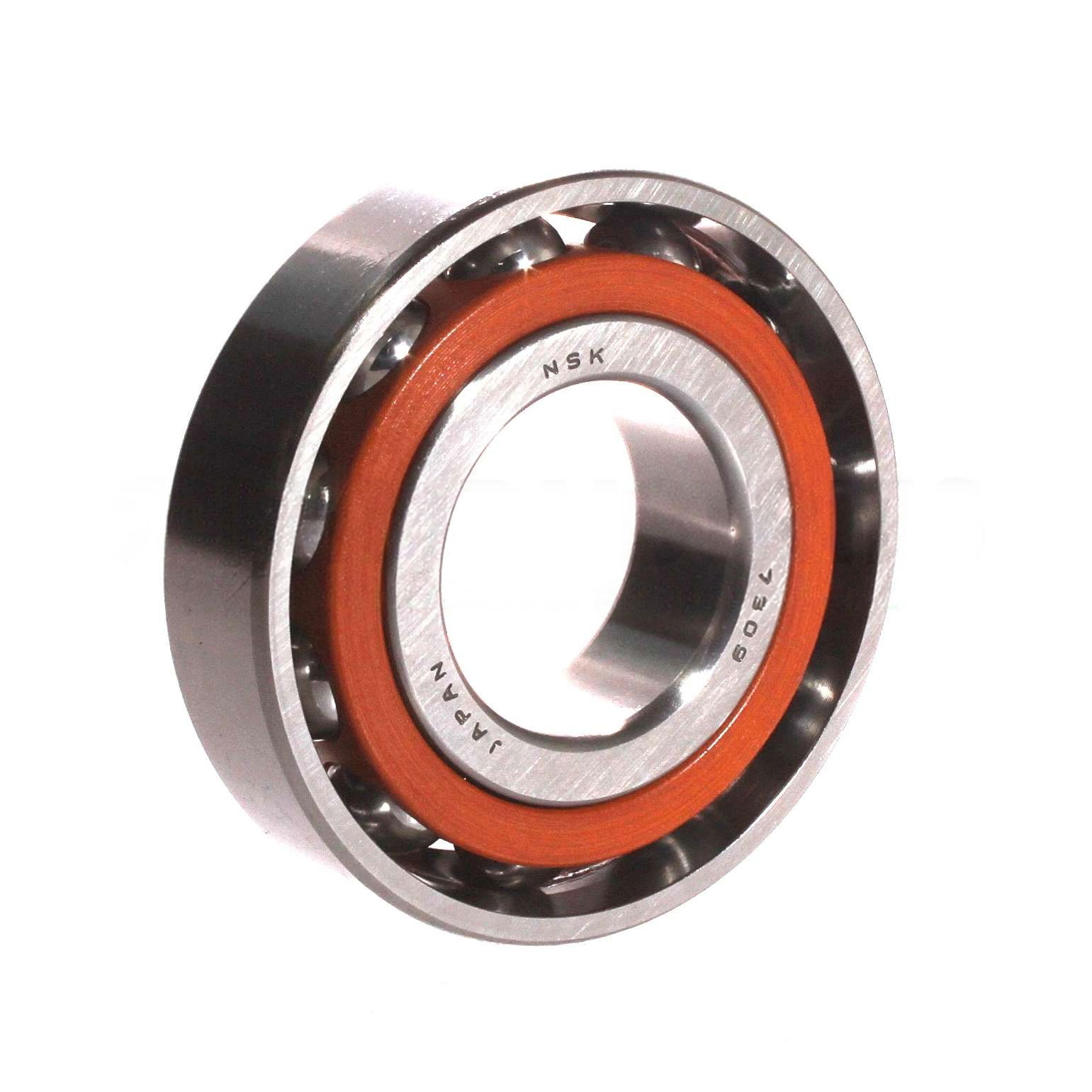

NSK 7309CTP5 Q 轴承

NSK 7309CTP5 Q轴承属于角接触球轴承范畴，基本尺寸为内径45毫米，外径100毫米，厚度25毫米，对应尺寸系列03，即宽度正常同时外径稍大。轴承内径代号09直接对应45毫米孔径。接触角为15度，这一角度设定使轴承在承受径向载荷的同时，能够承担一个方向的轴向载荷，结构上形成一定的轴向刚性。

在材料与保持架方面，该轴承采用酚醛树脂或聚酰胺树脂保持架，这类保持架密度相对较低，转动惯量小，在高速旋转时能有效降低保持架对滚动体的干扰，并且耐磨特性良好。内外圈与滚动体使用高碳铬轴承钢制造，经过淬火和回火处理，获得均匀的硬度和尺寸稳定性。

工艺上，P5级精度属于ISO5级精度，对内圈、外圈以及安装面的几何公差和旋转精度有较严格的控制，适用于对回转精度有要求的设备。角接触球轴承的滚动体与滚道呈点接触或修正线接触，15度接触角使其在轴向载荷下产生合理的接触应力分布。轴承通常需要与另一套角接触球轴承面对面或背对背安装，通过调整预紧力来获得所需的刚性。

应用方面，该型号常用于机床主轴、精密传动装置、高速电机和测量设备等工况。其结构特点决定了它在中等转速和中等载荷条件下能够保持稳定的运行状态。使用中需确保润滑充分，并注意安装时的配合方向，以保证轴向承载能力得到正确发挥。包装形式为商业包装，单个或成对采用金色纸盒不覆膜，便于存放和运输。
