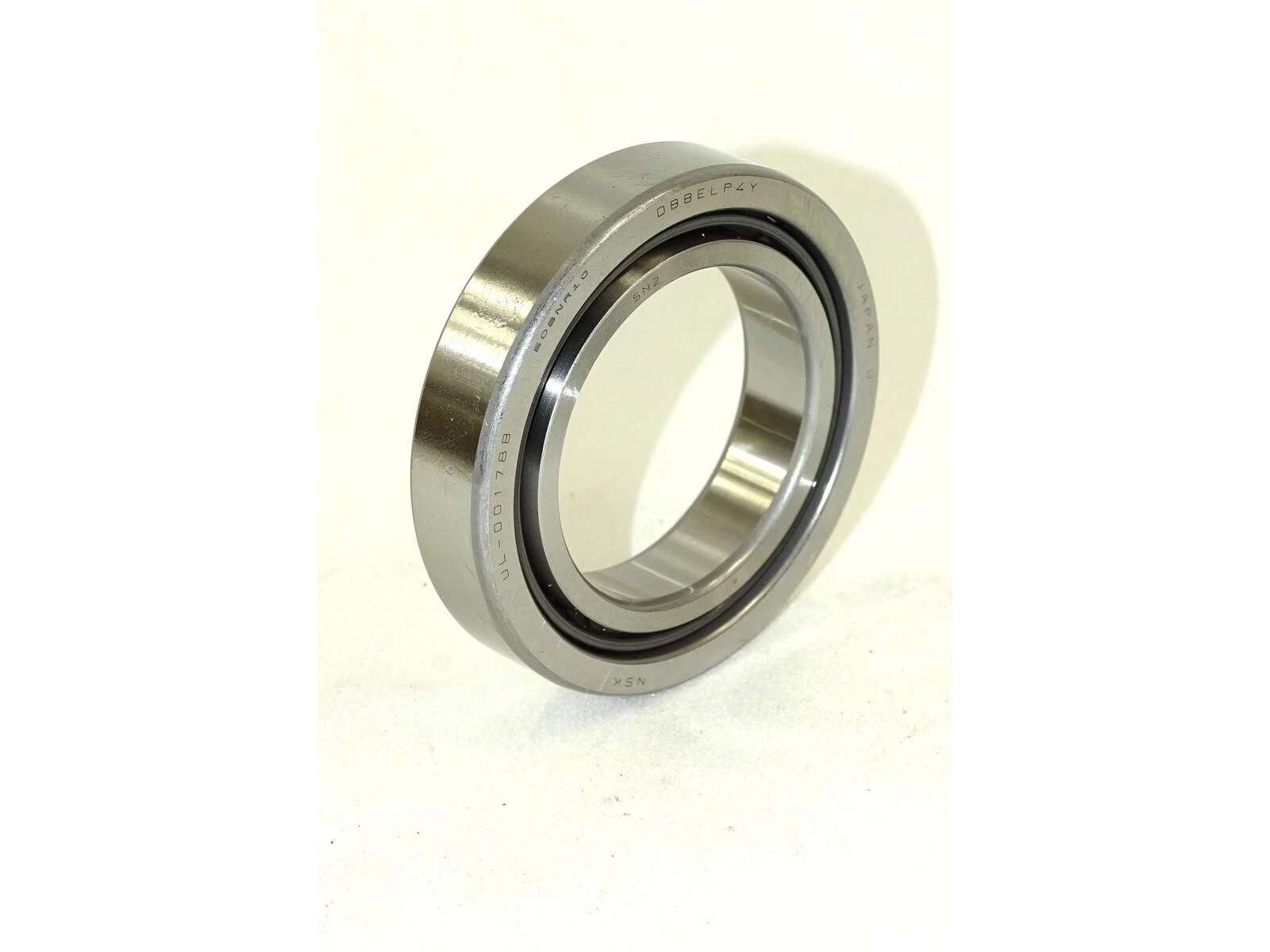

NSK 50BNR10HTYNDBBELP-01 轴承

该型号为四列组合轴承，基本尺寸内径50毫米，外径80毫米，组合厚度64毫米。四列滚动体以串联背靠背方式排列，即“<<>>”配对结构，可承受双向轴向载荷与倾覆力矩。10尺寸系列采用正常宽度与稍小直径的紧凑布局，在有限安装空间内维持稳定的径向承载能力。

滚动体采用氮化硅陶瓷，内外圈为SUJ2轴承钢，构成混合陶瓷轴承。陶瓷材料密度低于钢，高速旋转时离心力较小，发热量有所下降。陶瓷的热膨胀系数较低，温度变化引起的尺寸波动更小。氮化硅与轴承钢配对的摩擦特性有助于改善边界润滑状态，使轴承在润滑剂供应受限或频繁启停的工况下保持可靠运行。

保持架为滚动体引导的聚酰胺树脂材质，具有自润滑特征，连续使用温度上限为120℃。树脂保持架重量轻，可降低高速旋转时的惯性力，减少附加应力。滚动体引导方式有利于维持滚动体的运动一致性，降低振动和噪声。该保持架对润滑剂的兼容性较好，适合采用脂润滑或油雾润滑的主轴系统。

接触角为18°，适用于以径向载荷为主的联合载荷工况。这款轴承组合施加EL微预紧，能够减小内部游隙，提高组合刚度和旋转精度，同时抑制温升。其主要应用于机床主轴、精密磨削装置和高速钻削设备等需要高回转精度与动态支撑的场合。P-01精度代号对应特定的尺寸与旋转精度等级，装配时需严格控制轴颈与壳体孔的配合公差，以发挥其承载特性。
