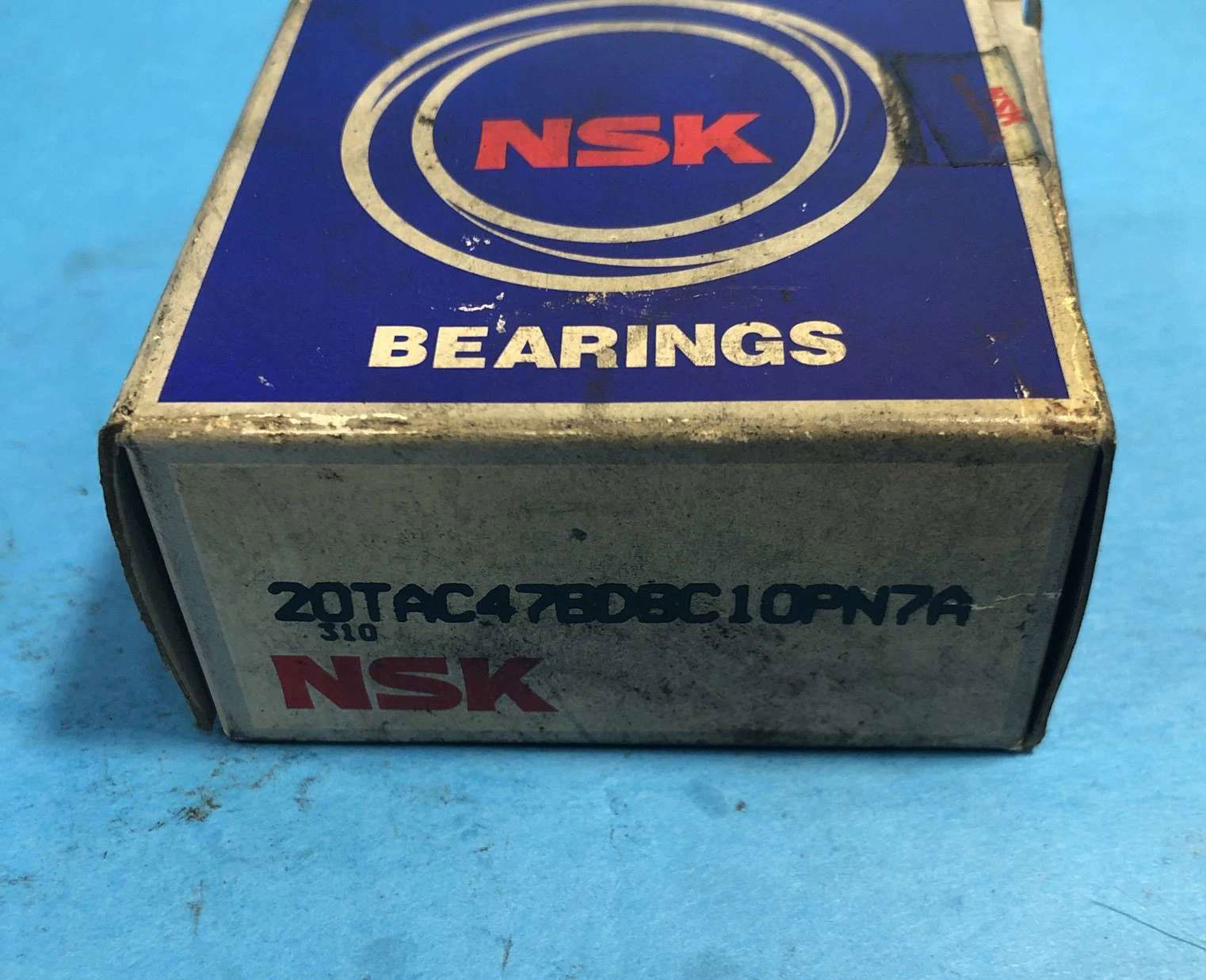

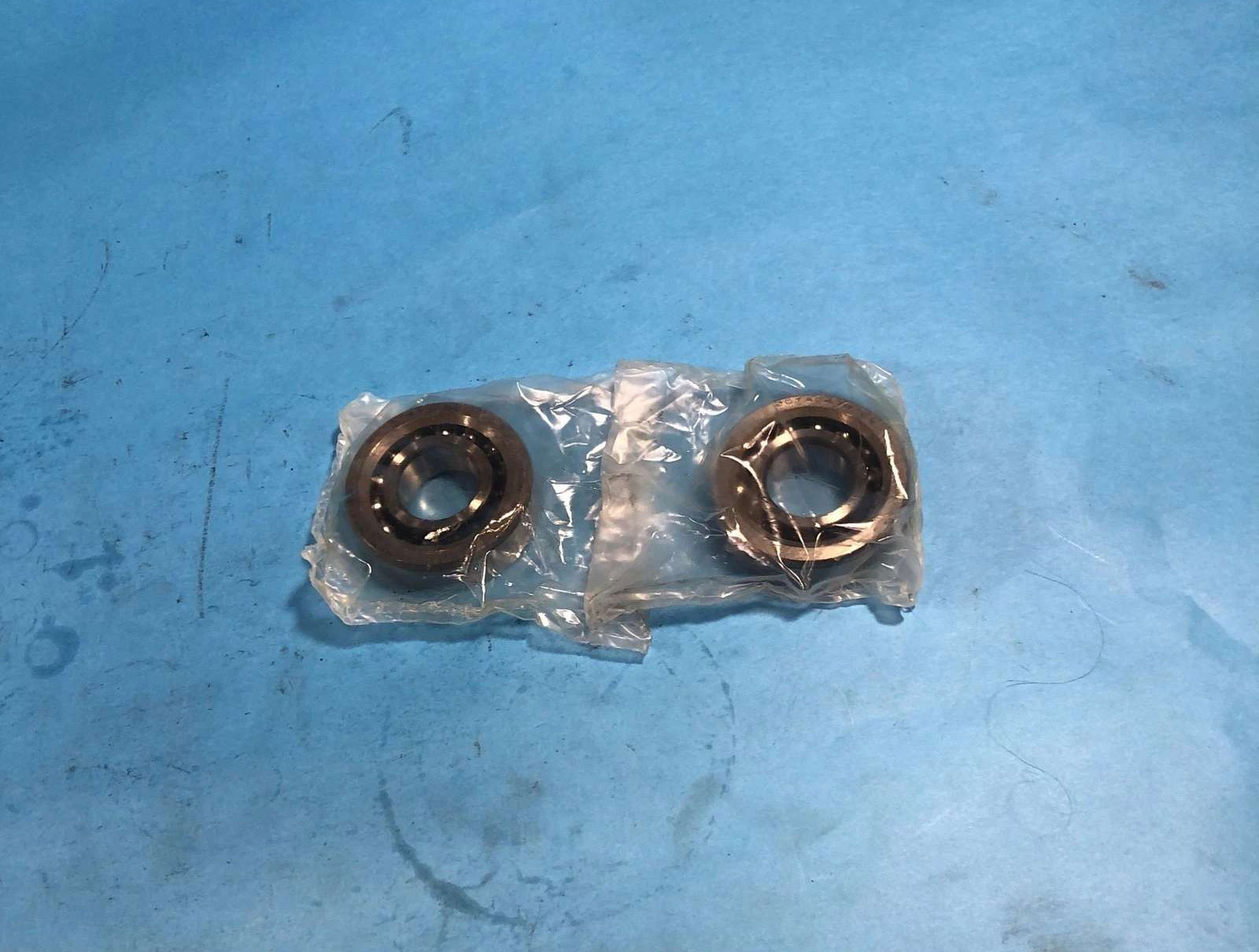

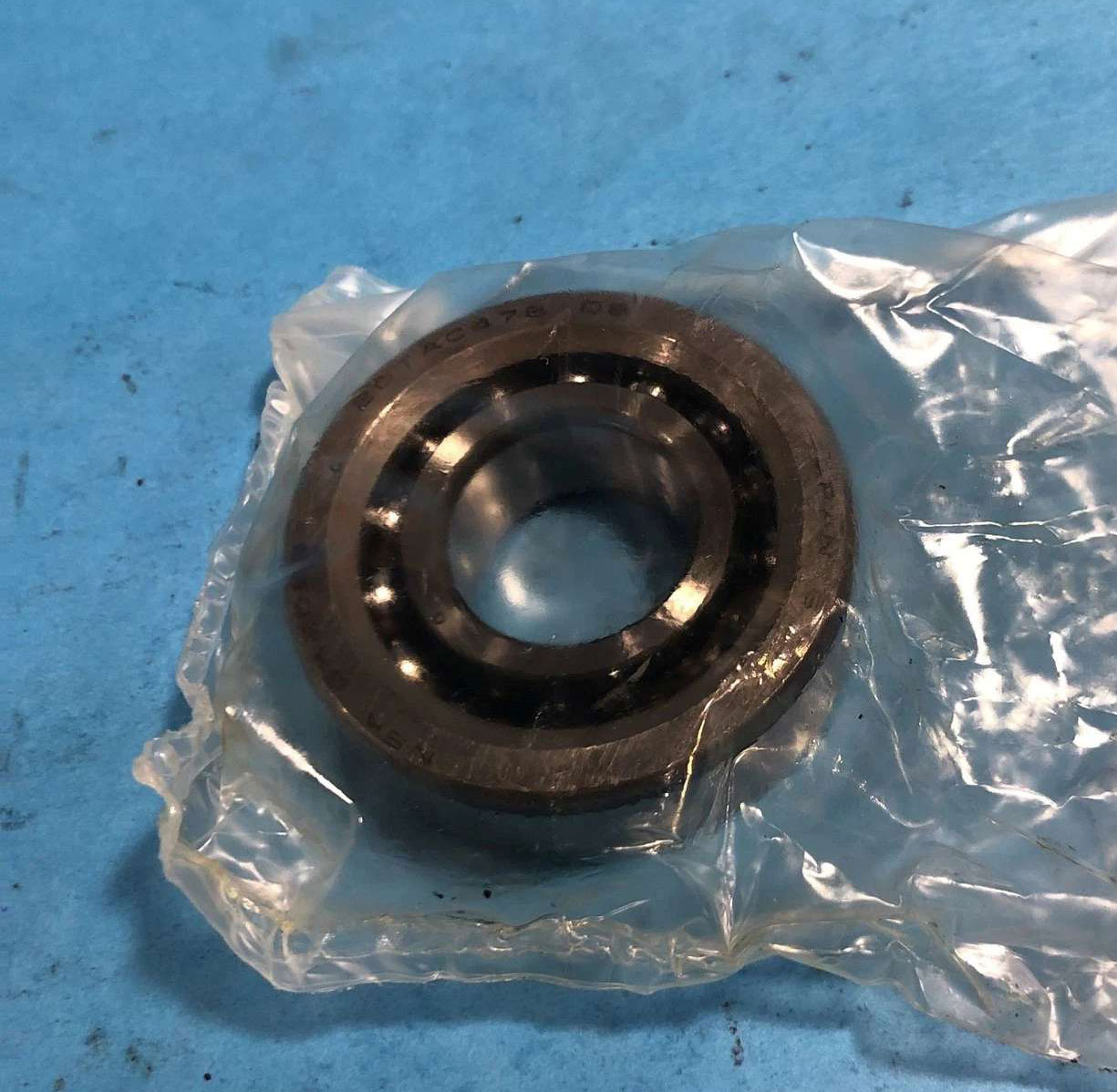

NSK 20TAC47BDBC10PN7A 轴承

NSK 20TAC47BDBC10PN7A轴承属于高刚度滚珠丝杠支承用推力角接触球轴承系列。其基本尺寸为内径20毫米，外径47毫米，厚度15毫米，结构紧凑，适用于安装空间有限的精密传动部位。内径代号20直接对应孔径，外径代号47对应套圈外圆，末位代号与性能等级共同构成完整识别信息。

该轴承的核心特性体现在接触角与配对方式上。代号中的B代表接触角为60度，这一角度设计使轴承在承受轴向载荷时形成稳定的应力分布，利于提升滚珠丝杠的轴向刚性。DB后缀表示双列背靠背配对，即两套轴承的宽面相对安装。这种布局在承受双向轴向载荷时能够均衡受力，减小倾覆力矩对旋转精度的影响。C10代表标准游隙，适用于常规预紧状态下的丝杠支撑；PN7A精度等级接近P4级，能够为定位精度要求较高的进给系统提供旋转稳定性。

材料与工艺方面，套圈和滚动体采用高碳铬轴承钢制造，经真空脱气处理与可控气氛热处理，获得均匀的硬度和组织。滚动体经过精细研磨与分选，圆度和表面粗糙度控制良好。保持架采用尼龙或类似工程塑料，具有良好的自润滑特性和较低的运转噪声。密封设计依据具体配置而定，该型号通常带有防尘盖或接触式密封，可阻挡外部杂质进入轴承内部。

该轴承的主要优点在于高刚度与高速适应性的平衡。60度接触角赋予其较强的轴向承载能力，而双列背靠背配对进一步增强了整体刚性，适合在重切削或快速进给工况下维持丝杠的定位精度。同时，轴承的旋转力矩波动较小，温升控制稳定，有利于延长机床精度保持周期。PN7A等级的加工精度保证了安装后的回转精度，减少了因套圈跳动引起的振动。

应用与工况方面，该轴承广泛用于数控机床、加工中心、精密磨床以及测量设备的滚珠丝杠传动机构。典型工况包括中高转速、轻至中等的轴向载荷，以及需要频繁换向或定位的伺服进给系统。在润滑方面，可使用锂基润滑脂或专用主轴润滑脂，按设备要求的周期进行补给。轴承适用的环境温度范围常规为常温至六十摄氏度左右，湿度较大的车间环境应确保密封完好。安装时需采用专用套筒均匀压入，避免直接敲击套圈端面。该型号在自动化生产线、半导体制造设备以及精密机械臂中亦有应用，其结构形式便于与丝杠轴肩和支承座配合，实现紧凑的轴向支撑布局。对于需要提高传动刚性和响应速度的设备，该轴承可提供可靠的支承解决方案。
