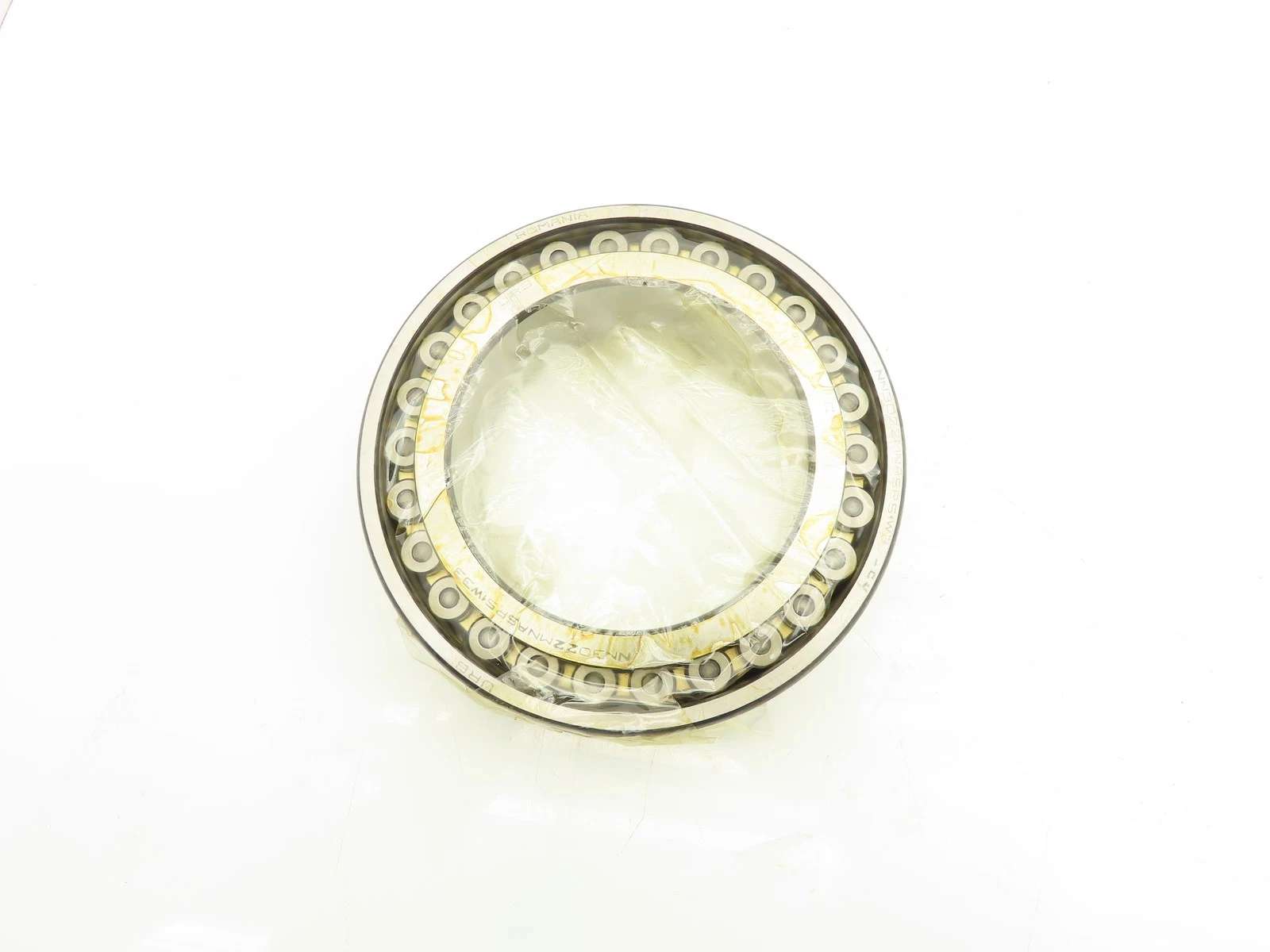

NSK NN3022TBKRCC0P4 Q 轴承
更新日期：2026-07-11 11:20:45
工作日24小时内发货。受理时间：8：00~17：30
温馨提示 ：巴士正品保证 统一开具增值税发票 仅质量问题接受退换货 小额支付宝 大额线下支付
- 数量
-
- -
- +
微信支付
银联支付
产品概要
- 内径（mm）110.00
- 外径（mm）170.00
- 宽度（mm）45.00
- 产地日本
- 发货仓华东
- 标签型号（参考）NN3022TBKRCC0P4 Q
- 内圈型号（参考）NN3022KR
- 外圈型号（参考）NN3022
- 外包装Q
- 游隙CC0
- 精度P4
- 保持器TB
- 滚动体SUJ2
- 套圈材质SUJ2
- 内孔锥度（K）KR
- 重量（参考）3.21kg
代号解释
- NN双列圆柱滚子轴承，内圈双挡边，外圈无挡边，外圈可分离
- 3宽度系列：特宽 3 系列，比2系列更宽，适用于重载应用
- 0直径系列：特轻 0 系列
- 22内径代号，轴承内径：110 mm
- TB滚子引导 PPS 树脂保持架，极限温度 220℃
- KR内圈内孔为圆锥孔（锥度 1:12）
- CC0非互换圆柱滚子，圆锥内孔标准游隙
- P4ISO 4 级精度
- Q商业包装，金色纸盒不覆膜单个或成对包装
产品描述
-
NSK NN3022TBKRCC0P4 Q 轴承属于双列圆柱滚子轴承结构，内圈设计为双挡边，外圈无挡边且可分离。这种配置允许轴承在安装或维护时单独拆卸外圈，便于调整内部游隙或检查滚子组。内圈内孔采用圆锥孔设计（锥度1:12），配合紧定套或直接安装在锥形轴颈上，能够精确调整径向游隙，适应不同的轴系变形和热膨胀需求。
保持架采用滚子引导的PPS树脂材料，极限使用温度达到220°C。PPS树脂具有较好的尺寸稳定性和耐化学腐蚀性，在高温工况下仍能保持一定的机械强度，不易发生变形或碎裂。这种保持架结构对滚子的引导更为平稳，有助于减少高速旋转时的摩擦热和振动，尤其适用于连续运行或温度波动较大的应用场景。
轴承游隙配置为CC0标准游隙，属于非互换圆柱滚子类型。游隙值经过专门优化，在圆锥内孔安装后通过轴向推移内圈可进一步微调，既能补偿轴与轴承座的加工误差，又能保证旋转精度。P4精度等级（ISO 4级）意味着尺寸公差和旋转精度均控制在较高水平，适用于对主轴跳动和运转平稳性有严格要求的设备。
该轴承的宽系列设计（宽度系列3）提供了更大的承载空间，配合双列滚子结构，能够承受较高的径向载荷和一定的轴向力。在机床主轴、精密轧机、造纸机械、风力发电齿轮箱等需要高刚度、高转速和重载支持的工况中，这种轴承可以发挥稳定的支撑作用。需要注意的是，轴承的安装过程应确保圆锥孔与轴颈的配合精度，避免因紧定量不当导致游隙异常或温升过快。
公称型号
- 双列NN型直孔型NN3022-TN-SP
- 双列NN型锥孔型NN3022-K-TN-SP
主要尺寸(mm)
- 内径d110
- 外径D170
- 宽度B45
- r(min)2
- Fw(Ref.)-
- Ew(Ref.)155
额定载荷(KN)
- 基本额定动载荷Cr263
- 基本额定静载荷Cor375
限制速度(rpm)
- 脂润滑6100
- 油润滑7200
允许位移
- 轴向s(mm)1.4
安装尺寸(mm)
- da(min)119
- d1a(min)121
- Da(max)161
- Da(min)157
- ra(max)2
内部游隙(μm)
- 锥孔型CC9(min)10
- 锥孔型CC9(max)25
- 锥孔型CC0(min)20
- 锥孔型CC0(max)35
- 锥孔型CC1(min)25
- 锥孔型CC1(max)50
- 直孔型CC1(min)10
- 直孔型CC1(max)30
润滑孔尺寸(mm)
- dh3
- w6
- No.ofHoles4
重量(kg)
- 参考3.21
