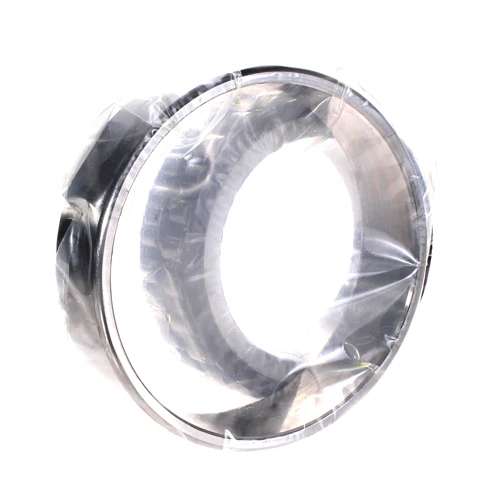

NSK NN3024TBCC1P5 轴承

NSK NN3024TBCC1P5轴承是一款双列圆柱滚子轴承，基本尺寸为内径120.000 mm、外径180.000 mm、厚度46.000 mm。其结构设计中，内圈带有双挡边，外圈无挡边且可分离，这一特性便于安装和拆卸，尤其适用于需要频繁维护或对轴向定位有要求的场合。宽度系列为特宽3系列，相比2系列增加了滚子长度和数量，显著提升了径向承载能力；直径系列为特轻0系列，在保证足够刚度的前提下控制了外径尺寸。

保持架采用滚子引导的PPS树脂材料，这种树脂具有较高的热稳定性，极限使用温度可达220℃。在高温环境下，PPS保持架能够维持良好的形状和导向精度，减少滚子与保持架之间的摩擦生热，同时树脂的轻质特性有助于降低轴承运转时的惯性力，适合中高速旋转工况。此外，滚子引导方式使保持架与滚子之间的接触更为均匀，有利于油膜形成和润滑剂分布，延长轴承寿命。

轴承游隙标注为CC1，属于非互换性圆柱滚子轴承的C1游隙组，即较小的径向游隙范围。这种游隙设计适用于需要较高旋转精度和刚性配合的场景，例如机床主轴或精密传动系统。配合P5级精度（ISO 5级），轴承的内外圈尺寸公差、旋转精度和跳动量均被控制在较严范围内，能够提供稳定的径向跳动和轴向窜动控制。需要注意的是，小游隙轴承在安装时对配合过盈量较为敏感，应按照推荐公差选择轴和壳体。

在应用方面，该轴承常被用于重载、高刚度要求的机械设备中，如大型机床主轴、轧机辊颈、印刷机滚筒以及各种工业齿轮箱。其双列结构能承受较大的径向负荷，而可分离的外圈使得轴承组件的安装调整更为灵活。在工况上，它适合中等转速（如2000-4000 rpm）下连续运行，尤其在存在冲击负载或瞬时过载的场合，其增强的滚子数量与宽度提供了额外的安全裕度。需要注意的是，该轴承不承受轴向载荷，因此在轴系设计中需要额外配置推力轴承或角接触轴承来应对轴向力。
