NSK NU1022 5 轴承

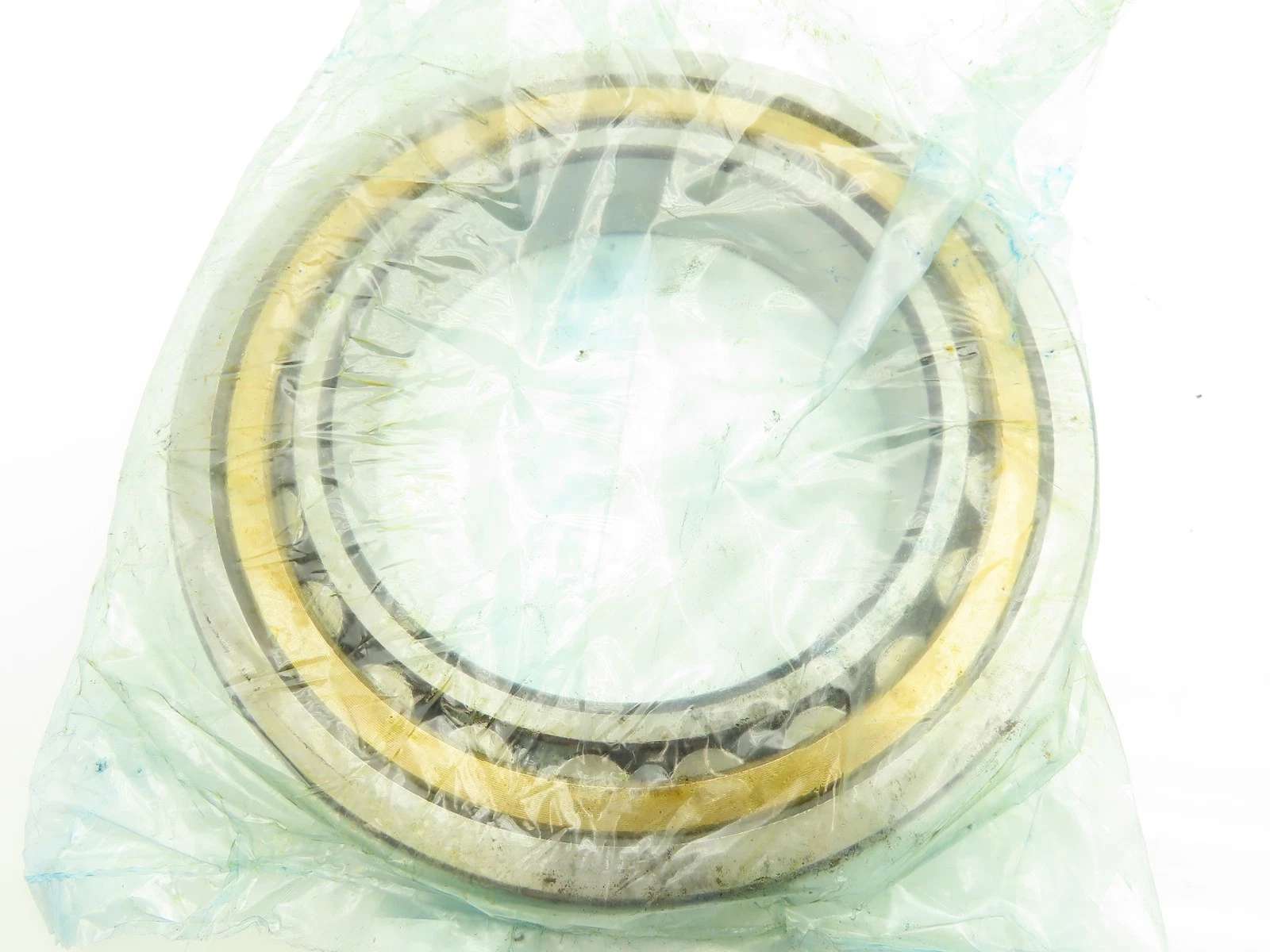

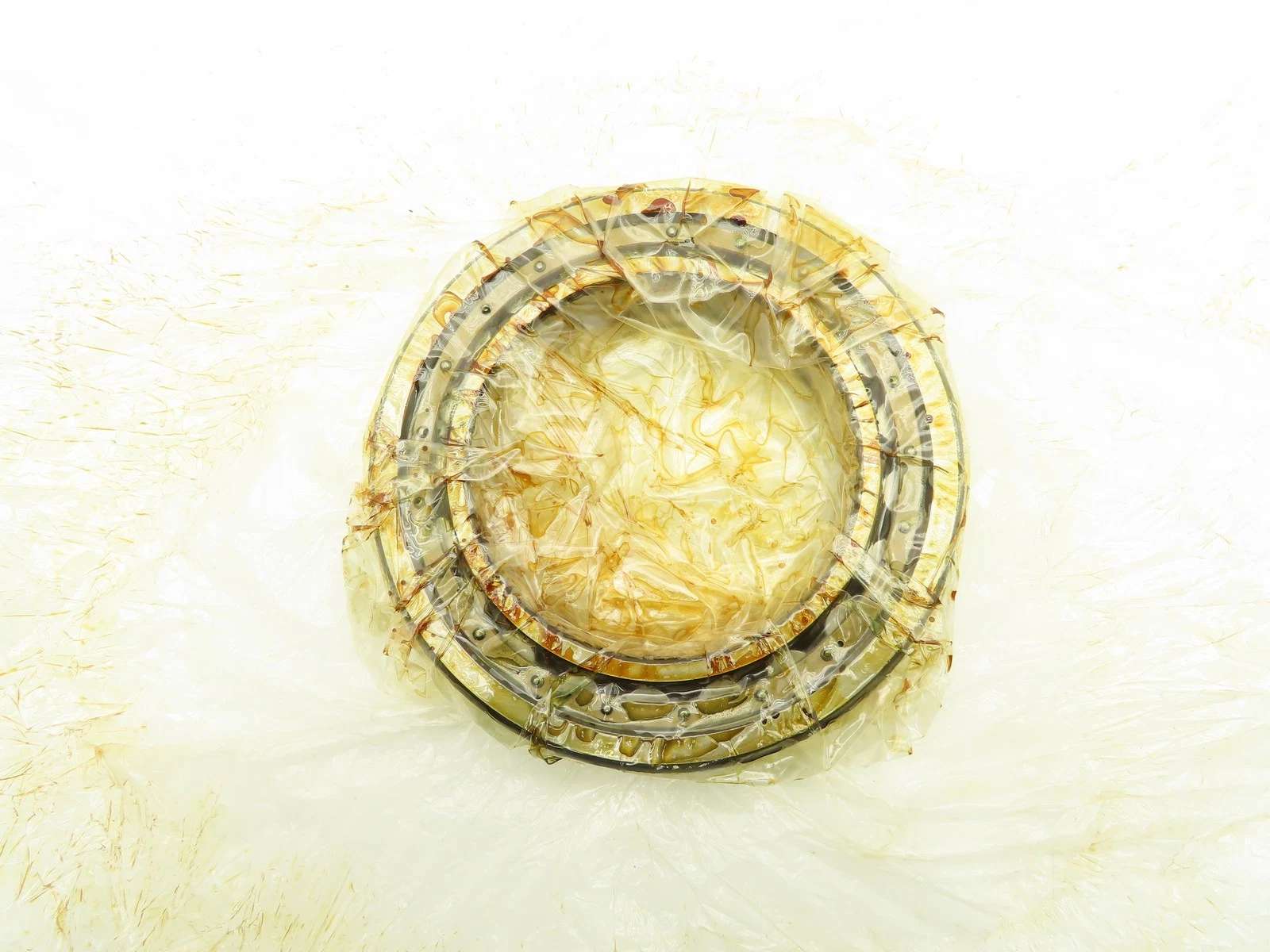

NSK NU1022 5轴承是一款内径110毫米、外径170毫米、厚度28毫米的圆柱滚子轴承。其型号中“NU”表示外圈双挡边、内圈无挡边且内圈可分离的设计，“1”为正常宽度系列，“0”为特轻直径系列，“22”对应110毫米内径，“5”代表商业包装、蓝色纸盒单个包装。

设计特性：内圈可分离与径向承载优势：

NU1022轴承的内圈无挡边，外圈双侧设有挡边，内圈可独立分离。这一结构使轴承在安装或拆卸时，内圈与滚子保持架组件可单独从轴上取下，尤其适用于需要频繁维护或轴肩定位复杂的设备。圆柱滚子轴承的滚子与滚道呈线接触，因此具备较高的径向载荷承载能力，同时允许轴与轴承座之间存在一定的轴向位移，适应温度变化或装配误差引起的热膨胀。

材料与工艺：高纯净度钢材与精密加工：

轴承套圈和滚子采用经真空脱气处理的铬合金轴承钢，材料内部夹杂物含量较低，组织均匀性良好。滚子经过精密磨削，其圆柱度与表面粗糙度控制在合理范围内，配合保持架采用钢制或铜制实体保持架，确保滚子运转轨迹稳定。热处理环节采用马氏体淬火加低温回火工艺，使套圈和滚子获得均匀的硬度分布，兼顾耐磨性与韧性，减少早期疲劳剥落的可能。

应用工况：高速旋转与高刚性需求场景：

由于特轻系列设计缩小了轴承截面尺寸，NU1022轴承在相同内径条件下具备较轻的重量和较小的惯性矩，适合用于中等转速至较高转速的旋转轴系。例如机床主轴、精密磨床、离心机、电机以及传动箱等设备。其径向刚度较高，能有效抑制轴在径向负荷下的挠曲变形。值得注意的是，该轴承不适用于承受纯轴向载荷，轴向定位需依赖其他结构（如轴肩、挡圈或配对使用的推力轴承）。

综合优点：便于维护且适应温度波动：

内圈可分离特性简化了安装流程，尤其当轴承与轴采用过盈配合时，无需将整个轴承压入轴颈，降低了操作风险。圆柱滚子结构在高速运行时发热量相对较低，配合适当润滑，能持续稳定工作。轴承外圈双挡边设计限制了滚子的轴向位移，防止滚子脱落，同时允许内圈在轴上有一定量的轴向游动，补偿因热膨胀导致的轴向尺寸变化。
