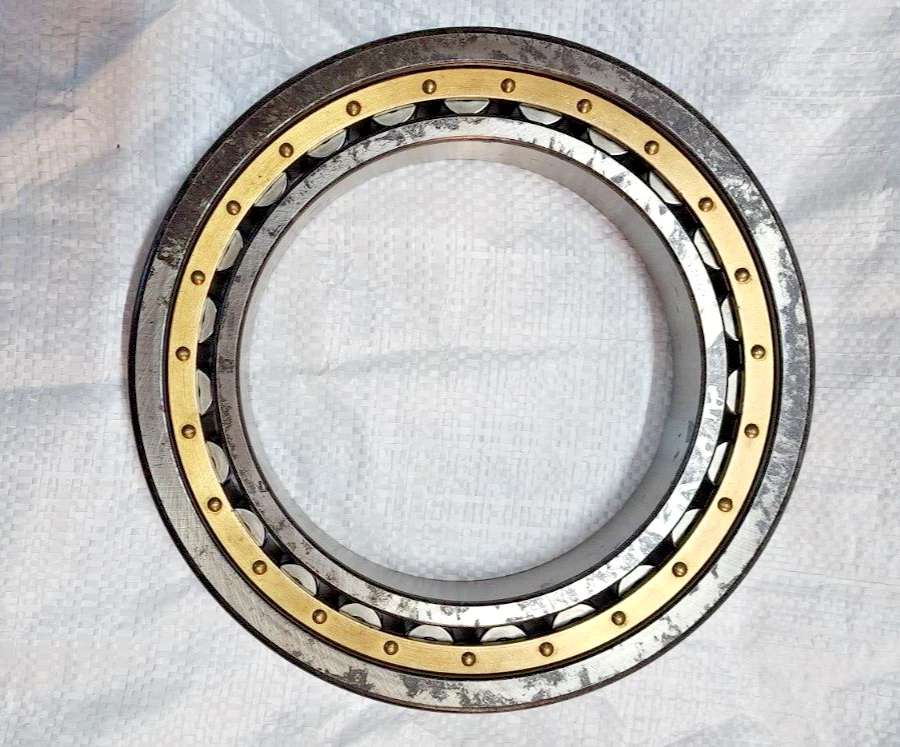

NSK NU1034 轴承

NSK NU1034轴承属于圆柱滚子轴承系列，具体型号为NU1034，基本尺寸为内径170毫米、外径260毫米、厚度42毫米。该轴承采用NU结构设计，外圈带有双挡边，内圈无挡边，使得内圈可以沿轴向分离，便于安装与拆卸。宽度系列为1（正常系列），直径系列为0（特轻系列），内径代号34对应170毫米。

一、结构与特性：

NU1034轴承的核心特征是内圈无挡边，允许内圈相对于外圈在轴向方向自由滑动。这种设计能够有效补偿因轴热膨胀或安装误差引起的轴向位移，避免因热胀冷缩导致轴承内部产生过大的轴向应力。轴承主要承受纯径向载荷，不承受轴向载荷。圆柱滚子与滚道之间为线接触，接触应力分布均匀，具备较高的径向刚度和承载能力。由于内圈可分离，安装时可根据轴和壳体结构分别装配，维护更为便利。

二、材料与工艺：

轴承套圈和滚子通常选用高碳铬轴承钢（如GCr15）或渗碳钢，经过真空脱气处理，材料纯净度较高，能够减少非金属夹杂物对疲劳寿命的影响。滚子表面经过精密磨削和超精加工，滚子母线常采用对数曲线修形，以改善边缘应力集中，降低边缘剥落风险。保持架多采用黄铜或钢制实体保持架，确保滚动体均匀分布并引导滚子稳定运转。热处理工艺包括淬火加低温回火，使套圈和滚子获得均匀的硬度分布和尺寸稳定性。

三、优点与适用工况：

该轴承的主要优点在于高径向承载能力、低摩擦转矩以及允许轴向位移的自适应能力。在高速运转条件下，圆柱滚子轴承的摩擦发热量低于同尺寸的球轴承，适合中等转速至较高转速的工况。同时，内圈无挡边的结构简化了壳体设计，无需预留轴向膨胀间隙。典型应用领域包括机床主轴、电机、减速机、离心泵、轧机、工业风机等设备。这些设备常在重载、中高速、温度变化较大的环境下运行，NU1034轴承能够适应轴的热伸长，维持设备运行的稳定性。需要注意的是，该轴承不能承受轴向载荷，安装时应确保轴向定位面与轴承挡边配合正确，避免额外轴向力作用。
