NSK NU220ETC3 *5 轴承

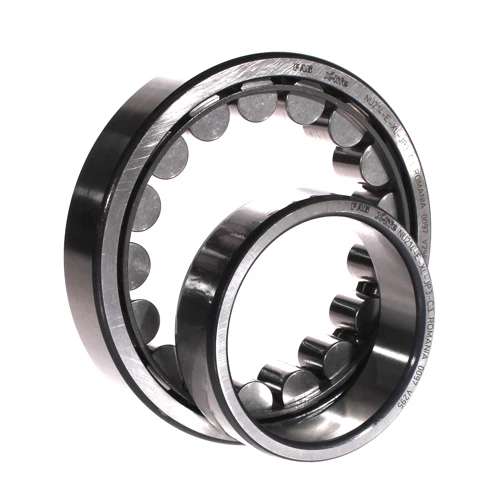

NSK NU220ETC3 *5轴承是一款圆柱滚子轴承，内径100mm、外径180mm、厚度34mm，属于02尺寸系列。其主要特征包括NU结构形式、高承载设计、外圈引导酚醛树脂保持架以及C3游隙，适用于多种旋转机械工况。

结构设计与承载能力：

该轴承采用NU型设计，外圈带双挡边，内圈无挡边且可分离。这种结构便于安装与拆卸，尤其适用于需要轴与轴承座分别调整的场合。E后缀代表高承载设计，通过优化滚子数量、长度及接触轮廓，提升了径向载荷能力。相较于标准设计，它能在同等尺寸下承受更高的负荷，适用于重载或冲击载荷场景。

保持架材料与引导方式：

T标识表明保持架采用外圈引导的酚醛树脂材料。酚醛树脂具有自润滑性和低摩擦特性，在高速运转中能减少磨损和发热。外圈引导方式使保持架与滚子运动更稳定，避免保持架与内圈接触产生的额外阻力。这种组合适用于较高转速和温度波动范围，常用于机床主轴、电机及齿轮箱等对运转平稳性有要求的设备。

游隙特性与适用工况：

C3游隙值大于标准CN游隙，主要针对工作温度与安装过盈量较大场合。轴承在运转中因内部摩擦和外部热源导致温度升高时，内圈与轴的膨胀会缩小原始游隙。C3游隙预留了额外间隙，可防止热膨胀后游隙消失引发卡滞或异常磨损。因此，该轴承适用于环境温度变化显著或需要压配合安装的设备，如大型电机、离心泵及压缩机。

材料与工艺特点：

轴承套圈和滚动体采用渗碳或电渣重熔轴承钢，经热处理获得均匀的硬度和耐磨性。精密磨削工艺保证滚道与滚子的接触精度，降低振动与噪声。外圈引导保持架的加工精度高，能维持长期稳定运行。商业包装（*5）为单个蓝色纸盒，便于仓储和运输防护。整体上，这款轴承在通用工业领域表现均衡，适合中等以上转速、重载及温度波动工况，如冶金机械、矿山设备及工业风机。
