NSK NU2224W 轴承

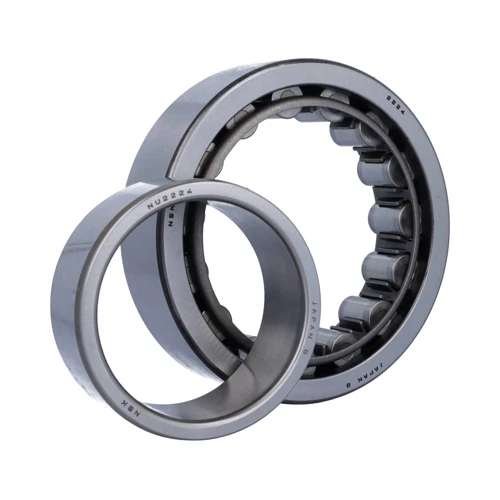

NSK NU2224W轴承是一款圆柱滚子轴承，内径120 mm、外径215 mm、厚度58 mm。其结构采用外圈双挡边、内圈无挡边的设计，内圈与滚子、保持架组件可分离安装。这一特性使轴承在安装或拆卸时，内圈与外圈能够独立操作，便于配合轴与轴承座的配合调整。

该轴承的保持架采用钢板冲压冠形结构，材料为优质冷轧钢板。冲压工艺保证了保持架各窗孔尺寸的一致性，同时冠形设计能够引导滚子均匀分布，减少滚子之间的碰撞摩擦。与实体铜保持架相比，钢板冲压保持架质量更轻，在高速运转时离心力更低，适用于中等转速工况。

轴承的滚子与套圈选用高碳铬轴承钢，经过严格的淬火与回火热处理，获得稳定的基体组织和表面硬度。内外圈滚道经过精密磨削，表面粗糙度控制在较低水平，从而降低滚子与滚道间的摩擦热量。圆柱滚子在轴承中呈线接触，径向承载能力较为突出，适合承受重载荷和冲击载荷。

在应用方面，NU2224W通常用于机床主轴、减速机、轧机辊颈、大型电机等设备。由于内圈无挡边，轴承能够补偿轴与壳体间的轴向相对位移，适应因热膨胀引起的长度变化。配合外圈双挡边，该轴承可承受一定的轴向定位，但通常不作为主要轴向承载部件。

工况适应性上，该轴承可在-40℃至+120℃温度范围内稳定工作，润滑方式可选择油浴润滑或脂润滑。当采用润滑油循环时，冠形保持架便于油液通过，带走摩擦热量。在正常润滑和维护条件下，该轴承能够保持较长的使用寿命。

需要注意的是，圆柱滚子轴承对轴与轴承孔的同心度要求较高，安装时应避免偏斜。NU2224W属于宽系列轴承，厚度较大，其内部滚子数量更多，径向承载能力优于窄系列同外径产品，但同时需要更充足的安装空间。
