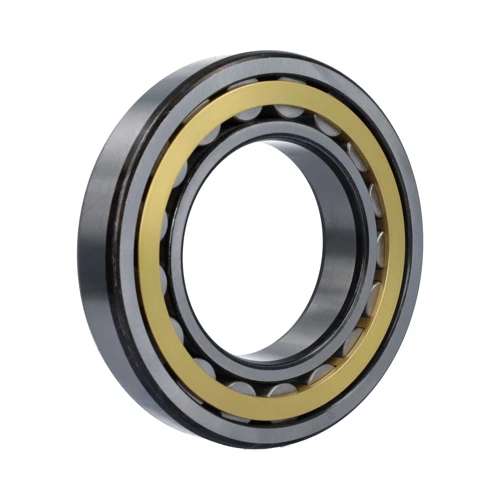

NSK NU224EMC3*LR 轴承
更新日期：2026-08-01 09:11:07
工作日24小时内发货。受理时间：8：00~17：30
温馨提示 ：巴士正品保证 统一开具增值税发票 仅质量问题接受退换货 小额支付宝 大额线下支付
- 数量
-
- -
- +
微信支付
银联支付
产品概要
- 内径（mm）120.00
- 外径（mm）215.00
- 宽度（mm）40.00
- 产地LR-沈阳
- 发货仓华东
- 标签型号（参考）NU224EMC3*LR
- 内圈型号（参考）NU224EC3
- 外圈型号（参考）224E
- 游隙C3
- 精度P0
- 保持器EM
- 滚动体轴承钢
- 套圈材质轴承钢
- 重量（参考）6.43kg
代号解释
- NU圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
- 2尺寸系列：02系列（宽度正常，外径正常）
- 24内径代号，轴承内径：120 mm
- E加强型滚子，高承载设计
- M滚子引导，机加工黄铜窗式保持架
- C3C3 游隙（大于 CN 游隙）
- *LR产地：沈阳
产品描述
-
NSK NU224EMC3*LR轴承属于单列圆柱滚子轴承，基本尺寸为内径120.000 mm、外径215.000 mm、厚度40.000 mm，对应02尺寸系列。其结构采用外圈双侧挡边、内圈无挡边的可分离设计，内圈可单独拆卸，便于安装与维护，尤其适用于需要频繁拆装或轴系配合紧密的场合。
在承载性能方面，该轴承采用E型高承载设计，滚子长度与直径经过优化，额定动载荷和静载荷相比标准系列有明显提升，能够承受较大的径向负荷。同时，C3游隙的设置使轴承在工作温度升高或轴与外壳存在温差时，仍能保持稳定的内部间隙，避免因热膨胀导致滚子卡滞或预紧力异常。这一特性特别适合轴系存在热伸长或需要补偿轴向位移的工况。
保持架选用铜合金（M代号）材质，通过精密加工成型。铜合金保持架在高温环境下具备良好的耐磨性和尺寸稳定性，同时与滚子接触面润滑效果更佳，有助于维持滚动体均匀分布，减少高速运转时的振动和噪声。此外，铜合金材料对润滑剂中的杂质具有一定的耐腐蚀能力，延长了轴承在中等污染环境下的使用寿命。
轴承内圈无挡边，允许轴与轴承座之间发生相对轴向位移，因此常被用作浮动端支撑，与另一侧的固定轴承配合吸收轴的热膨胀。在机床主轴、电机、减速机、离心机以及纺织机械中，该轴承能够适应中等转速至高转速运行，并承受持续的重载径向力。整体来看，NU224EMC3*LR通过结构优化与材料选择，在可靠性和适应性方面表现均衡，适合要求轴向游动、径向承载能力明确的机械传动系统。
公称型号(按保持器区分)
- 车削铜铆接式NU224EM
- 车削铜窗式NU224EML
- 冲压钢NU224W
- 尼龙NU224ET
主要尺寸(mm)
- 内径d120
- 外径D215
- 厚度B40
- r(min)2.1
- r1(min)2.1
- Fw143.5
额定载荷(KN)
- 基本额定动载荷Cr335
- 基本额定静载荷Cor420
极限速度(rpm)
- 热参考速度3,600
- 机械转速5300
- 脂润滑3,000
安装尺寸(mm)
- da(min)131
- db(min)131
- db(max)140
- dc(min)146
- dd(min)156
- Da(max)204
- ra(max)2
- rb(max)2
重量(kg)
- 重量(kg)6.43
