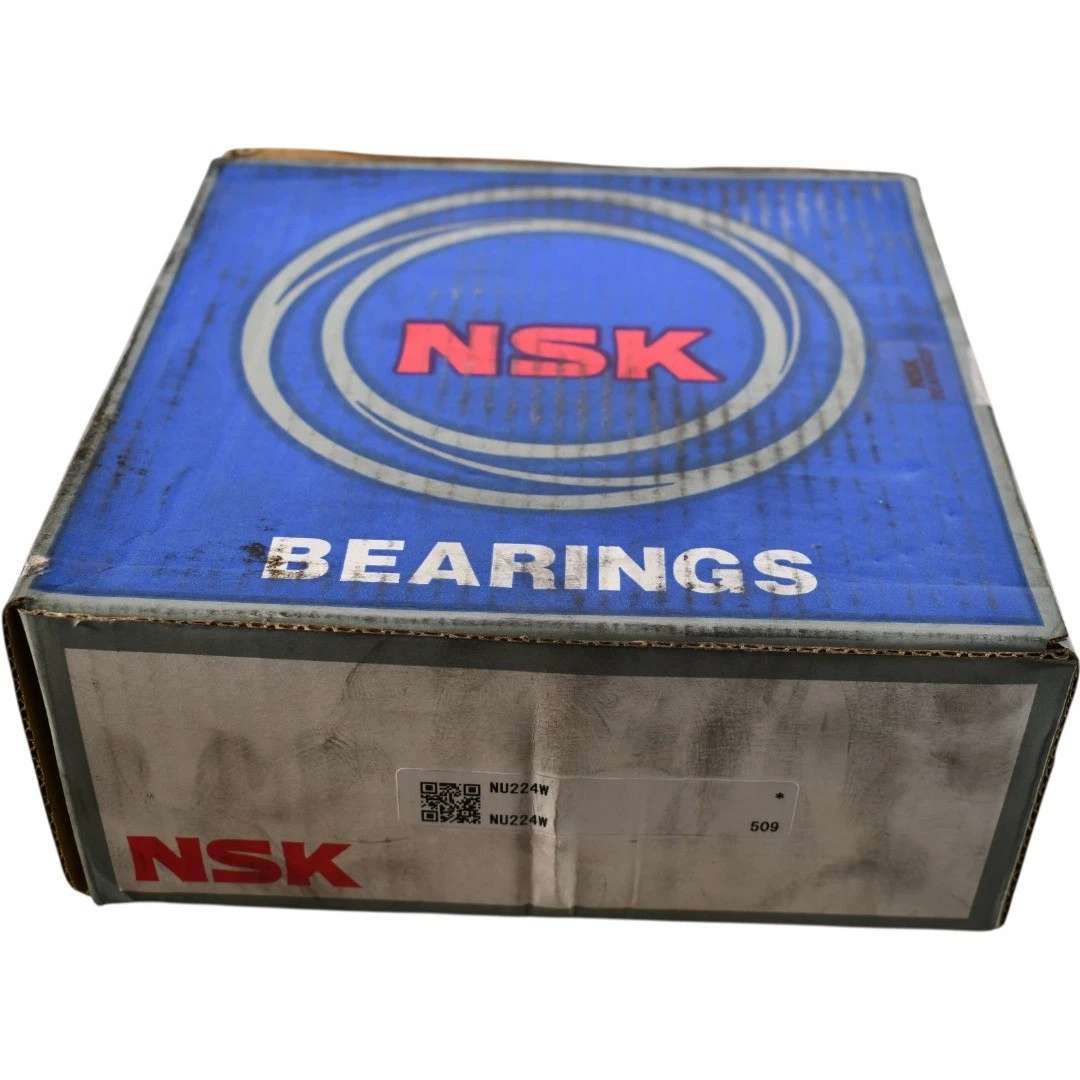

NSK NU224W LR *5 轴承

NSK NU224W LR *5轴承是一款圆柱滚子轴承，基本尺寸为内径120毫米、外径215毫米、厚度40毫米，属于02尺寸系列。其型号中的“NU”代表外圈双挡边、内圈无挡边、内圈可分离的结构形式，这一设计使其在安装和拆卸时具有便利性，尤其适用于需要轴向位移补偿的场合。

从结构特性来看，该轴承的内圈可分离，允许轴与轴承座之间存在一定的轴向相对移动。这种特性使其能够适应因温度变化或安装误差引起的轴向热膨胀，减少内部应力积累。同时，外圈双挡边确保滚子被有效引导，保持稳定的径向承载能力。这类轴承主要承受径向载荷，对轴向载荷承受能力有限，但在自由端支撑应用中表现突出。

在材料和制造工艺方面，该轴承采用钢板冲压冠形保持架，这种保持架具有轻量化、强度适中的特点，能够在中等转速下保持滚子的均匀分布。钢板材质经过冲压成型，表面处理到位，减少了与滚子的摩擦损耗。NSK作为轴承制造企业，其沈阳产地的生产线在工艺精度控制上较为成熟，保证轴承的尺寸公差和旋转精度符合行业标准。

该轴承的突出优点在于其拆装便捷性和热膨胀补偿能力。内圈可分离的设计使得维修时无需拆卸轴或轴承座，仅将内圈单独取出即可更换滚子或检查轨道。这一特性在大型设备维护中显著节省工时。另外，钢板冲压保持架相比黄铜或聚合物保持架，在成本控制和耐冲击性方面有平衡表现，适合连续运行工况。

应用方面，NU224W LR *5轴承常见于电机、机床主轴、减速器、离心泵等设备。在电机中，常作为非定位端轴承使用，配合另一侧定位轴承吸收轴向力。在机床传动系统中，其径向刚度较高，有助于维持旋转精度。对于减速器或泵类设备，该轴承能承受中等径向负荷，并在一定振动环境下保持稳定运行。

从工况适应性来看，该轴承适宜在-30°C至+150°C的温度范围内工作，润滑方式可为脂润滑或油润滑。其转速上限受保持架材料和游隙影响，通常适合中速运转。对于存在冲击或轻微不对中的场合，圆柱滚子轴承的线接触设计具有较好耐受性，但需避免急剧的轴向冲击。综合而言，这款轴承在定位与游动结合的结构设计中，为机械传动提供了可靠支撑。
