NSK NU224WC3 *5 轴承

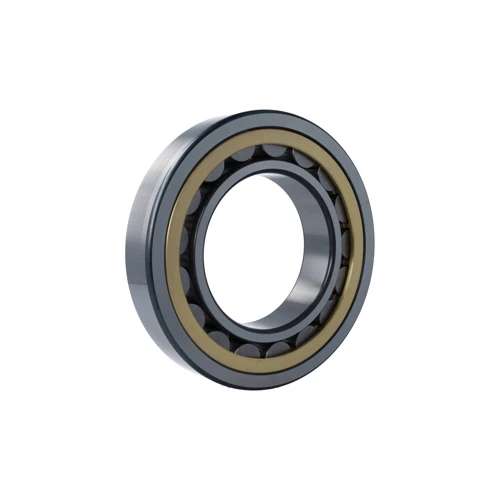

NSK NU224WC3 *5轴承属于单列圆柱滚子轴承，结构上采用外圈双挡边、内圈无挡边的设计。这种分离式结构允许内圈与外圈在安装时独立操作，便于轴与轴承座的配合调整。内圈可沿轴向自由移动，因此能够有效补偿轴因温度变化产生的热膨胀，避免内部轴向力产生。外圈双挡边对滚子起到引导作用，限制滚子轴向位移，同时保持滚子与滚道的正常接触。

该轴承选用钢板冲压冠形保持架，这种保持架由薄钢板冲压成形，整体重量轻且具有一定韧性。在常规转速范围内，保持架能够牢固引导滚子，减少滚动体之间的摩擦和噪音。保持架与滚子之间的间隙经过精确控制，适合连续运转工况，尤其在中高速应用场合表现稳定。

游隙等级为C3，即大于标准CN游隙。这一设定考虑了轴承在工作状态下因过盈配合或温升引起的径向游隙减少。C3游隙适用于内圈与轴采用较紧配合、或工作温度明显高于环境温度的场合。适当增大初始游隙，能够维持轴承内部合理的运转间隙，避免因游隙过小导致滚动体卡滞或发热加剧。

在材料与工艺方面，轴承套圈与滚子选用高碳铬轴承钢，经过锻造、球化退火、淬火与低温回火处理，获得均匀的组织与硬度。滚动表面经过精密磨削与超精加工，几何精度与表面粗糙度达到设计标准。这些工艺措施保障了轴承的旋转精度与承载能力，同时提高了疲劳寿命。

应用上，NU224WC3 *5轴承适合承受较大的径向载荷，而轴向自由移动特性使其特别适合作为浮动端轴承使用。常见应用领域包括大中型电机、机床主轴、离心泵、减速机以及造纸机械等。工况要求转速适中，温度变化范围不宜过于剧烈，润滑条件良好。对于需要高径向承载力且允许轴向位移的传动系统，这一型号是适用选择。
