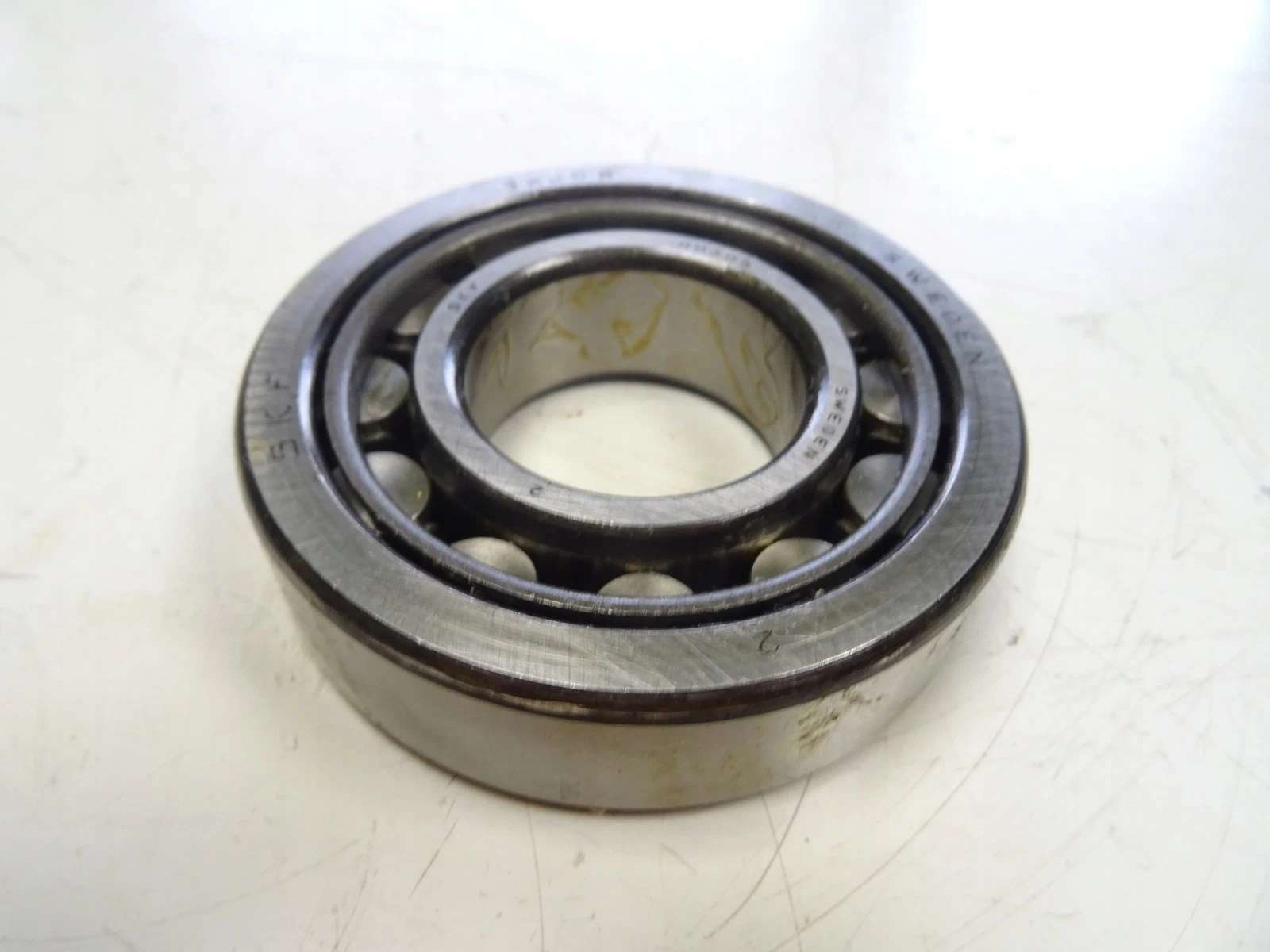

NSK NU309EMC3 轴承

NSK NU309EMC3轴承属于圆柱滚子轴承，内径45毫米，外径100毫米，厚度25毫米。

其结构为内圈无挡边、外圈双挡边，内圈与滚子保持架组件可分离。

这种设计允许轴承在轴向进行相对位移，补偿轴热膨胀或安装误差，适用于需要轴向自由度的工况。

该轴承采用高承载设计（代号E），通过优化滚子数量或尺寸分布，提升了径向载荷能力。

在相同外形尺寸下，其额定动载荷相比标准设计有明显提高，适合重载或冲击载荷场景。

铜合金保持架（代号M）具备良好的耐磨性和导热性，在高转速或高温环境中仍能保持稳定运行。

保持架与滚子间的摩擦系数较低，有助于降低温升和减少维护频率。

C3游隙（大于普通游隙）为轴承预留了膨胀空间，适合内圈与轴采用过盈配合、外圈与壳体采用间隙配合的安装方式。

当设备工作温度上升导致轴壳温差较大时，C3游隙可避免内部游隙消失引发的滚动体卡滞或异常发热。

在材料方面，套圈和滚子采用经过特殊热处理的轴承钢，硬度均匀且韧性适中，能够承受反复接触应力。

制造工艺上，滚动面经过精密磨削和超精加工，表面粗糙度低，运转噪声小，有利于延长轴承使用寿命。

这类轴承常见于机床主轴、电机、减速机、轧机辊道以及泵类设备中，尤其适合需要承受高径向载荷且允许轴向滑移的传动部位。

例如在电机中，它常作为非定位端轴承，配合另一侧定位轴承共同支撑转子。

在工况方面，其适用温度范围通常为-30℃至+120℃，短期可达150℃，但需保持润滑剂稳定。

若设备存在频繁启停或变速，铜合金保持架的耐冲击特性可减少保持架断裂风险。

总体而言，NU309EMC3兼顾了承载效率、高速适应性和热补偿能力，是一种通用性较广的圆柱滚子轴承型号。
