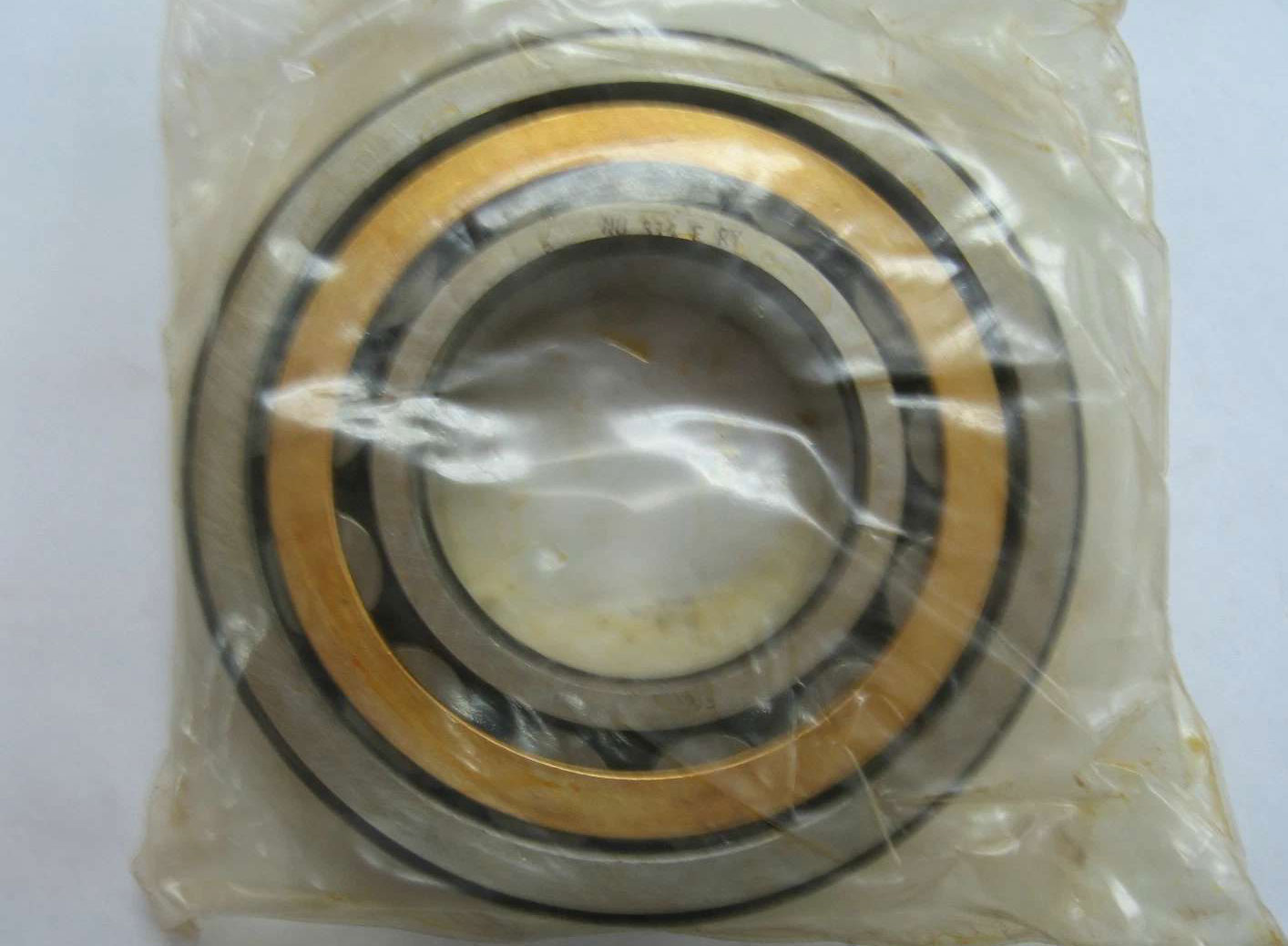

NSK NU314ETC3*5 轴承
更新日期：2026-08-01 13:35:22
工作日24小时内发货。受理时间：8：00~17：30
温馨提示 ：巴士正品保证 统一开具增值税发票 仅质量问题接受退换货 小额支付宝 大额线下支付
- 数量
-
- -
- +
微信支付
银联支付
产品概要
- 内径（mm）70.00
- 外径（mm）150.00
- 宽度（mm）35.00
- 发货仓华东
- 标签型号（参考）NU314ETC3*5
- 内圈型号（参考）NU314EC3
- 外圈型号（参考）314E
- 外包装*5
- 游隙C3
- 精度P0
- 保持器ET
- 滚动体轴承钢
- 套圈材质轴承钢
- 重量（参考）2.75kg
代号解释
- NU圆柱滚子轴承，外圈双挡边，内圈无挡边，内圈可分离
- 3尺寸系列：03系列（宽度正常，外径稍大）
- 14内径代号，轴承内径：70 mm
- E加强型滚子，高承载设计
- T酚醛树脂保持架或聚酰胺树脂保持架
- C3C3 游隙（大于 CN 游隙）
- *5商业包装，蓝色纸盒，单个包装
产品描述
-
NSK NU314ETC3*5 是一款单列圆柱滚子轴承，属于内圈无挡边、外圈双挡边结构，内圈可分离。这种设计允许轴与轴承内圈在轴向方向上相对滑动，适用于需要补偿热膨胀或轴向位移的游动端支撑。轴承基本尺寸为内径70毫米、外径150毫米、厚度35毫米，属于03尺寸系列，外径稍大且宽度正常，能够提供较高的径向承载能力。
该轴承采用高承载设计（E），滚子数量或滚子尺寸经过优化，以提升额定动载荷。保持架使用聚酰胺树脂或酚醛树脂材料（T），由外圈引导。这类保持架重量轻、自润滑性好，相比金属保持架更能适应高速旋转工况，同时降低运转噪音和摩擦发热。轴承游隙设定为C3级，大于普通CN游隙，能够容纳因温度变化或过盈配合引起的膨胀，避免内部卡滞。
在材料与工艺方面，轴承套圈和滚子通常采用渗碳钢或全淬透轴承钢，经过精密磨削和热处理，保证尺寸稳定性和接触表面硬度。圆柱滚子与滚道之间形成线接触，应力分布均匀，径向刚度较高。内圈可分离的特点使安装和拆卸更为便利，尤其适合需要频繁维护或与轴过盈配合的场合。
实际应用中，NU314ETC3*5 常被选用于中型电机、机床主轴、减速机、泵类设备以及通用机械传动轴。由于它主要承受径向载荷，对轴向限位能力弱，需配合止推轴承或另一侧固定端轴承共同使用。在工况方面，这款轴承适用于中等至较高转速、径向载荷较大且可能存在温度波动的环境。C3游隙确保在运行温升后仍保持合理间隙，维持旋转精度。保持架的材料特性也使其在润滑条件稳定的情况下能够长时间稳定运转。
公称型号(按保持器区分)
- 车削铜铆接式NU314EM
- 车削铜窗式NU314EML
- 冲压钢NU314EW
- 尼龙NU314ET
主要尺寸(mm)
- 内径d70
- 外径D150
- 厚度B35
- r(min)2.1
- r1(min)2.1
- Fw90
额定载荷(KN)
- 基本额定动载荷Cr158
- 基本额定静载荷Cor168
极限速度(rpm)
- 热参考速度5,300
- 机械转速-
- 脂润滑3,200
安装尺寸(mm)
- da(min)81
- db(min)81
- db(max)87
- dc(min)92
- dd(min)100
- Da(max)139
- ra(max)2
- rb(max)2
重量(kg)
- 重量(kg)2.75
