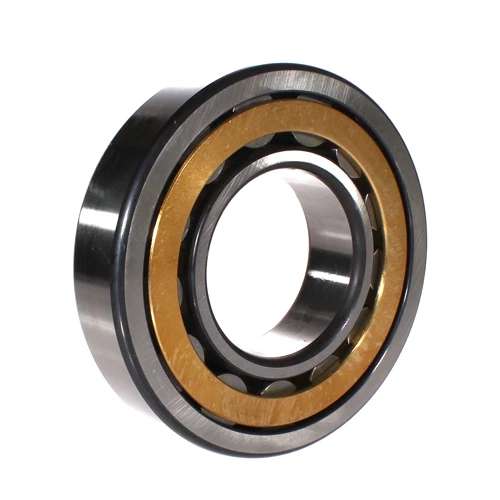

NSK NU316W *5 轴承

**NSK NU316W *5 轴承技术解析**

结构特性与分离型设计：

该轴承采用 NU 结构，即外圈两侧带挡边、内圈无挡边的圆柱滚子轴承。内圈与滚子、保持架组件可分离，这一设计便于安装与拆卸。当轴系需要热装或轴向位移补偿时，分离式内圈可单独调整，降低装配难度。外圈双挡边约束滚子轴向移动，保证旋转稳定性。03 尺寸系列赋予其较大外径与适中宽度，适配中等载荷工况。

材料与制造工艺：

轴承套圈与滚子选用优质高碳铬轴承钢（如 GCr15），经真空脱气处理，控制非金属夹杂物含量。热处理采用马氏体淬火加低温回火，使硬度均匀分布在 58-62 HRC 之间，同时保留芯部韧性。保持架为 W 代号钢板冲压冠形保持架，由冷轧钢板冲压成形，表面磷化处理，兼具强度与轻量化。加工过程经多道研磨与超精研，滚道表面粗糙度可达 Ra 0.1 μm 以下，降低摩擦。

工况适应与性能优势：

圆柱滚子轴承径向承载能力较强，尤其适用于重载或冲击载荷场景。内圈无挡边结构允许轴与轴承座之间出现微小轴向位移，例如在热伸长或安装误差下补偿变形。W 保持架引导滚子均匀分布，在中等转速下保持低振动水平。该轴承可应用于工业齿轮箱、电机、泵类、压缩机及机床主轴等设备。需要注意的是，因内圈可分离，安装时应避免滚子倾斜导致保持架损伤；同时，该类轴承不承受轴向力，需配合角接触球轴承或推力轴承使用。

应用范围与维护要点：

在工况温度 -30°C 至 +120°C 范围内，该轴承可长期稳定运行。选择适当润滑剂（如锂基脂或矿物油）可延长使用寿命。由于内圈无挡边，安装时需保证轴肩对面轴承端面接触良好。定期检查游隙变化，特别是在高速或频繁启停设备中。总体而言，NU316W *5 轴承适合径向载荷为主、允许轴系热胀的机械结构，是通用传动系统中的可靠元件。
