NSK NU409WC3 *5 轴承

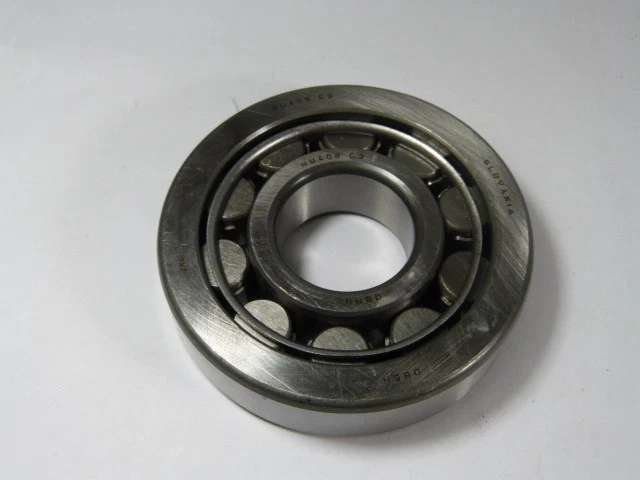

NSK NU409WC3 *5轴承是一种圆柱滚子轴承，基本尺寸为内径45.000 mm、外径120.000 mm、厚度29.000 mm。该型号采用NU结构，即外圈两侧带挡边、内圈无挡边且可分离，属于04尺寸系列，内径代号09对应45 mm。以下从结构特性、保持架与材料、游隙设定、应用工况四个方面进行介绍。

结构特性方面，NU409的可分离内圈设计便于安装和拆卸，尤其适用于需要调整轴向位置或补偿热膨胀的场合。圆柱滚子与滚道为线接触，承载径向载荷的能力较强，同时允许内圈相对于外圈有一定的轴向移动，从而适应轴系因温度变化产生的长度伸缩。这种特性在连续运转或温差较大的设备中具有优势。

保持架与材料方面，该轴承配备W型钢板冲压冠形保持架，材料为优质钢板，经冲压成型后表面处理，具有较高的强度和韧性。保持架结构轻巧，能有效引导滚子运动，减少摩擦和发热。轴承内外圈及滚子采用高碳铬轴承钢，经过严格的热处理工艺，如淬火和回火，使零件获得均匀的硬度和耐磨性，从而延长疲劳寿命。

游隙设定方面，C3游隙大于普通CN游隙，能够容纳更大的内部热膨胀或配合过盈带来的变形。在高速运转或负载变化频繁的工况下，C3游隙可以降低因温升导致滚动体卡滞的风险，维持旋转精度。但需注意，游隙的选择需结合具体配合公差和工作温度，C3并非适用于所有场景。

应用工况方面，NU409适用于中等转速、中等载荷的机械装置，例如通用电机、齿轮箱、泵类、机床主轴以及工程机械的支撑部位。其可分离特性特别适合需要频繁拆装维护的设备。由于圆柱滚子轴承对偏心和角度误差较敏感，安装时需确保轴与轴承座的同轴度符合要求。该轴承也可用于需要轴向浮动补偿的传动系统，如长轴的一端支撑。
