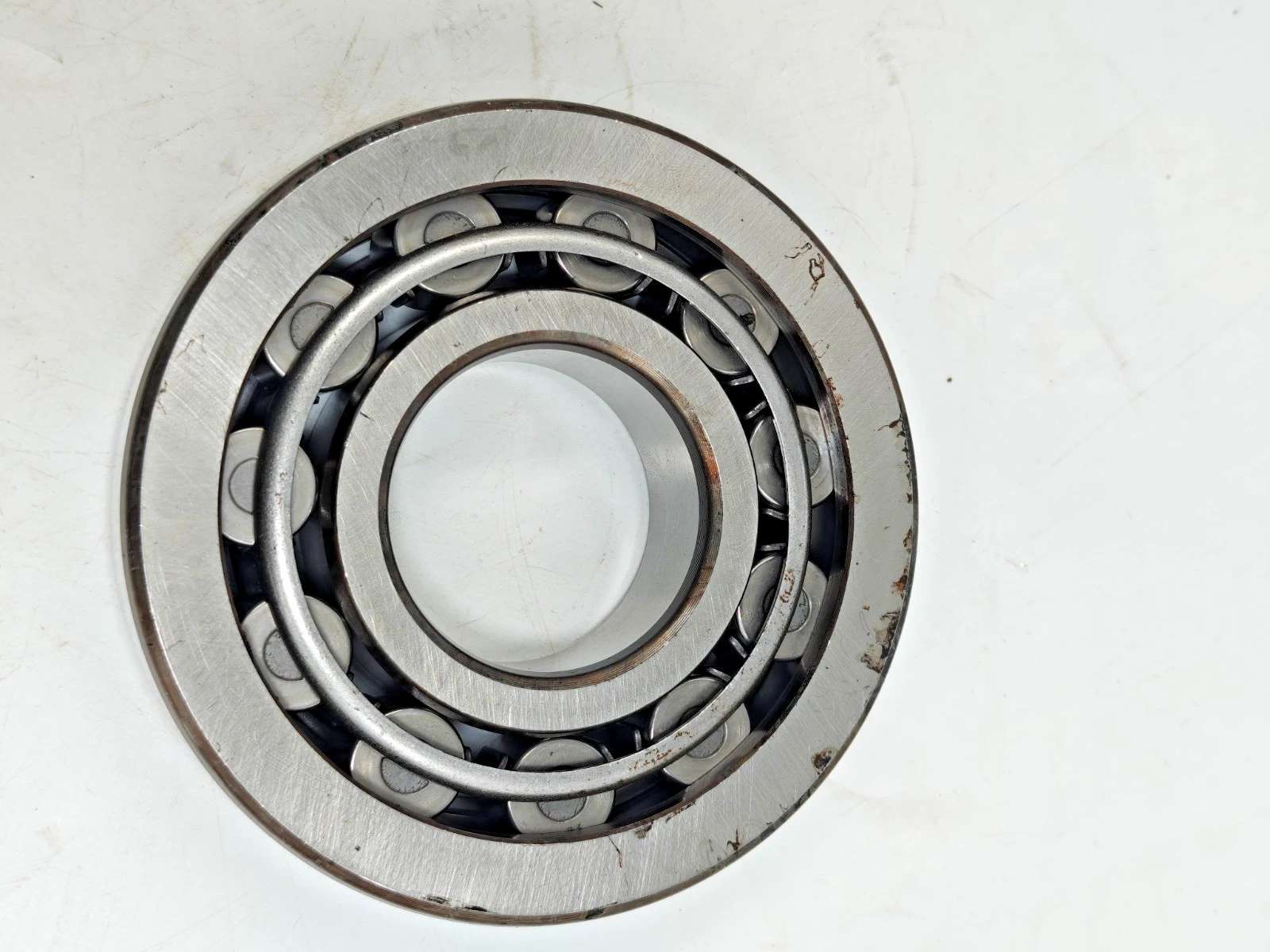

NSK NU424M 轴承

NSK NU424M轴承属于单列圆柱滚子轴承，结构型式为外圈双挡边、内圈无挡边。这种设计使内圈可以沿轴向从外圈和滚子组件中分离出来。分离式结构为安装和拆卸带来便利，尤其在需要分别固定轴或轴承座的场合下，能够显著简化装配流程。内圈无挡边的特性允许轴相对于轴承座发生一定量的轴向位移，这种游动支承能力适用于补偿因热膨胀或加工误差导致的轴向位置变化。轴承基本尺寸为内径120毫米、外径310毫米、厚度72毫米，属于04尺寸系列，外径较大，宽度正常，具备较高的径向承载能力。

该轴承采用铜合金保持架。铜合金材料具有优良的机械加工性能与抗磨损能力，在润滑条件良好的环境中能够稳定引导滚子运动，减少滚子之间的摩擦和碰撞。铜合金保持架较钢材保持架更易于吸收振动，且对温度变化的适应性较好，适合在中等转速和冲击载荷下维持滚子组件的动平衡。滚动体与套圈选用高纯净度轴承钢，经过热处理和精密磨削加工，尺寸公差控制在较高等级，确保旋转精度和接触表面的一致性。

圆柱滚子轴承的线接触形式赋予其较强的径向载荷承受能力，单位面积接触应力分布均匀。与同尺寸球轴承相比，NU424M在承受重径向载荷时变形量小，刚度高。内圈可分离的特点也简化了轴承与轴颈的配合处理，可分别对轴和内圈进行过盈安装。铜合金保持架在高速运转中不易产生离心膨胀，维持了滚子间距的稳定性，适合转速要求较高的工业设备。

此轴承广泛应用于重型机械和传动系统。具体工况包括大型电机、减速机、矿山破碎机、冶金轧机、造纸机械以及离心泵等。这些设备通常要求轴承能够承受持续稳定的径向载荷，同时允许由于轴热伸长产生的轴向游动。NU424M的游动支承能力尤为适合多轴承支撑的长轴布置。在安装时需注意保持轴承座与轴的同心度，并确保润滑充足。建议定期检查润滑状态和游隙变化，以维持轴承的长周期可靠运行。
