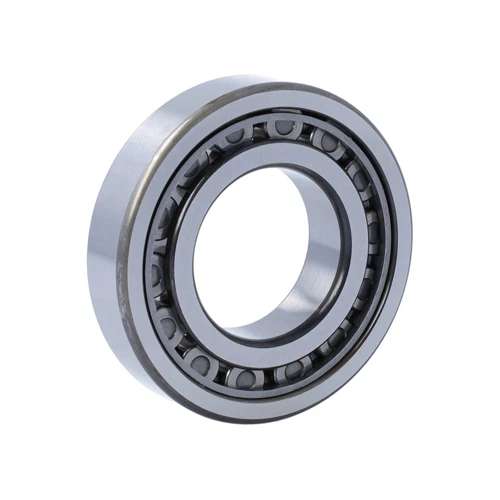

NSK NJ209ETC3 *5 轴承
更新日期：2026-07-25 10:02:57
工作日24小时内发货。受理时间：8：00~17：30
温馨提示 ：巴士正品保证 统一开具增值税发票 仅质量问题接受退换货 小额支付宝 大额线下支付
- 数量
-
- -
- +
微信支付
银联支付
产品概要
- 内径（mm）45.00
- 外径（mm）85.00
- 宽度（mm）19.00
- 发货仓华东
- 标签型号（参考）NJ209ETC3 *5
- 内圈型号（参考）NJ209EC3
- 外圈型号（参考）209E
- 外包装*5
- 游隙C3
- 精度P0
- 保持器ET
- 滚动体轴承钢
- 套圈材质轴承钢
- 重量（参考）0.438kg
代号解释
- NJ圆柱滚子轴承，外圈双挡边，内圈单挡边，内圈可分离
- 2尺寸系列：02系列（宽度正常，外径正常）
- 09内径代号，轴承内径：45 mm
- E加强型滚子，高承载设计
- T酚醛树脂保持架或聚酰胺树脂保持架
- C3C3 游隙（大于 CN 游隙）
- *5商业包装，蓝色纸盒，单个包装
产品描述
-
NSK NJ209ETC3 *5轴承属于圆柱滚子轴承系列，其结构特点在于外圈双挡边、内圈单挡边，且内圈可分离。这种分离设计使得安装和拆卸更为便利，尤其适用于需要轴向位移补偿的传动系统。内圈分离后，可单独调整或更换，降低维护难度。基本尺寸为内径45毫米、外径85毫米、厚度19毫米，属于02尺寸系列，宽度和外形尺寸为常规配置。
高承载设计（代号E）通过优化滚动体与滚道的接触几何参数，提升了轴承的径向载荷能力。相比标准设计，E型在相同尺寸下能够承受更高的径向负荷，适合重载工况。保持架采用酚醛树脂或聚酰胺树脂（代号T），这类材料具有较好的耐磨损特性和抗冲击性能，在高速旋转中保持稳定，减少摩擦热生成。同时，C3游隙设定大于普通CN游隙，能够容纳因温差或轴与座孔过盈配合引起的尺寸变化，避免轴承内部附加应力。
在制造工艺方面，该轴承使用高纯净度轴承钢，经过热处理和精密磨削，确保滚道和滚动体的表面质量与尺寸一致性。套圈和滚动体的硬度分布均匀，能够抵抗接触疲劳。树脂保持架通过注射成型，形状尺寸稳定，与滚动体配合间隙经过精心控制。
基于上述特点，NJ209ETC3 *5轴承常被应用于机床主轴、电机、减速机、泵类设备以及工业传动装置。它适合中等转速下承受较高的径向载荷，并允许轴向游动，因此也用于需要补偿热伸长或安装误差的场合。例如在通用减速器中，作为自由端支承使用，能有效吸收轴的热胀量。需要注意的是，该轴承不适用于承受轴向载荷，仅能承担径向力，因此在设计中应避免轴向力的施加。
公称型号(按保持器区分)
- 车削铜铆接式NJ209EM
- 车削铜窗式NJ209EML
- 冲压钢NJ209EW
- 尼龙NJ209ET
主要尺寸(mm)
- 内径d45
- 外径D85
- 厚度B19
- r(min)1.1
- r1(min)1.1
- Fw54.5
额定载荷(KN)
- 基本额定动载荷Cr63
- 基本额定静载荷Cor66.5
极限速度(rpm)
- 热参考速度8,500
- 机械转速10000
- 脂润滑6,700
安装尺寸(mm)
- da(min)51.5
- db(min)51.5
- db(max)52
- dc(min)57
- dd(min)61
- Da(max)78.5
- ra(max)1
- rb(max)1
重量(kg)
- 重量(kg)0.438
