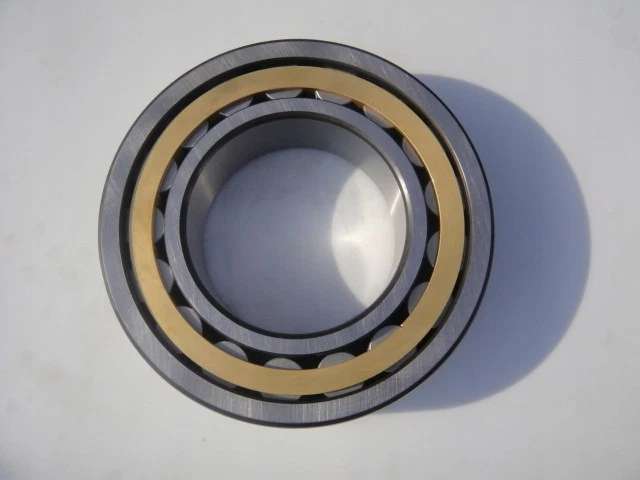

NSK NJ224EMC3 轴承

NSK NJ224EMC3轴承属于内圈单挡边、外圈双挡边的圆柱滚子轴承，内径120 mm，外径215 mm，厚度40 mm。其结构设计允许内圈与滚动体组件整体分离，在安装和拆卸时更加便利，尤其适用于需要轴向定位但又不完全固定轴的场合。外圈双挡边可限制轴承的轴向位移，内圈单挡边则配合轴肩实现轴向定位，这一组合使轴承能够承受单向轴向力。

该轴承采用E高承载设计，通过优化滚子直径、长度及内部几何参数，显著提升了径向承载能力。配合铜合金保持架（M），在高速旋转或频繁启动条件下，保持架能够有效导出摩擦热量，降低温升，同时保持滚动体均匀分布，减少振动和噪声。C3游隙的设计则预留了额外的内部间隙，在轴承因转速或外部热源导致温升时，能够补偿套圈与滚动体的热膨胀，避免预紧力过大而卡死。

制造工艺上，套圈和滚动体选用洁净度较高的轴承钢，经过锻压、球化退火、淬火回火及精密磨削加工，使接触表面获得细密的组织结构和较低的表面粗糙度。铜合金保持架采用离心铸造后精密加工，其良好的自润滑性和韧性保证了在润滑不足或瞬时冲击下的稳定性。整体装配过程严格控制游隙和旋转精度，确保轴承在额定载荷下保持平稳运转。

在应用方面，该轴承常见于机床主轴、工业齿轮箱、造纸机械、矿山破碎机等设备，这些工况通常要求承受较大的径向载荷，同时允许轴相对于轴承座有微量的轴向移动。C3游隙使其适合与过盈配合的轴或壳体搭配使用，例如在电机中，当转子温升高于外壳时，轴承仍能保持灵活旋转。铜合金保持架则在润滑脂易老化的封闭环境中体现优势，延长维护周期。整体而言，这款轴承兼顾了高承载与一定的高速适应性，是中等载荷、中高速运转工况下的常见选择。
