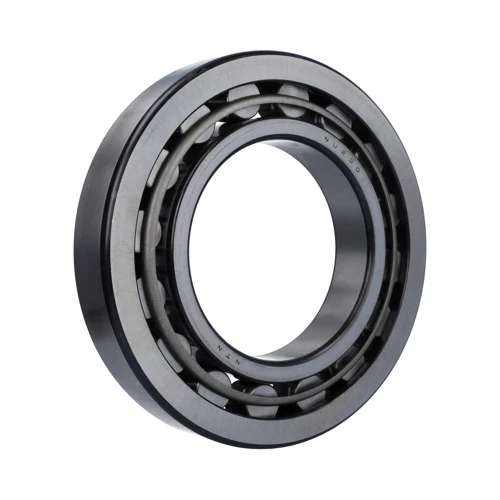

NSK NJ2309WC3 *5 轴承

NSK NJ2309WC3 *5轴承是一款圆柱滚子轴承，其结构设计采用了外圈双挡边、内圈单挡边的形式。内圈可分离的特性使得轴承在安装与拆卸时更为便利，尤其适用于需要频繁维护或调整轴向位置的设备。轴承内径为45毫米，外径100毫米，厚度36毫米，属于宽型2系列与中型3系列的组合，整体尺寸兼顾了紧凑性与承载能力。

在材料与工艺方面，该轴承内外圈及滚动体选用高品质轴承钢，经过严格的热处理与磨削加工，表面光洁度与尺寸精度达到较高水平。保持架采用钢板冲压冠形结构（W代号），这种保持架重量轻，能有效引导滚动体运动，同时降低摩擦生热，适合在中等转速下稳定运行。轴承游隙设定为C3等级，即大于普通CN游隙，这一设计考虑了轴与壳体因温差或过盈配合引起的膨胀，避免内部预紧力过大，从而适应温度变化较大的工况。

从特性与优点来看，NJ型轴承的径向承载能力较强，因为圆柱滚子与滚道线接触，接触应力分布均匀。宽系列与中型系列的叠加进一步提升了额定动载荷与静载荷，适合承受重载或间歇性冲击负荷。内圈单挡边设计限制了轴的一个方向轴向位移，可提供单向轴向定位，而外圈双挡边则约束滚子轴向移动，整体结构刚性良好。此外，C3游隙为设备在高速或热环境中预留了膨胀空间，减少了轴承卡滞风险。

在应用与工况方面，这款轴承常见于减速机、矿山破碎设备、轧机、起重运输机械以及中型电动机等场景。它适用于转速中等、载荷较大且存在一定冲击的环境，例如在连续运转的传动系统中承担径向主力，同时允许细微的轴向浮动。需要注意，该轴承不宜承受纯轴向负荷，因其滚子与挡边之间滑动摩擦会加剧磨损。安装时需保证轴与壳体孔的配合精度，并选用合适的润滑方式，以延长使用寿命。
