NSK NJ309EWC3 轴承

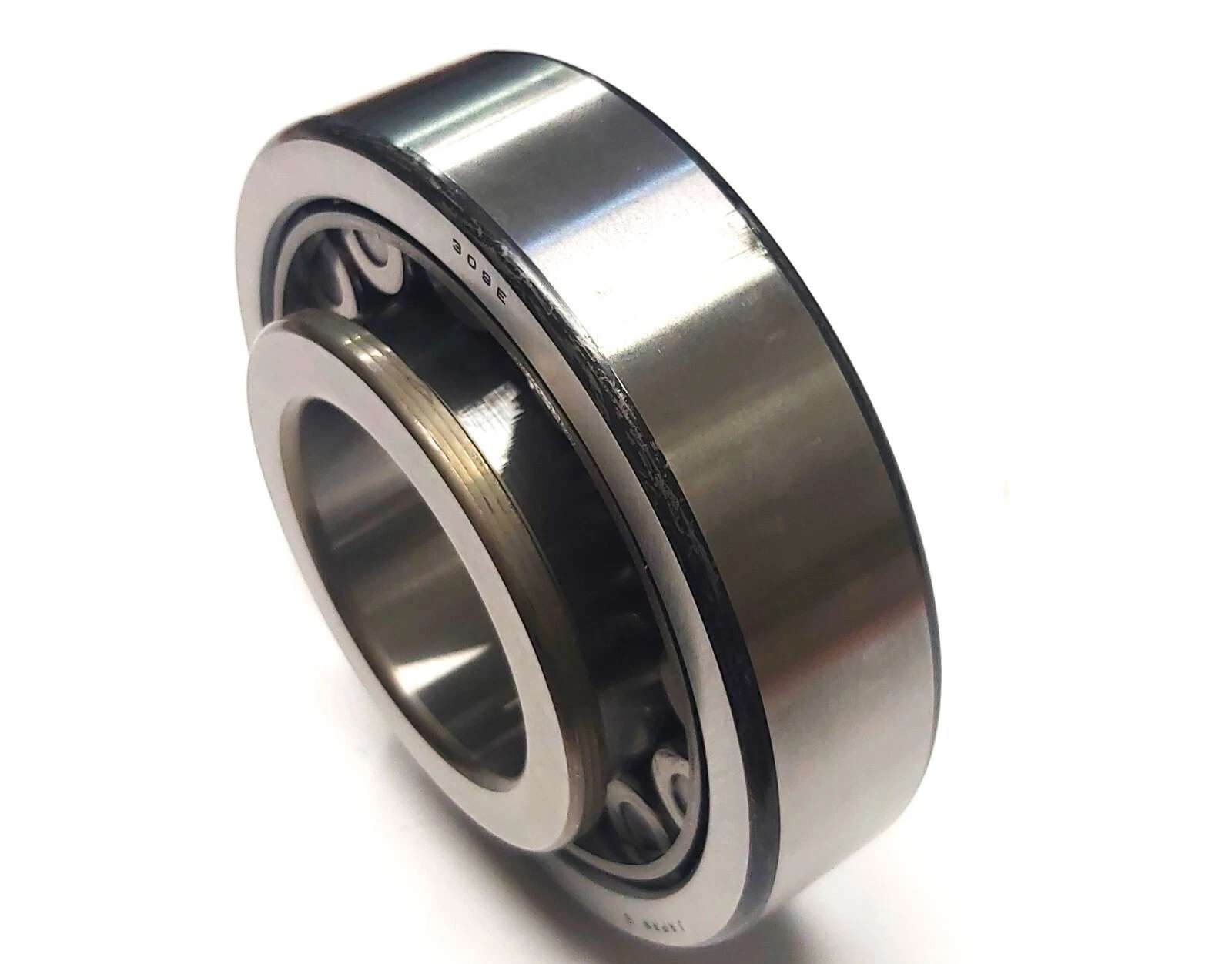

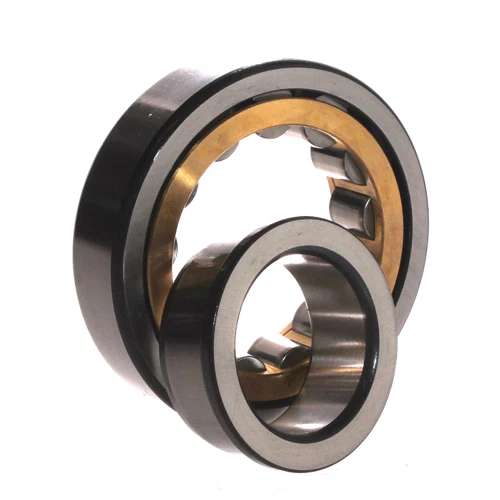

NSK NJ309EWC3轴承属于单列圆柱滚子轴承，基本尺寸为内径45.000 mm、外径100.000 mm、厚度25.000 mm，外圈带双挡边，内圈带单挡边且可分离。这种结构允许内圈与外圈在安装时独立拆装，便于轴上多个轴承的配合调整，也简化了维护和更换流程。

该轴承采用高承载设计（代号E），通过优化滚子轮廓与滚道接触几何，提升了径向载荷的均匀分布能力。配合C3游隙（大于普通CN游隙），在旋转状态下能够容纳因温度升高或配合过紧引起的径向膨胀，减少内部预紧力波动。这种游隙配置特别适用于工作环境存在温差变化或转速较高的设备，有助于维持轴承运转的稳定性。

保持架使用钢板冲压冠形结构（代号W），通过精密冲压和热处理工艺成型。冠形保持架具有较好的强度重量比，能够在保持滚子间距均匀的同时，降低高速旋转时的离心力负荷。材料方面，轴承套圈和滚子采用经过特殊冶炼的轴承钢，经过渗碳或整体淬火处理，表面硬度与芯部韧性形成互补。磨削与超精加工环节控制滚道表面粗糙度和几何精度，为低振动、低噪声运行提供基础。

在实际应用中，NJ309EWC3轴承常见于中型电机、齿轮箱、泵类设备以及机床主轴等工况。其可分离设计降低了装配难度，高承载能力适合承受较重的径向负荷，C3游隙则适应转速中等偏高的场景。由于保持架材料为钢板，在润滑良好的条件下能应对一定的冲击载荷，但需避免轴向负荷过大——因为该轴承仅能承受有限的轴向位移。整体而言，这款轴承在工业传动与旋转机械领域表现稳定，是许多通用设备中径向支撑的常用选择。
