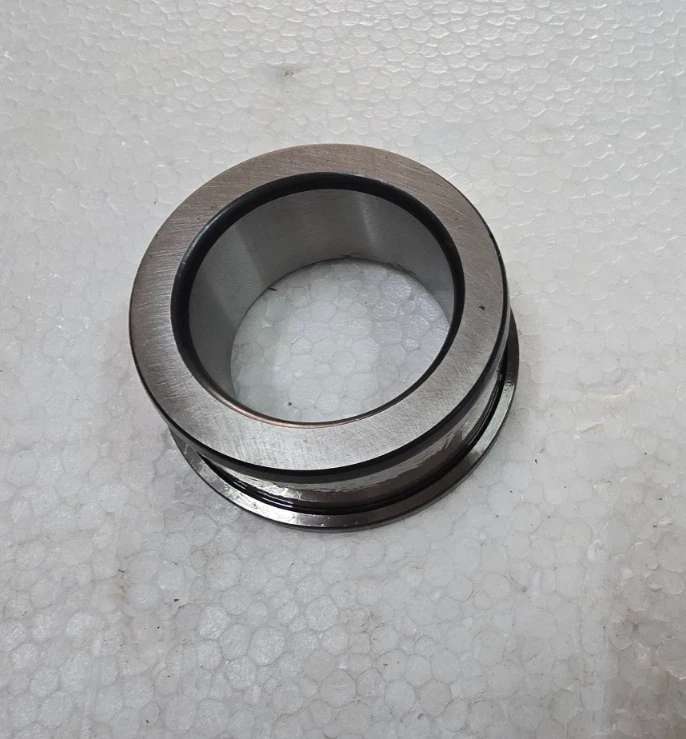

NSK NJ409WC3 轴承

NSK NJ409WC3轴承是一款单列圆柱滚子轴承，内径45mm、外径120mm、厚度29mm，属于04尺寸系列（外径较大、宽度适中）。其结构为NJ型，外圈双侧带挡边，内圈单侧带挡边且可分离，这种设计便于安装和拆卸，尤其适合需要频繁维护或对中调整的场景。

该轴承采用钢板冲压冠形保持架（代号W），材质为优质低碳钢，通过冲压成型工艺制造。冠形结构保证滚子均匀间隔，减少摩擦和热量积累，同时保持架重量轻、韧性好，能够承受一定冲击载荷而不易变形。冲压工艺成本可控，适合批量生产，且保持架表面经过处理，减少与滚子的接触磨损。

C3游隙是该轴承的另一项关键特性。相比普通游隙（CN），C3游隙更大，可为轴承在运行中因温度升高产生的热膨胀预留空间。这避免内圈和外圈与滚子之间产生不必要的内应力，尤其适用于转速较高或温度变化较大的工况。例如在电机、泵、压缩机等设备中，轴承内部温升明显，C3游隙能保障运转平稳，延长使用寿命。

在材料方面，内外圈和滚子采用高碳铬轴承钢（如SUJ2），经过淬火和回火处理，获得均匀的硬度和耐磨性。表面精加工达到高尺寸精度和低粗糙度，减少滚动阻力。适用工况涵盖中等至高速旋转、较大径向载荷的场合，如机床主轴、减速机、离心机以及通用机械传动系统。NJ型轴承不能承受轴向载荷，因此使用时需配合其他轴承（如角接触球轴承）共同承担轴向力。总体而言，这款轴承在结构可分离性、保持架工艺、游隙适应性三个维度具有明确的设计考量，满足工业设备中综合性能需求。
