NSK NUP209EWC3 轴承

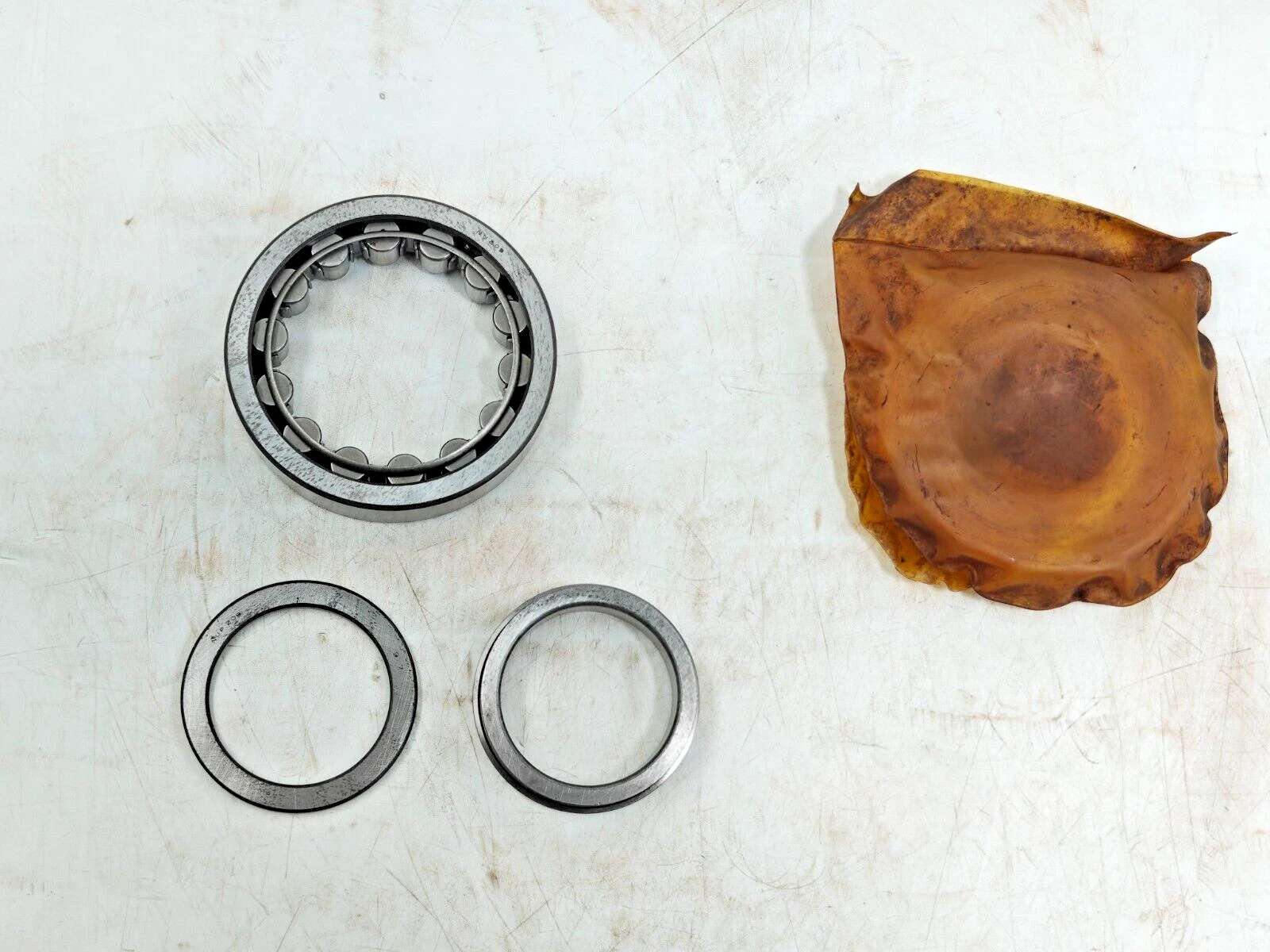

NSK NUP209EWC3轴承属于圆柱滚子轴承，基本尺寸为内径45.000 mm、外径85.000 mm、厚度19.000 mm。其结构设计为外圈双挡边、内圈单挡边并带有平挡圈，这种配置使得轴承在承受径向载荷的同时，可以限制轴的单向轴向位移，适用于需要轴向定位但允许一定轴向游动的场合。

高承载设计（E）是这款轴承的显著特点。通过优化滚子长度和数量，在相同外形尺寸下提升了额定载荷，使其能够应对较高径向力工况。配合C3游隙，轴承内部保留了更大的径向间隙，这有助于补偿因温度升高导致的轴与轴承座之间的热膨胀差异，降低运转时卡滞的风险。钢板冲压冠形保持架（W）采用整体冲压成型，结构轻巧且具有较好的强度，能够在高速旋转下保持滚子均匀分布，减少摩擦和振动，同时允许润滑油顺畅通过保持架引导滚子滚动。

材料与工艺方面，轴承套圈和滚子选用经过严格热处理的轴承钢，表面硬度与韧性得到平衡。磨削加工保证滚道和滚子的几何精度，同时内圈挡边与滚子端面的接触区域经过精细修形，减少边缘应力集中。这些工艺处理使轴承在持续运转中保持稳定的旋转精度。

优点集中体现在三个方面：一是高承载能力与紧凑外形匹配，适合空间有限的轴系设计；二是C3游隙与保持架设计共同提升了对温度波动和速度变化的适应性；三是NUP结构拆装方便，内圈与滚子组件可分离，便于维护和更换。

应用工况多涵盖中速至高速的机械设备，例如电机、减速机、机床主轴、泵类以及传动装置。在这些环境中，轴承需要承受稳定的径向载荷，同时轴的热伸长可通过内圈与挡圈之间的间隙得到补偿。对于工作温度变化较大或启停频繁的场合，C3游隙能够有效避免附加载荷的产生。整体而言，NSK NUP209EWC3轴承适合要求高可靠性、低维护频率的工业传动系统。
