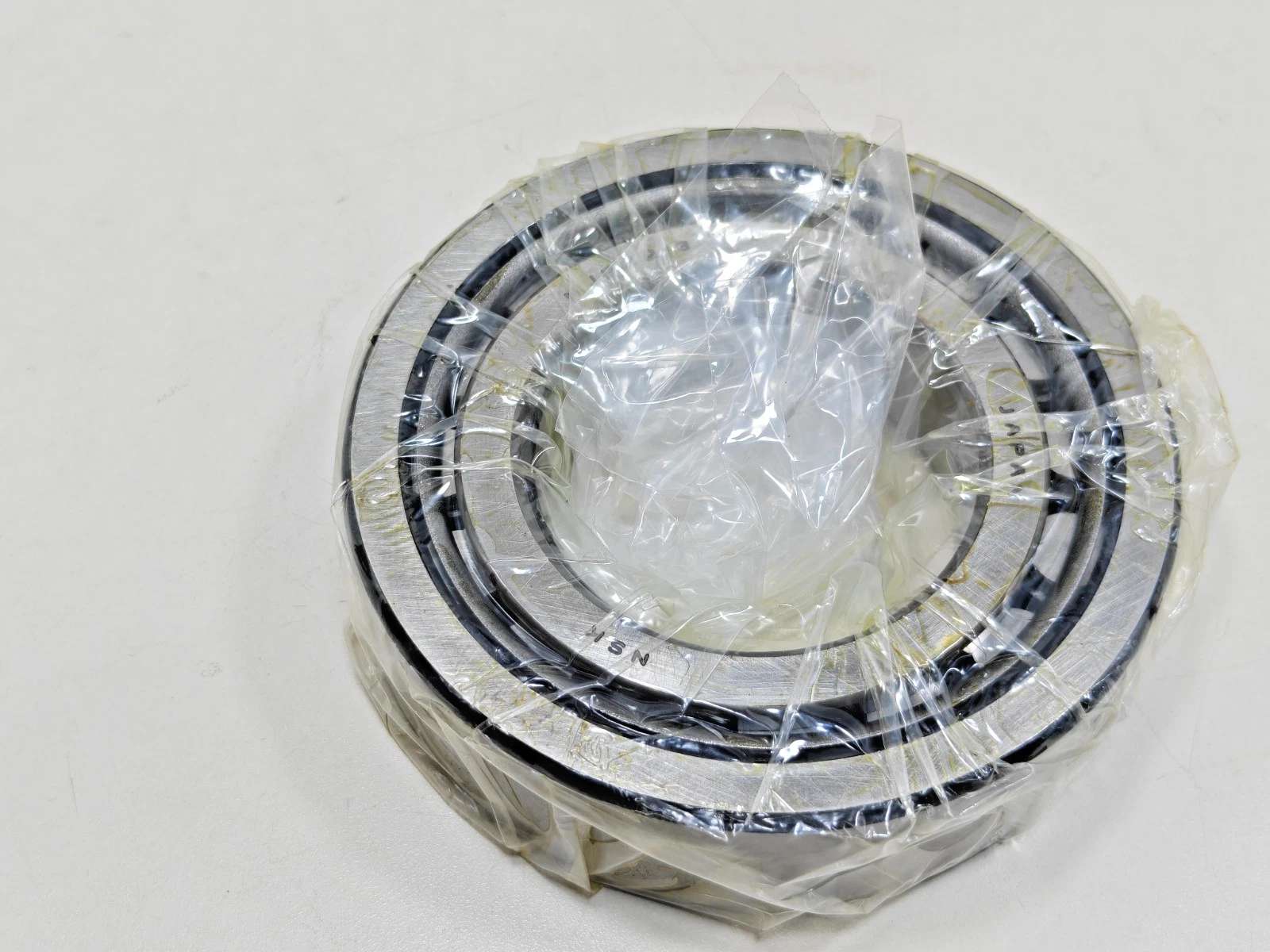

NSK NUP2213W 轴承

NSK NUP2213W轴承采用圆柱滚子轴承的经典结构设计，外圈两侧带双挡边，内圈单侧带挡边，另一侧配置平挡圈。这种组合使轴承在承受较大径向载荷的同时，能够适应单方向的轴向载荷，并且允许内圈与外圈之间产生一定量的轴向位移，从而补偿因温度变化或安装误差引起的轴热伸长。

该轴承内径65毫米，外径120毫米，厚度31毫米，属于宽度系列2（宽型）与直径系列2（轻型）的搭配。宽型设计增加了滚子数量与接触长度，提升了承载能力；轻型直径系列则在保证额定载荷的前提下，控制了外圈尺寸，使整体结构更为紧凑。保持架采用钢板冲压冠形结构（代号W），材料为优质低碳钢板，经冲压成型后强度均匀，重量轻且具有良好的韧性，能够有效引导滚子运动，降低运转噪声。

在材料与工艺方面，轴承套圈与滚子选用经过精炼的轴承钢，通过整体淬火与回火处理获得稳定的硬度与耐磨性。外圈、内圈及平挡圈的配合面经过精密磨削，尺寸公差控制在ISO P0级或更高级别，旋转精度良好。平挡圈与内圈端面之间的间隙经过优化，既保证轴向游隙，又避免运转中发生干涉。

主要优点体现在三个方面：一是抗冲击载荷能力强，圆柱滚子与滚道线接触，接触应力分布均匀，适合频繁启动或负载波动的场景；二是安装与拆卸便利，由于内圈与轴可分离，外圈与壳体孔配合后，单独拆装内圈或滚子组件时无需整体移动轴承，维护效率高；三是允许轴的热膨胀，内圈挡边与平挡圈之间的轴向间隙可吸收累积变形，减少附加轴向力。

实际应用工况多集中于中等转速、重载荷或冲击载荷的旋转部位。例如机床主轴箱、减速器、电动电机端盖、矿山破碎机传动轴、起重机械卷筒等。在这些场合，轴承需要同时兼顾径向刚性、轴向定位稳定性以及应对短时过载的能力。NUP2213W的设计恰好满足这类需求，在连续运转与间歇工作的混合工况下表现稳定。需要注意的是，该轴承不适合承受纯轴向载荷，且安装时需确保平挡圈朝向正确，以免影响轴向游隙调整。
